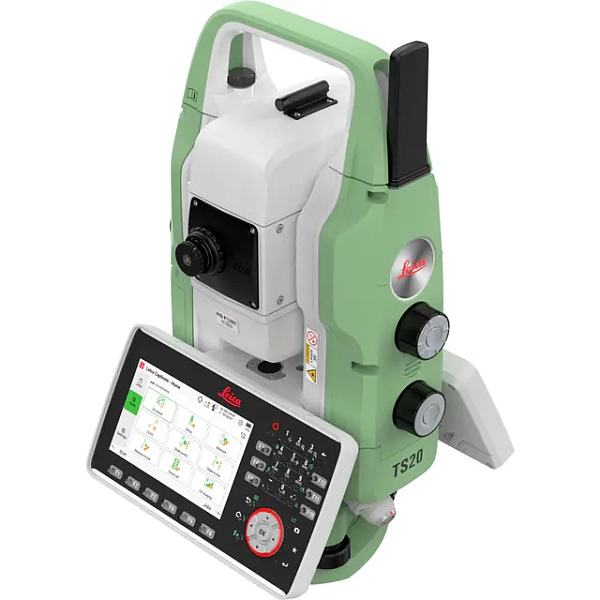

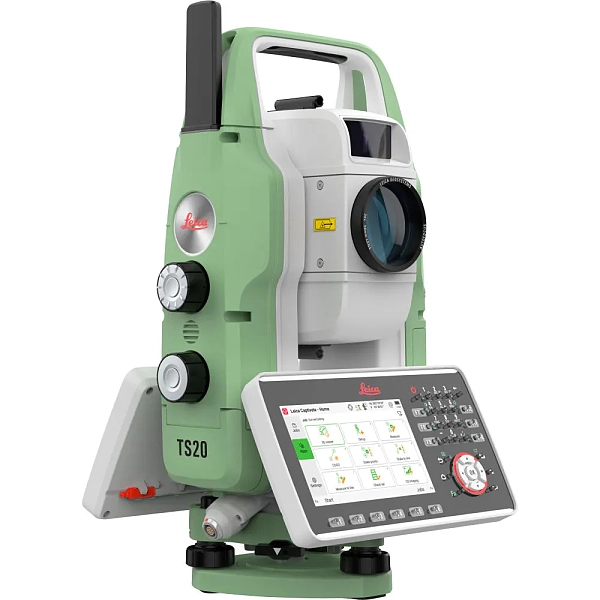

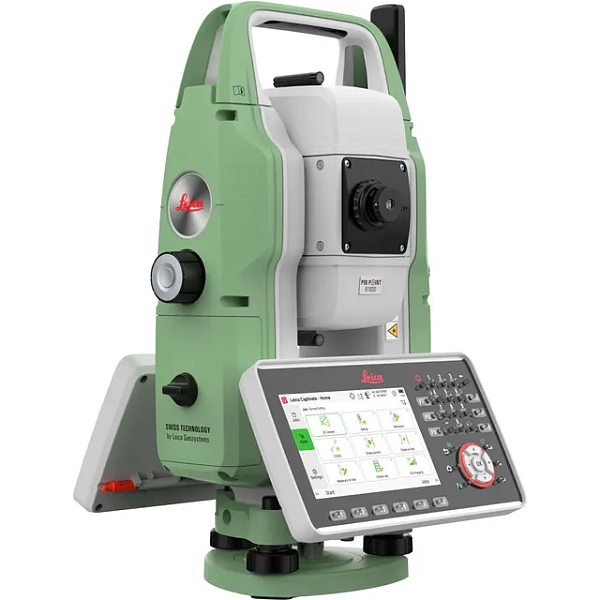

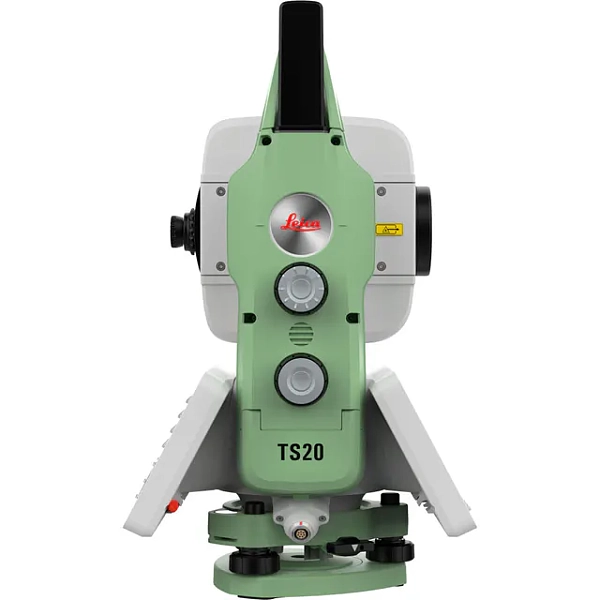

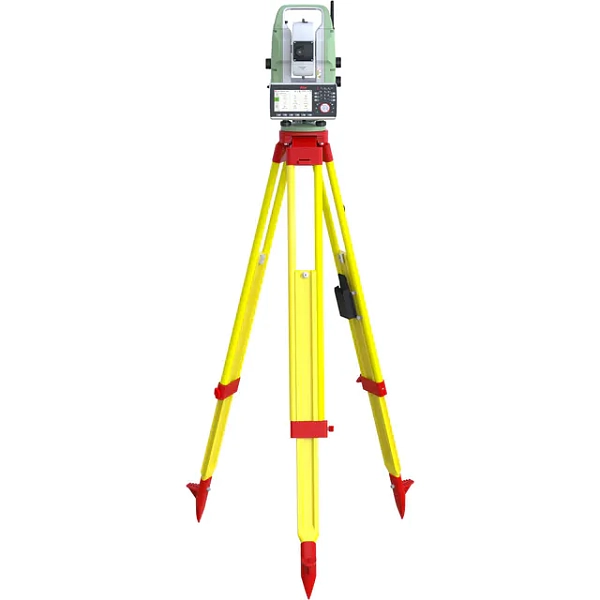

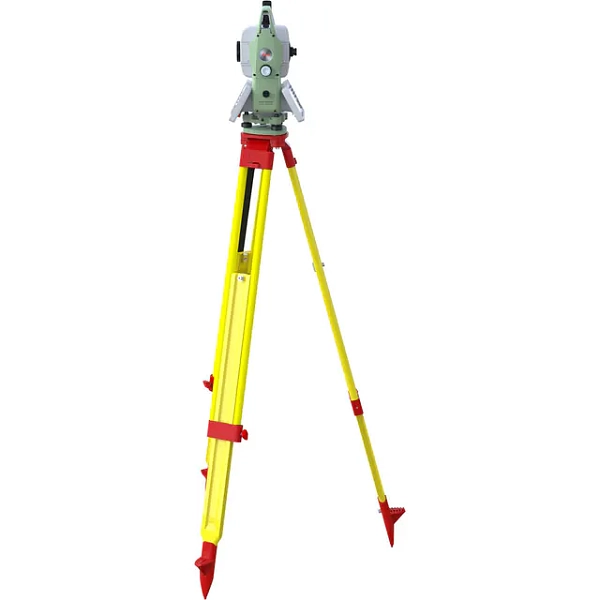

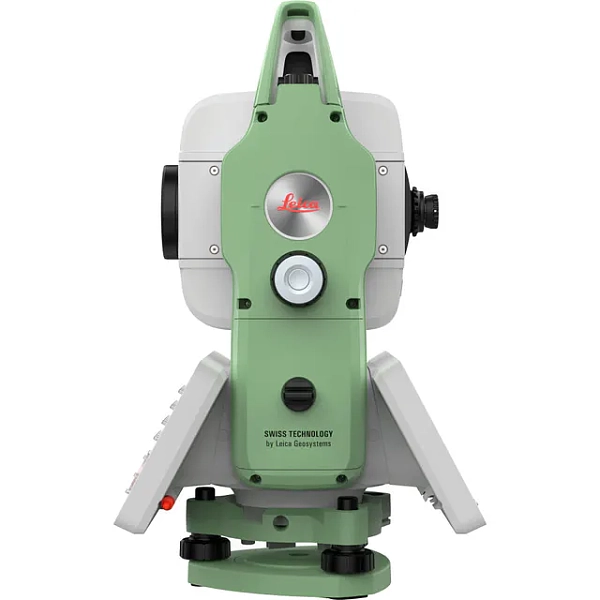

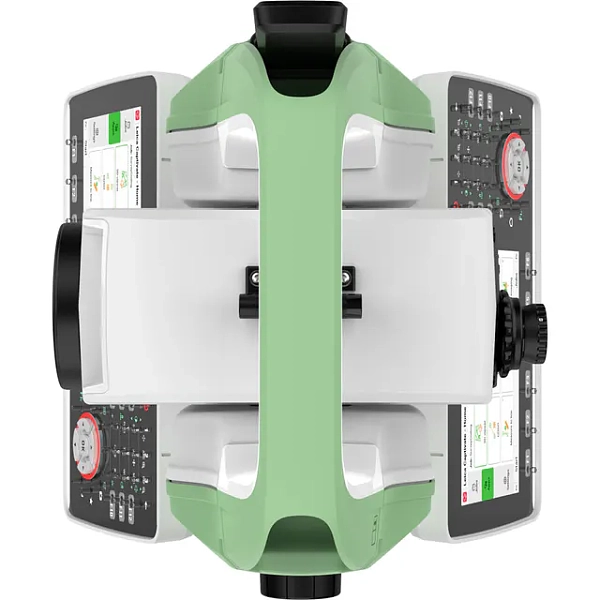

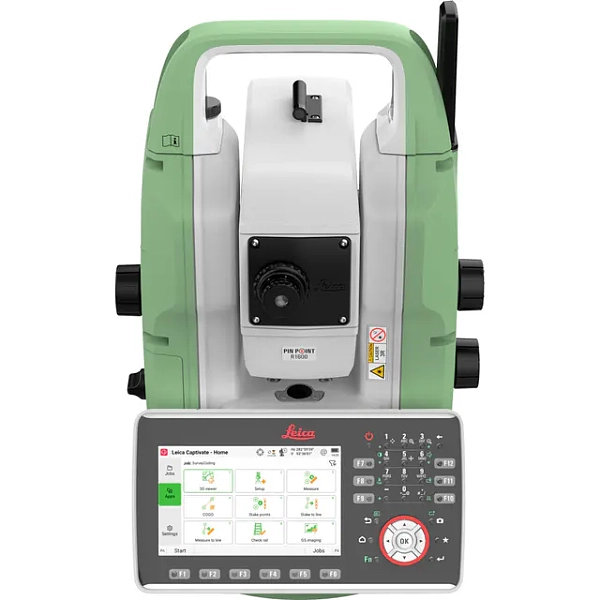

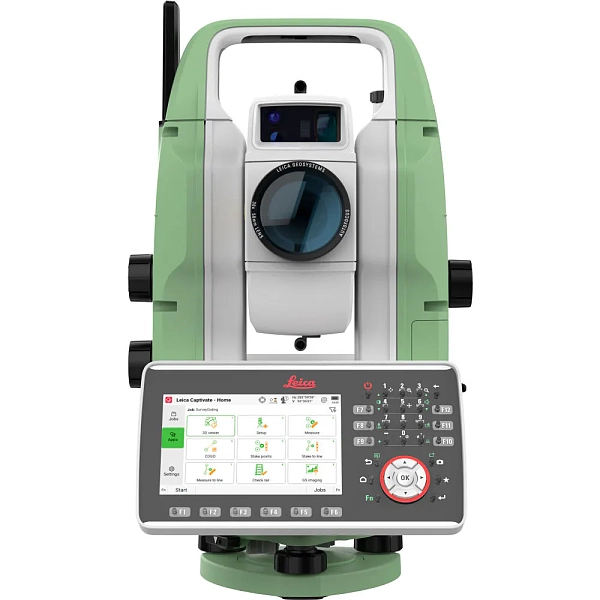

Роботизированный тахеометр Leica TS20 P R800 (5")
Роботизированный тахеометр Leica TS20 P R800 (5")
Описание
Роботизированный тахеометр Leica TS20 P R800 (5") — это максимально доступный и экономически сбалансированный инструмент в линейке роботизированных тахеометров Leica Geosystems. Если вашей компании не требуются жесткие субмиллиметровые допуски для мониторинга деформаций или экстремальная дальность работы лазера на километры, то данный прибор станет идеальным решением.
Буква "P" (Performance) означает, что тахеометр укомплектован всеми фирменными поисковыми системами для автономной работы. Вы получаете полноценного полевого робота, который позволяет одному инженеру оперативно выполнять огромные объемы съемки, не переплачивая за лишние мультимедийные функции.
Для каких задач достаточно пятисекундной точности?
Угловая точность в 5" является базовой для большинства строительных норм и правил (СНиП), регулирующих повседневные геодезические работы. Возможностей этого электронного тахеометра с запасом хватает для выполнения широкого спектра задач:

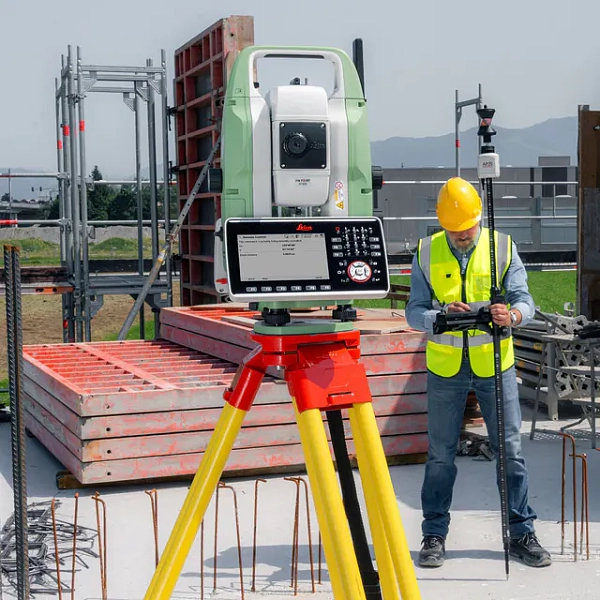

- Общестроительные и земляные работы: вынос в натуру пятна застройки, разбивка контуров котлованов, осей фундаментов для малоэтажных зданий и планировка территорий.
- Маркшейдерия и ландшафтное проектирование: оперативная съемка рельефа в карьерах, создание цифровых моделей местности и точный подсчет объемов перемещения грунта или сыпучих материалов на складах.
- Кадастровый учет и межевание: определение, восстановление и вынос в натуру границ земельных участков, подготовка планов территорий крупных площадных объектов.
- Первичная разбивка сетей: трассировка линейных объектов, прокладка трубопроводов, кабельных трасс и линий снабжения на новых строительных площадках.
Возможности короткофокусного дальномера R800
Leica TS20 P R800 (5") построен на базе передовой технологии оцифровки сигнала волновой формы (WFD). Он позволяет брать пикеты без использования отражателя на расстоянии до 800 метров, выполняя безотражательное измерение всего за 1.3 секунды. В условиях реальной строительной площадки или городской застройки этого радиуса более чем достаточно для безопасной оцифровки недоступного рельефа, фасадов или технологических эстакад. Короткофокусная оптика обеспечивает стабильное визирование и минимальный размер лазерного пятна на средних дистанциях, а при переключении в режим работы на стандартную одиночную призму предельная дальность измерений возрастает до 10 000 метров с миллиметровой точностью.
Автономность и скорость пакета Performance

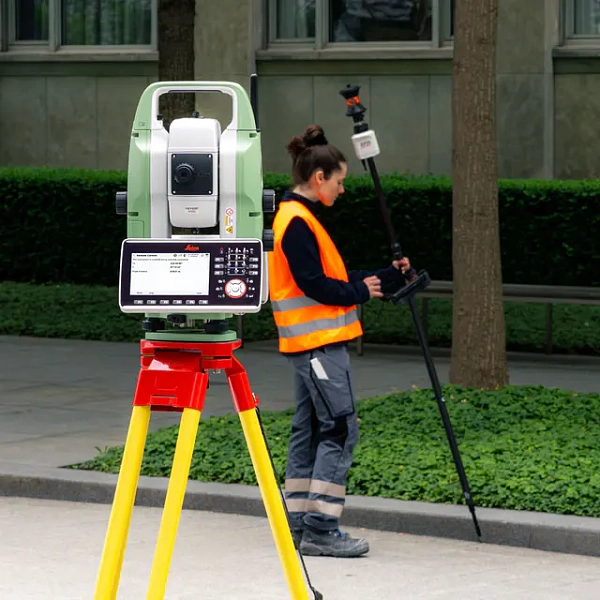

Полевой инженер полностью управляет процессом дистанционно с вехи через контроллер, а Leica TS20 P R800 (5") непрерывно удерживает цель благодаря высокоскоростным бесколлекторным моторам прямого привода (BLDC), обеспечивающим скорость вращения до 200 гон в секунду и смену круга всего за 1.9 секунды.
Если прямая видимость между роботом и вехой временно прервалась из-за проезжающей спецтехники или строительных лесов, система веерного сканирования PowerSearch обнаруживает 360-градусный отражатель за секунды на расстоянии до 300 метров. В свою очередь, интеллектуальная функция Dynamic Lock позволяет тахеометру перехватывать и жестко блокировать призму "на лету" непосредственно во время вашего перемещения, полностью избавляя от необходимости замирать на месте для восстановления захвата цели.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 5" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 800 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 5" R800 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
