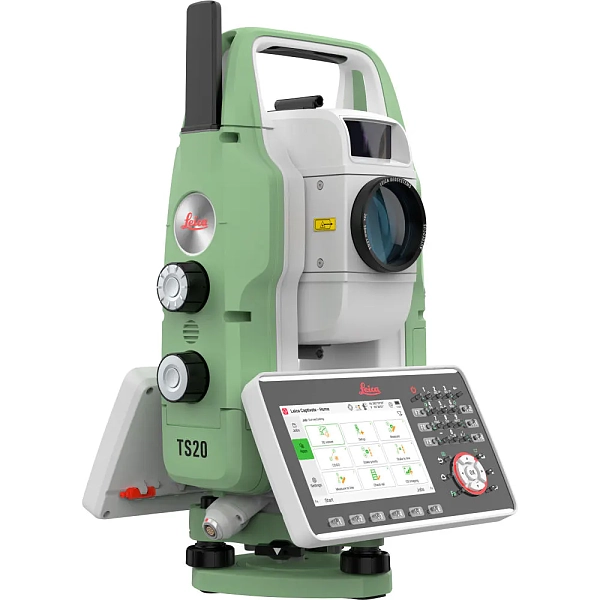

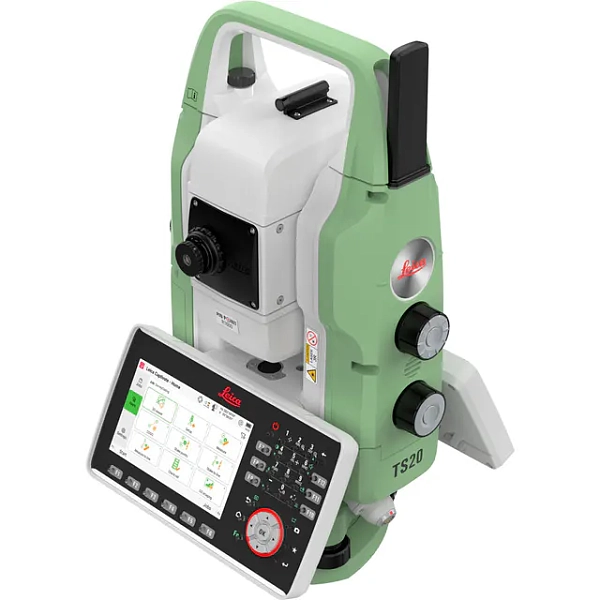

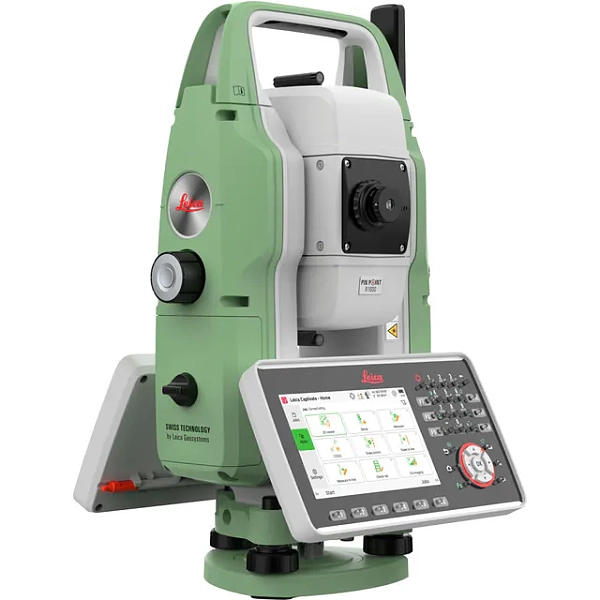

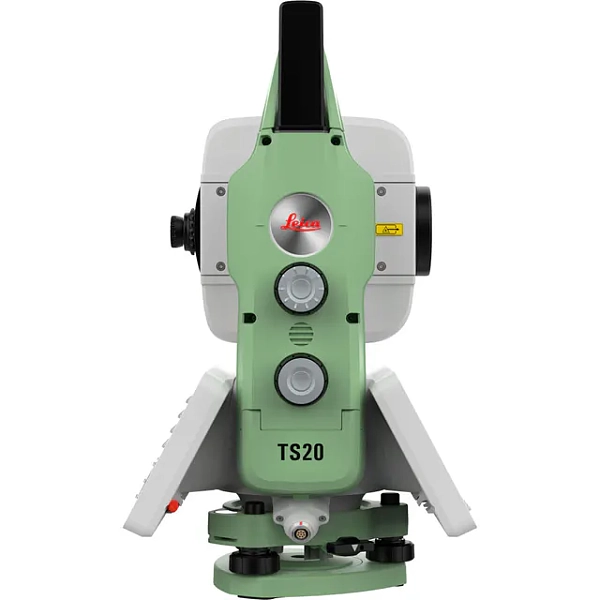

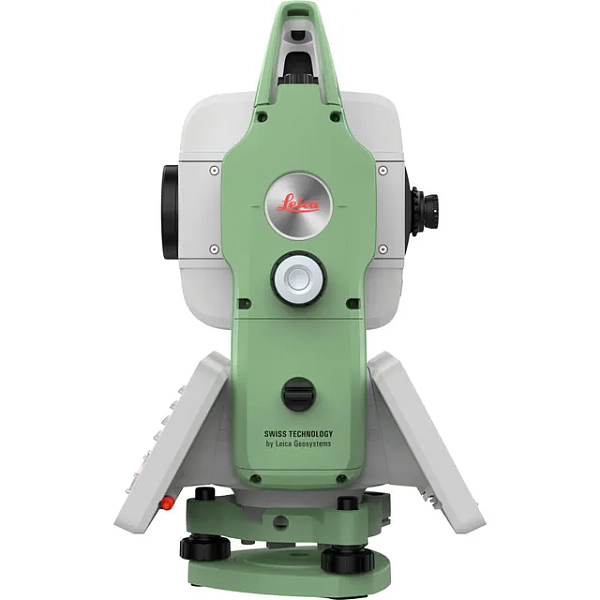

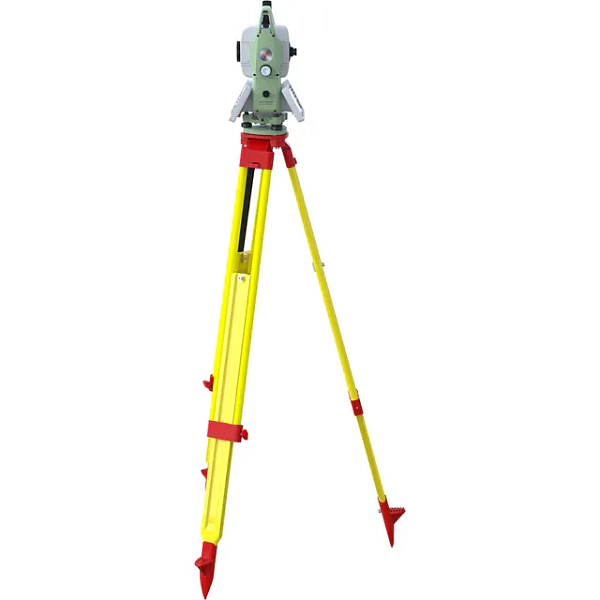

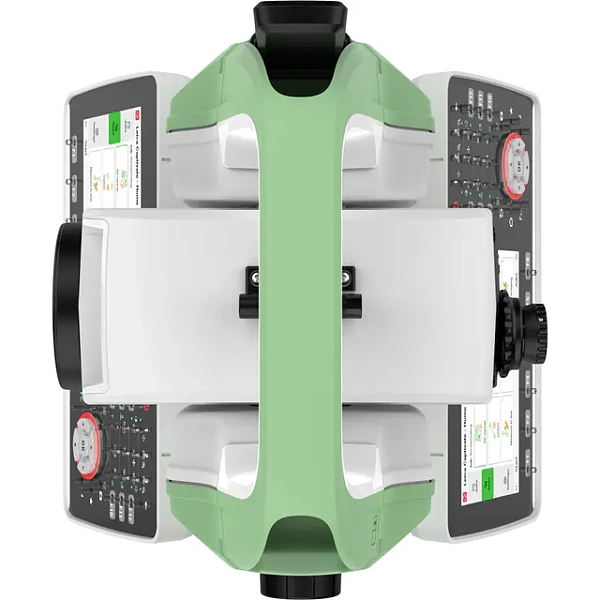

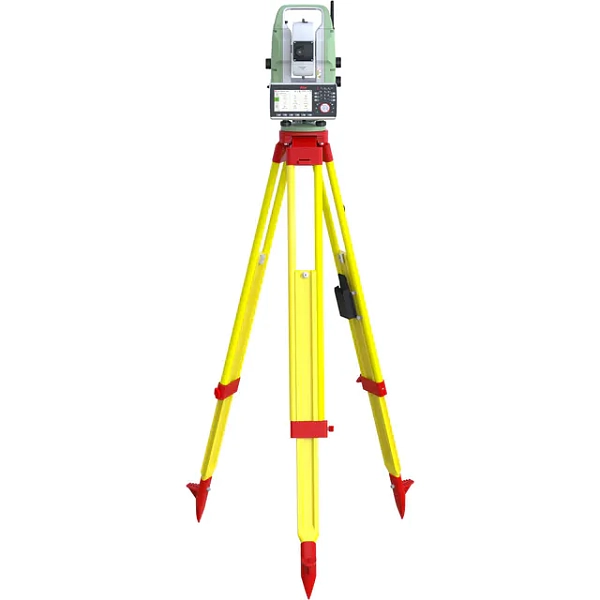

Роботизированный тахеометр Leica TS20 A R1600 (5")
Роботизированный тахеометр Leica TS20 A R1600 (5")
Описание
Роботизированный тахеометр Leica TS20 A R1600 (5"), работающий под ОС Linux, построенный на базе процессора NXP I.MX 8M Plus и снабженный безынерционными сервомоторами с прямым приводом, специально разработан для геодезических изысканий и строительных работ. Надежный автоматизированный прибор поддерживает функцию самонаведения на отражатель с авто-фокусировкой, за счет чего обеспечивается низкая трудоемкость базовых операций и высокий уровень точности, с угловой погрешностью не более 5".
Преимущества
- Работа в любую погоду – электронный тахеометр способен функционировать в диапазоне температур от –20 до +50°C при влажности до 100% и защищен от воздействия пыли и водных струй в соответствии с категорией IP66.
- Производительность и точность – функции искусственного интеллекта Edge-AI, реализованные на основе интегрированного нейропроцессора с поддержкой машинного обучения, минимизируют количество случайных ошибок при выполнении работ в неблагоприятных условиях и сокращают затраты времени при выполнении измерений и выноса проектов в натуру.
- Большой радиус действия – улучшенный дальномер с лазером увеличенной мощности обеспечивает измерения на значительном расстоянии, до 1600 м в безотражательном режиме, что позволяет выполнять съемку и разбивку на больших территориях, с минимальным количеством станций.
Функциональные возможности и особенности

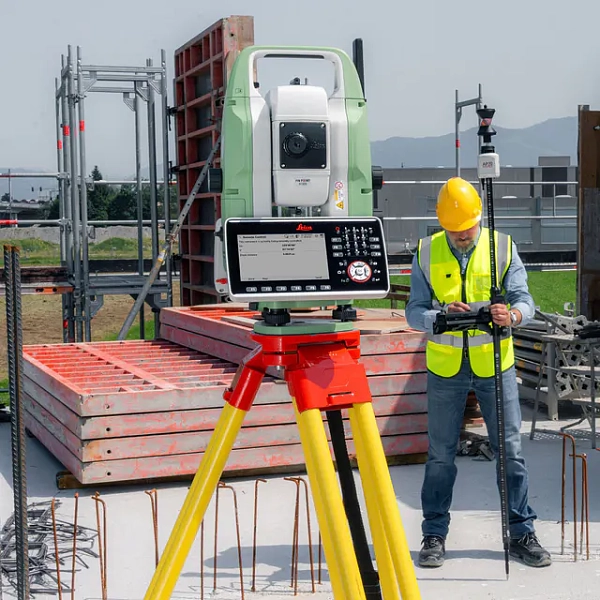

Для упрощения наведения на выбранный объект роботизированный тахеометр Leica TS20 A R1600 (5") оборудован лазерным указателем, проецирующим луч в видимом спектре, а для выполнения разметочных работ служит створоуказатель EGL. Лазерный центрир, используемый при установке изделия на станции над выбранной точкой, позволяет автоматически определять высоту размещения инструмента, сокращая время подготовки к работе.

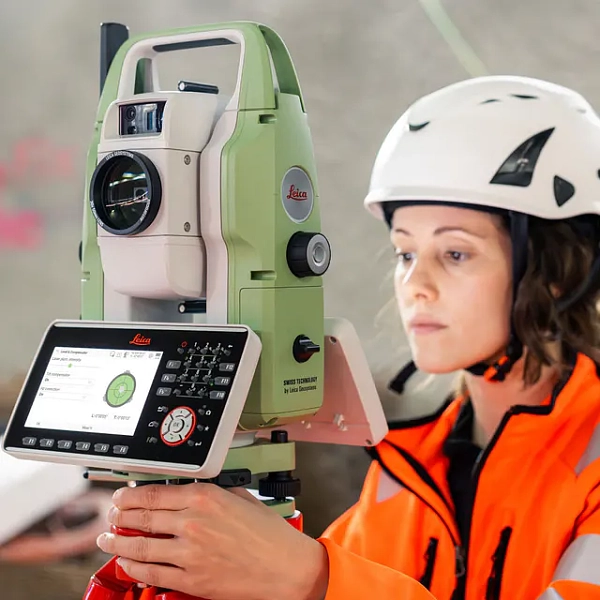

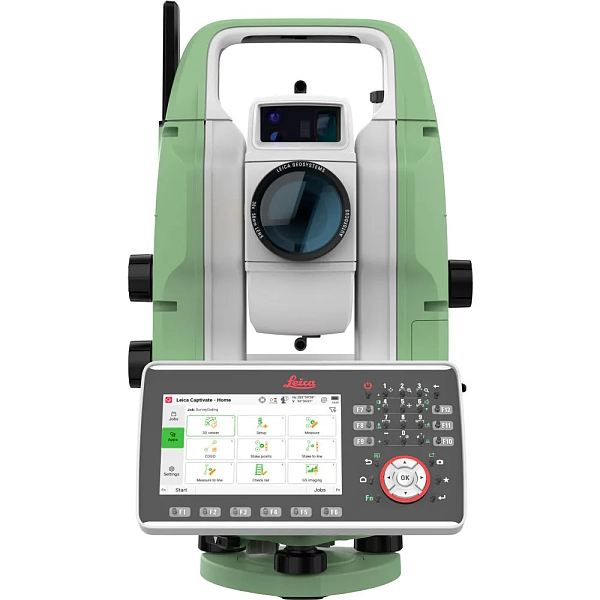

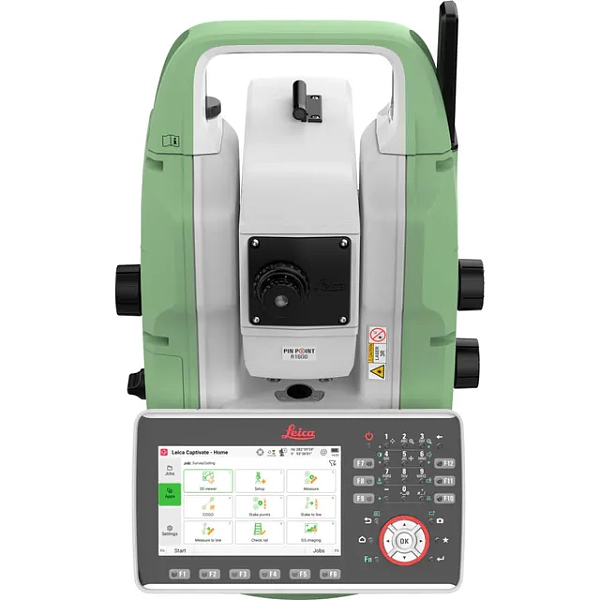

Для управления съемкой можно использовать панель на приборе, с сенсорным экраном и кнопочным интерфейсом, либо задействовать внешние устройства, подключаемые через порты Ethernet и USB-C или по Bluetooth/Bluetooth LE и WLAN. Опционально тахеометр поддерживает возможность задействования канала сотовой связи – при дооснащении прибора 4G LTE-модулем GMI01 с поддержкой eSIM, снабженного собственной батареей с 5-дневным ресурсом автономной работы. При активации подписки GeoCloud Protect можно через смартфон дистанционно контролировать местоположение тахеометра, а в случае кражи – блокировать его.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 5" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Нет |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 A 5" R1600 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
