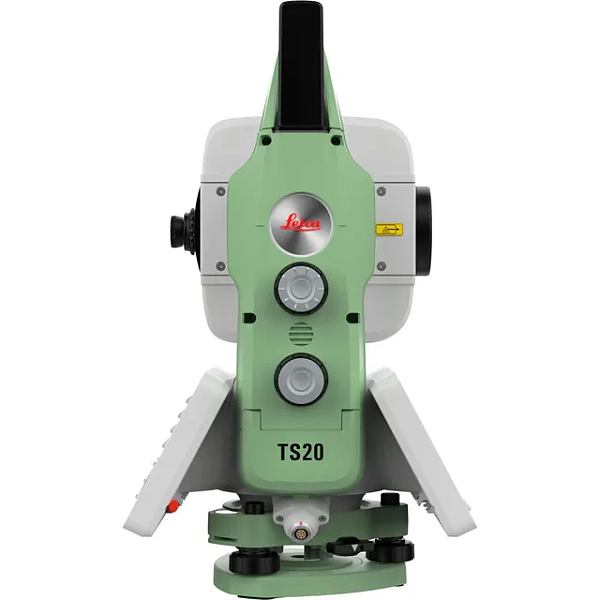

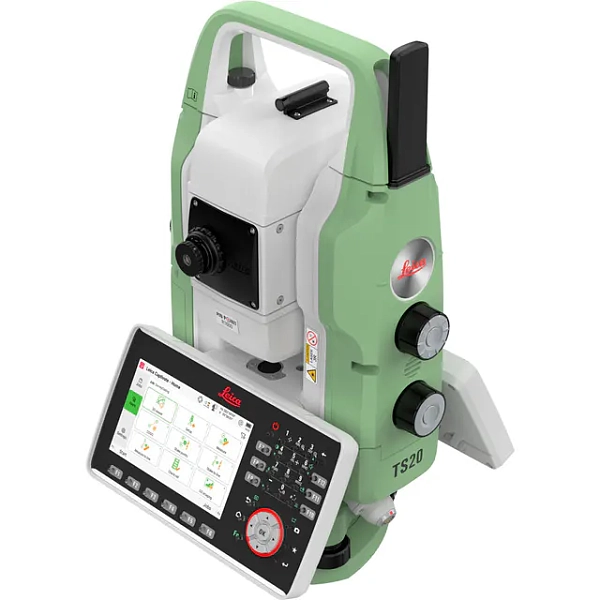

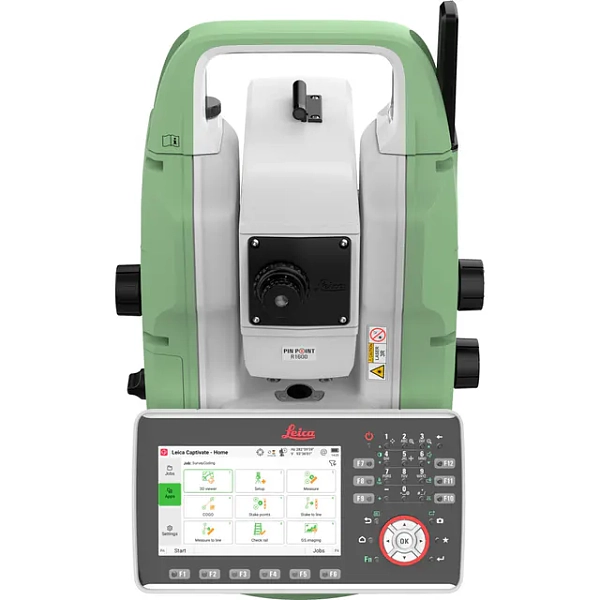

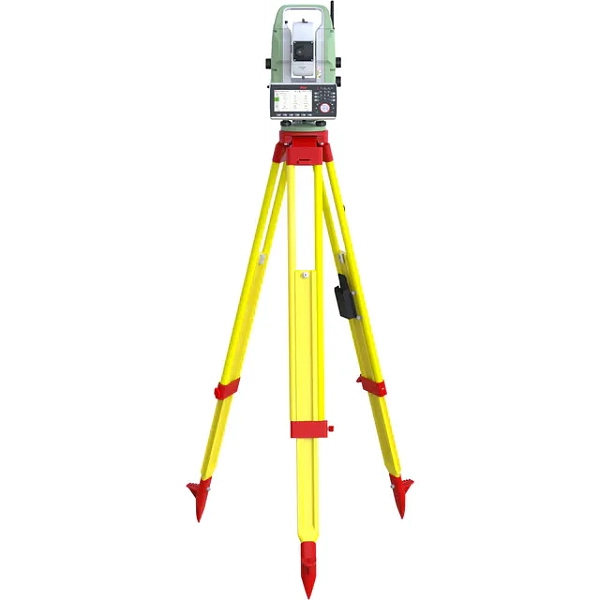

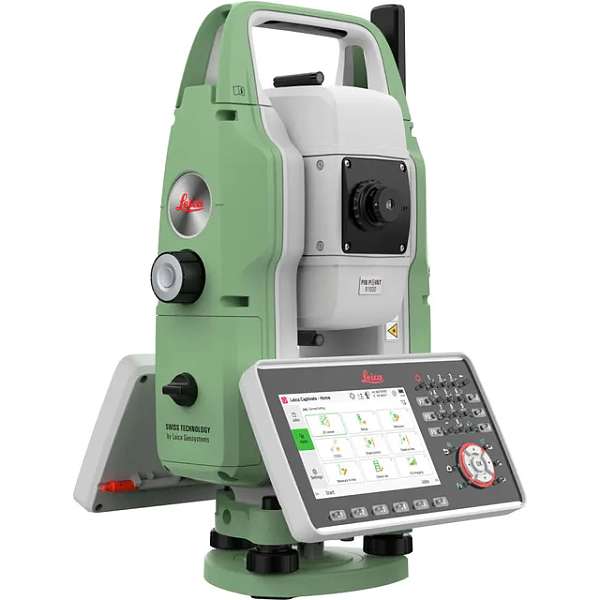

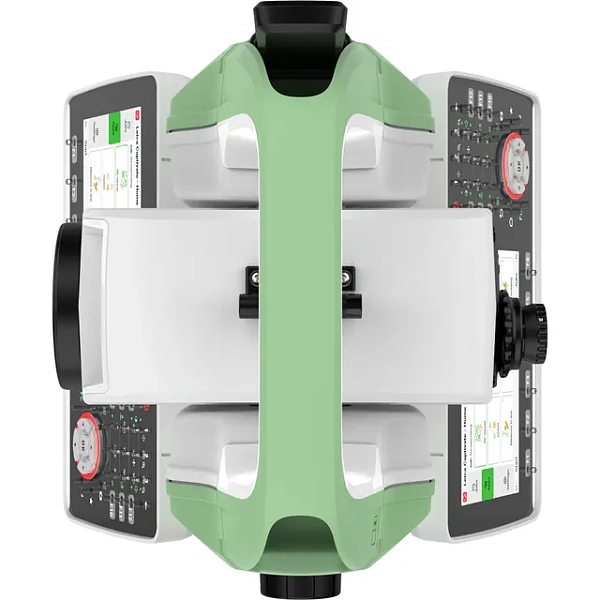

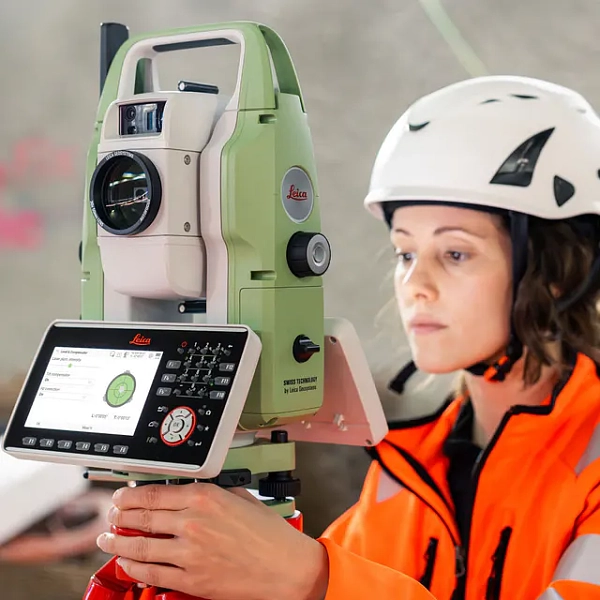

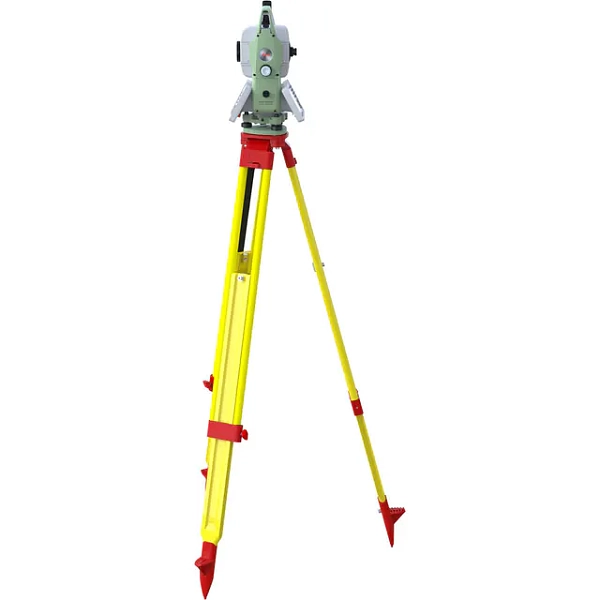

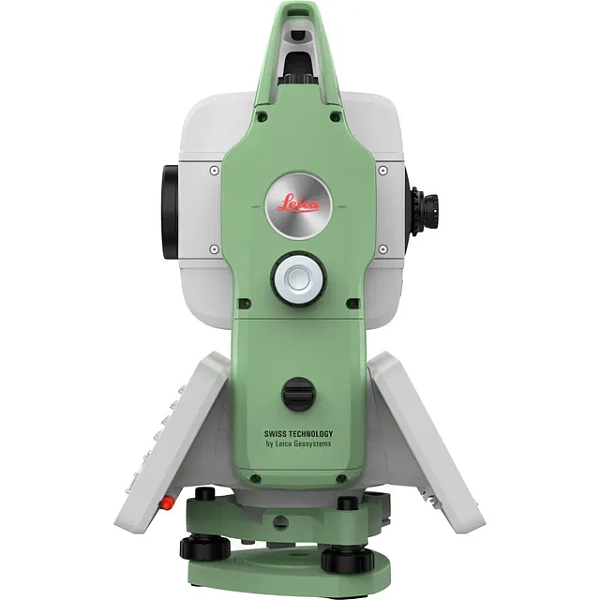

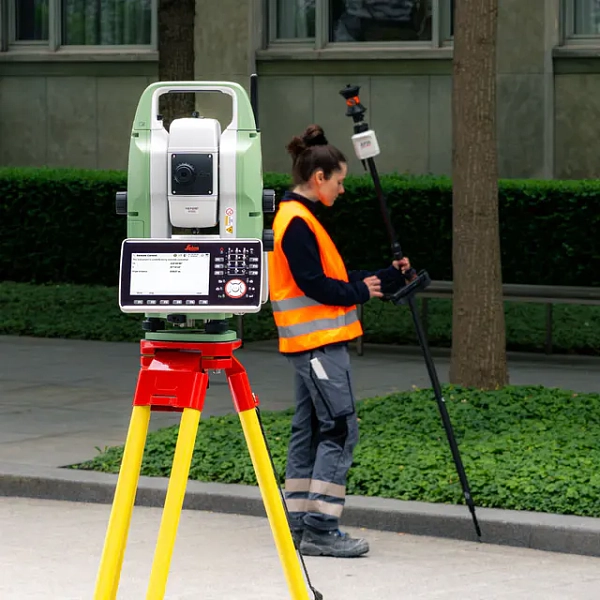

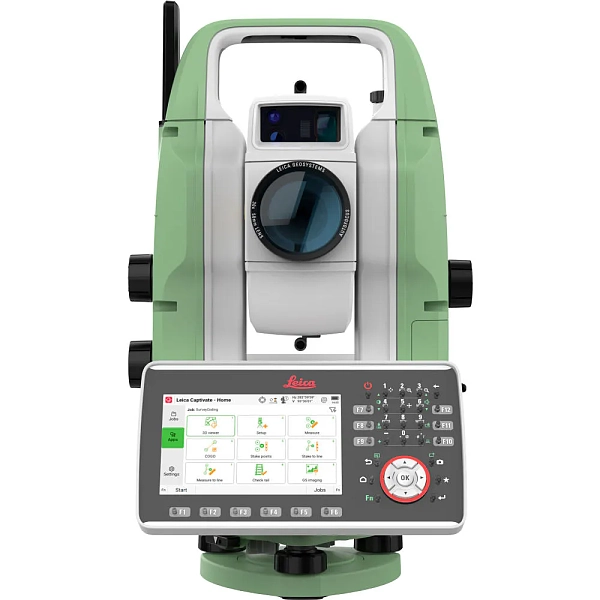

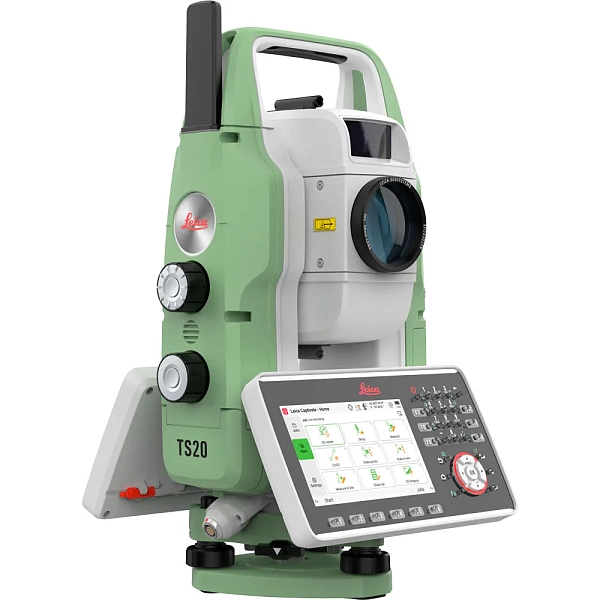

Роботизированный тахеометр Leica TS20 A R800 (5")
Роботизированный тахеометр Leica TS20 A R800 (5")
Описание

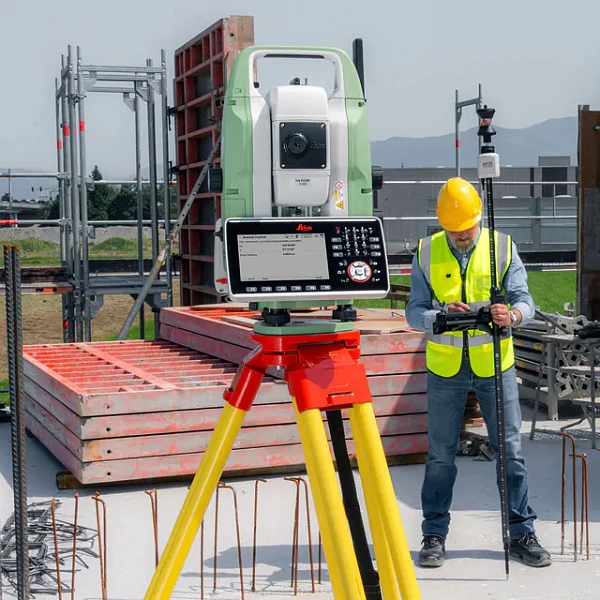

Роботизированный тахеометр Leica TS20 A R800 (5") – высокопроизводительный геодезический прибор с 5 секундной угловой точностью, который может применяться для широкого круга задач, включая геодезическое сопровождение разных этапов строительных работ, выполнение топосъемки, обеспечение кадастрового учета и т.д. Оснащенное интегрированным нейропроцессором NXP I.MX 8M Plus, устройство работает под управлением ОС Linux, задействуя функциональные возможности искусственного интеллекта при выполнении автоматизированных операций, за счет чего достигается высокая производительность и низкая трудоемкость работ. Дальномерный блок, обеспечивающий выполнение измерений на дистанциях до 800 м в безотражательном режиме, построен на базе лазерного излучателя, соответствующего 2 классу, который отличается повышенной безопасностью, исключая необходимость использования специальных средств защиты зрения.
Конструкционные и функциональные особенности и возможности
Специально разработанный для использования в жестких полевых условиях и на строительных площадках, роботизированный тахеометр Leica TS20 A R800 (5") соответствует классу пыле- и влагозащиты IP66 и способен работать в диапазоне температур от –20 до +50°C. Наличие сенсорного дисплея и кнопочного интерфейса обеспечивает гибкость управления изделием. Обмен данными с внешними устройствами может производиться через интерфейсы Bluetooth с технологией Long Range, WLAN, Ethernet или USB-C. Зрительная система с 30-кратной оптикой реализует функцию автофокусировки на дистанциях от 1,45 м до бесконечности, позволяя не тратить время на ручную настройку резкости в ходе съемок.
Особенности
- Система углового позиционирования Direct DRIVES на основе прямоприводных необслуживаемых серводвигателей, изготовленных по технологии BLDC, обладает высоким быстродействием и не подвержена износу при интенсивной эксплуатации, за счет чего электронный тахеометр отличается высоким рабочим ресурсом, многократно окупая себя за время использования.
- Функция ATR обеспечивает автоматическое выявление и захват отражателя, в качестве которого может применяться как призмы разных типов, так и отражательная пленка, с точностью 1,5 мгон, затрачивая на данную операцию 3 - 4 с, что существенно сокращает трудоемкость работ.
- Опция GMI01 позволяет задействовать мобильную связь 4G, с использованием интегрированного LTE-модема с поддержкой eSIM, для реализации сервиса GeoCloud Protect, обеспечивающего защиту прибора от кражи.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 5" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 800 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Нет |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 A 5" R800 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
