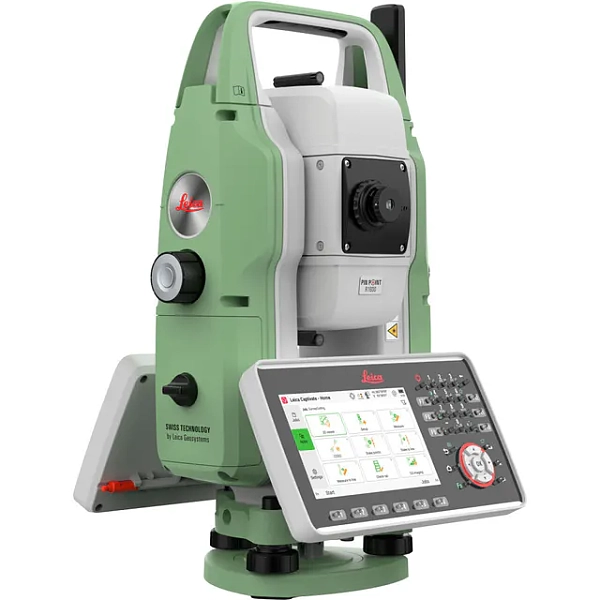

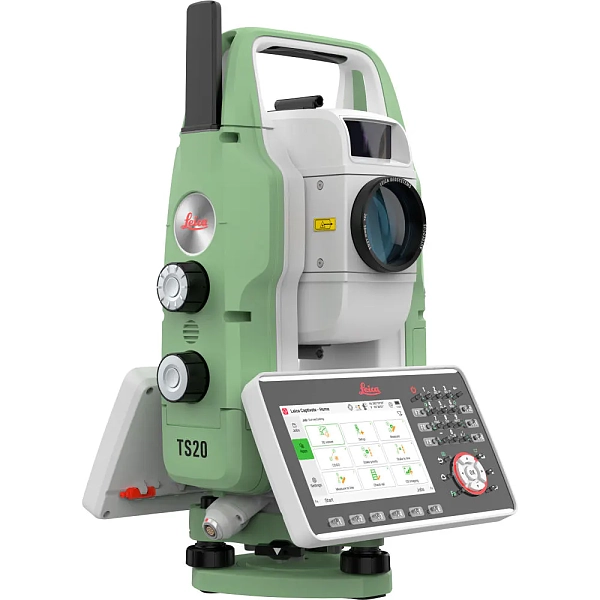

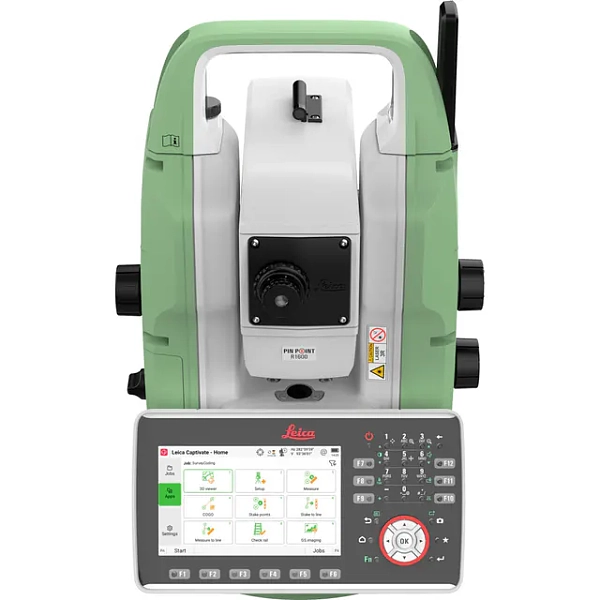

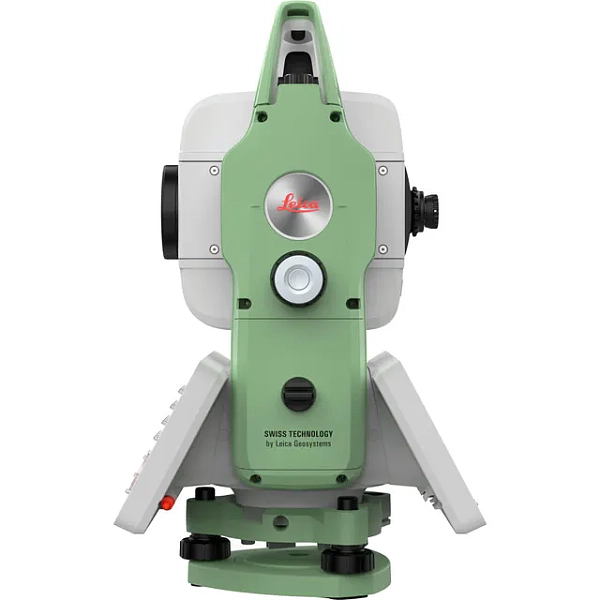

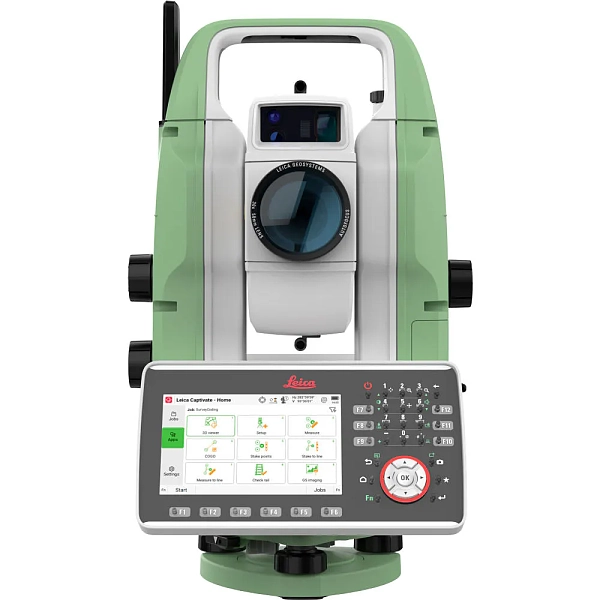

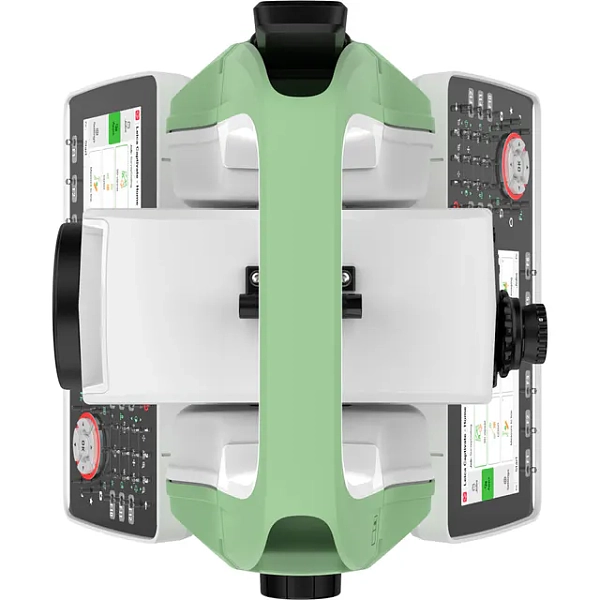

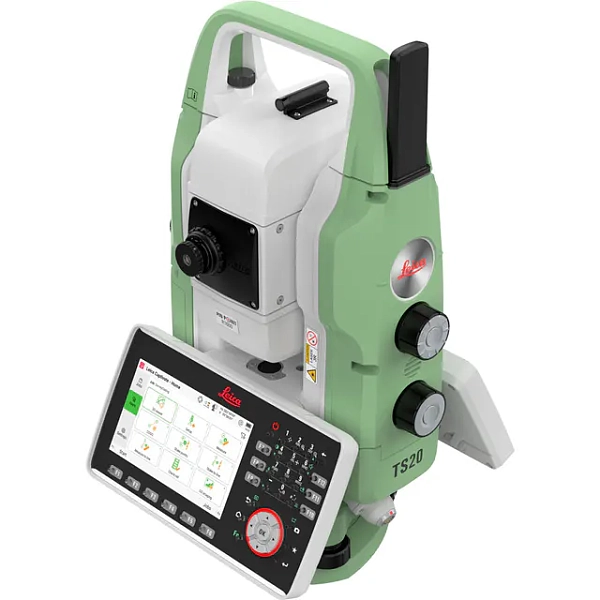

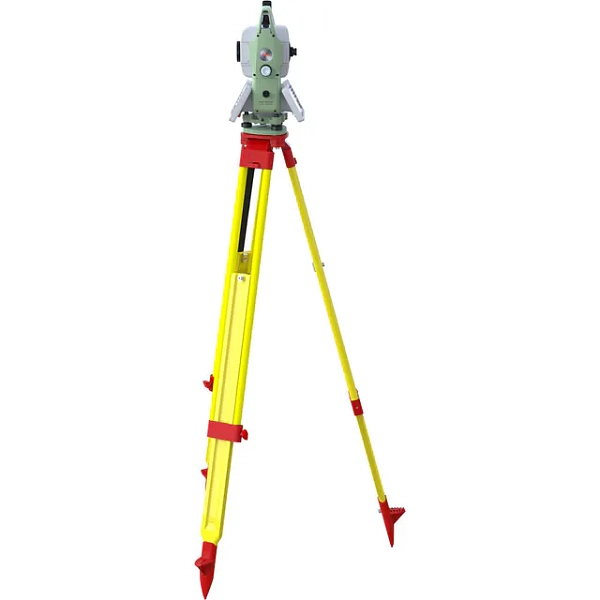

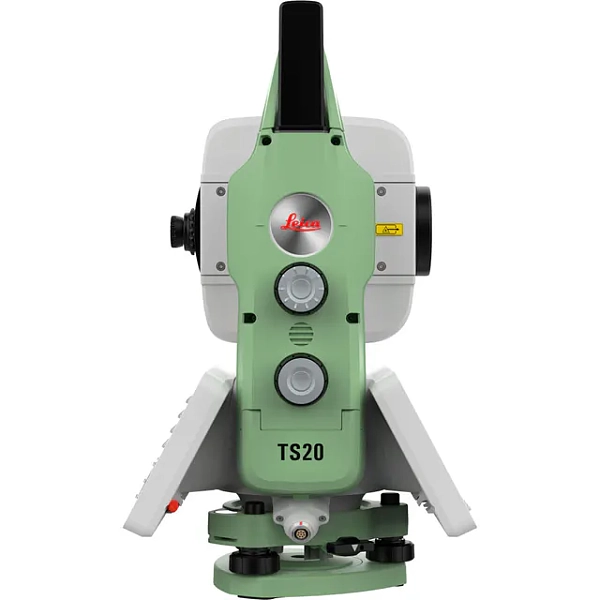

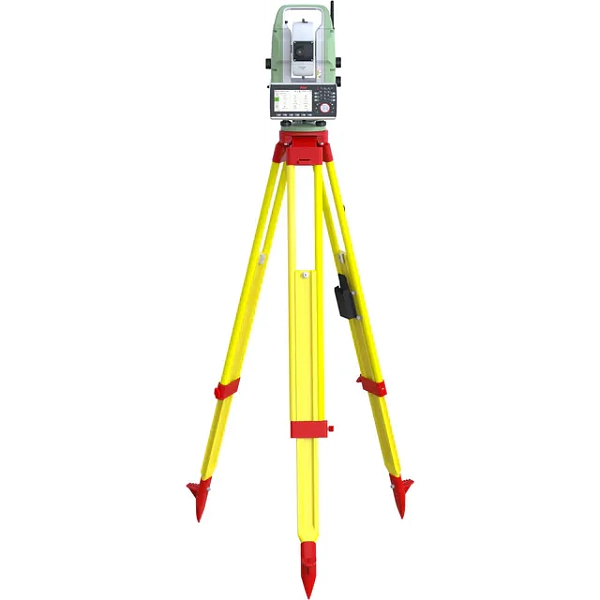

Роботизированный тахеометр Leica TS20 P R800 (3")
Роботизированный тахеометр Leica TS20 P R800 (3")
Описание
Роботизированный тахеометр Leica TS20 P R800 (3") разработан для геодезических компаний и подрядных организаций, которые ищут максимально быстро окупаемый измерительный комплекс для работы в однопользовательском режиме. Буква "P" в названии указывает на пакет автоматизации Performance: прибор лишен встроенной широкоугольной камеры, но укомплектован всеми необходимыми роботизированными системами для уверенного удержания и быстрого поиска вехи силами одного инженера.
Индустриальный стандарт: где применяется точность 3"?
Трехсекундная угловая точность — это признанный мировой эталон для подавляющего большинства повседневных строительных, изыскательских и инженерных работ. Она позволяет уверенно соблюдать допуски государственных стандартов и строительных норм, не перегружая бюджет покупкой приборов мониторингового класса. В гражданском и промышленном строительстве этот электронный тахеометр незаменим при разбивке контуров котлованов, вынесении в натуру главных осей зданий, координировании опорных колонн и выполнении исполнительной съемки готовых монолитных конструкций или перекрытий. Модель также активно применяется кадастровыми инженерами для высокоточного межевания и установления границ земельных участков, а линейные бригады используют её при трассировке инженерных коммуникаций и дорожного полотна.
Короткофокусный дальномер R800 для плотной застройки
Встроенный лазерный дальномер модификации R800 построен на базе фирменной технологии оцифровки сигнала волновой формы (WFD). Без использования отражателя Leica TS20 P R800 (3") способен мгновенно брать пикеты на любые типы поверхностей на расстоянии до 800 метров со скоростью всего 1.3 секунды на измерение. В условиях реальной городской застройки или промышленной площадки этого радиуса хватает с запасом, чтобы безопасно, не приближаясь к опасным зонам, отснять фасады зданий, эстакады или недоступный рельеф. Меньшее фокусное расстояние обеспечивает стабильное лазерное пятно и высокую четкость наведения на средних дистанциях, а при переключении в режим работы на стандартную одиночную призму предельная дальность измерений возрастает до 10 000 метров с миллиметровой точностью.
Скорость и автономность роботизированного пакета Performance

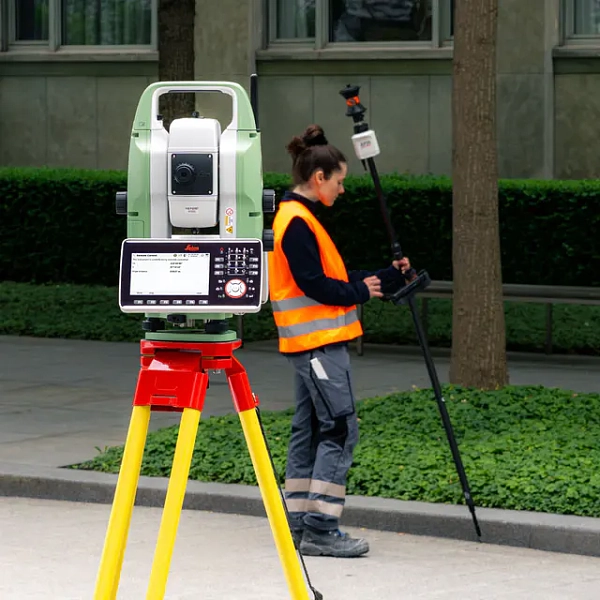

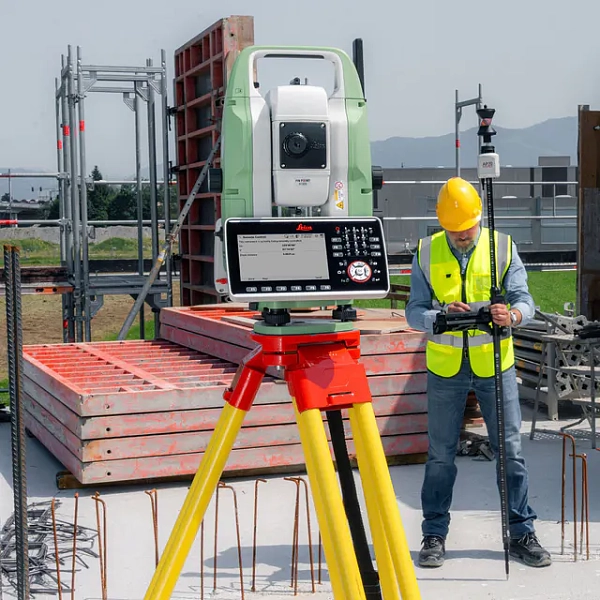

Leica TS20 P R800 (3") спроектирован для эффективной работы силами всего одного человека, который полностью управляет процессом дистанционно с вехи через полевой контроллер. За непрерывное отслеживание целей отвечают высокоскоростные бесколлекторные моторы прямого привода (BLDC), обеспечивающие вращение измерительного блока со скоростью до 200 гон в секунду и смену круга всего за 1.9 секунды.
Если прямая видимость между роботом и вехой временно прерывается из-за проезжающего самосвала, строительных лесов или элементов опалубки, система веерного сканирования PowerSearch оперативно обнаруживает 360-градусный отражатель на расстоянии до 300 метров. В свою очередь, интеллектуальная функция Dynamic Lock позволяет тахеометру перехватывать и жестко блокировать призму непосредственно во время вашего движения, избавляя от необходимости замирать на месте для восстановления захвата цели.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 3" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 800 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 3" R800 с одним 5" WVGA дисплеем | 1 шт. |

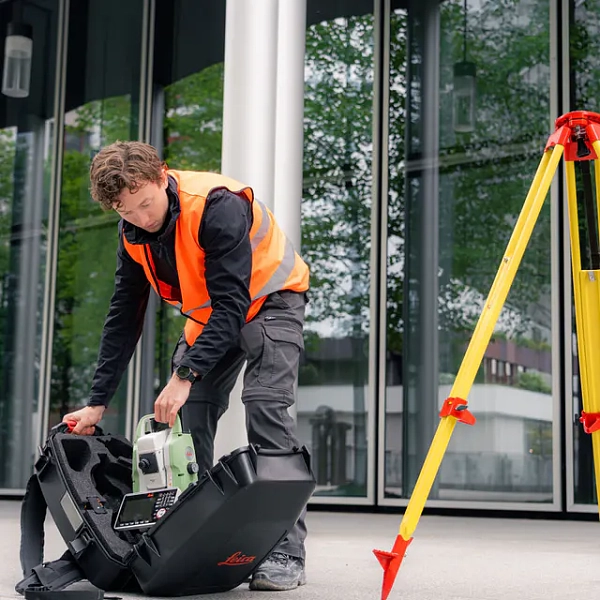

| Транспортировочный кейс GVP763 | 1 шт. |
