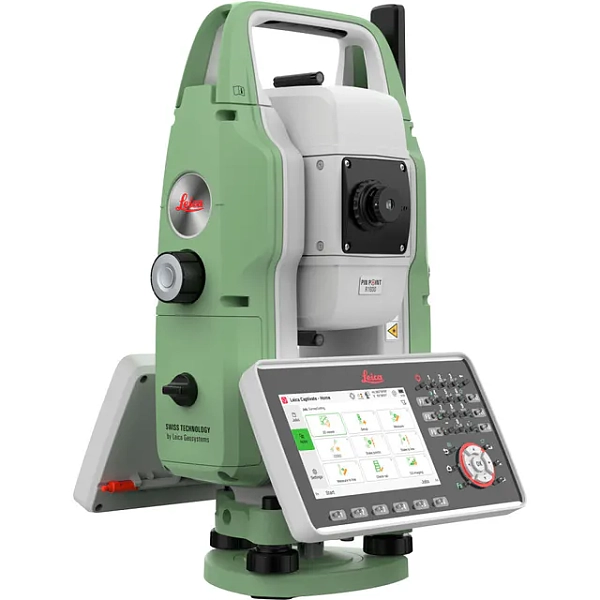

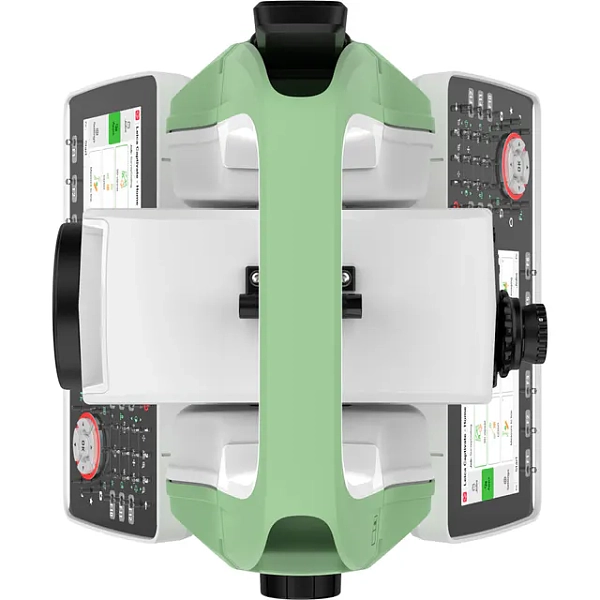

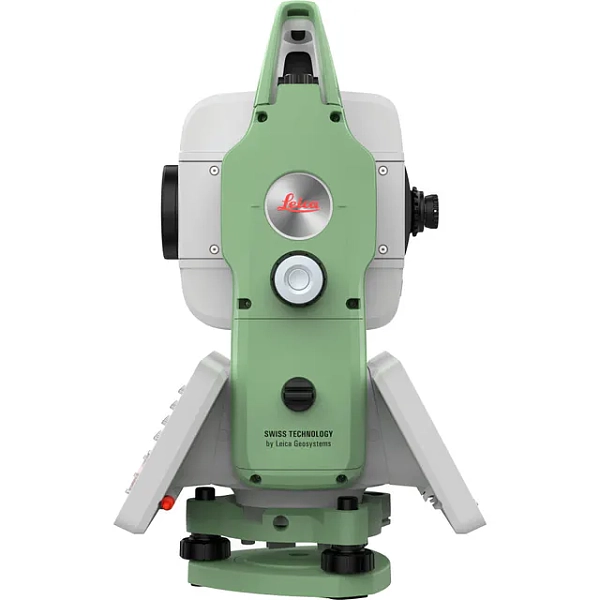

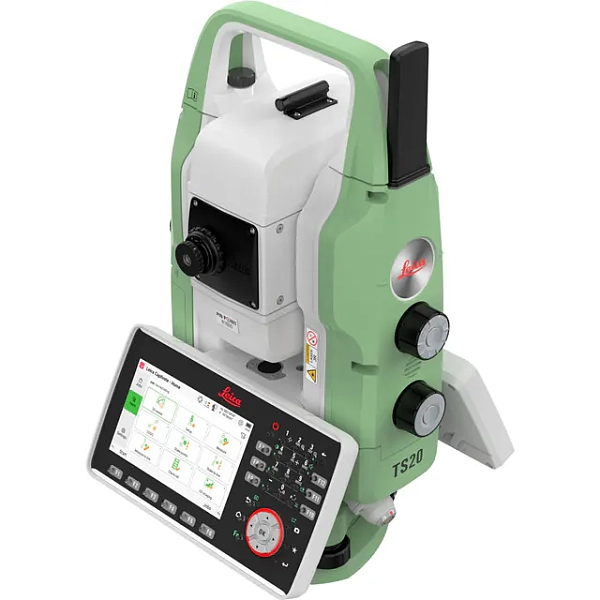

Роботизированный тахеометр Leica TS20 P R800 (2")
Роботизированный тахеометр Leica TS20 P R800 (2")
Описание
Роботизированный тахеометр Leica TS20 P R800 (2") представляет собой идеальный баланс между высокой точностью угловых измерений и прагматичным подходом к выбору электроники. Буква "P" в названии указывает на комплектацию Performance: этот прибор лишен встроенной широкоугольной камеры, что позволило существенно снизить его стоимость, но сохранил все ключевые поисковые роботизированные системы для уверенного выполнения задач силами одного геодезиста. Модель спроектирована для работы на средних дистанциях в условиях плотной городской или промышленной застройки, где от оборудования требуется не экстремальная дальность в километрах, а молниеносная скорость захвата цели и безупречная надежность измерительного контура.
Преимущества
- Надежность – созданный для эксплуатации в жестких полевых условиях, электронный тахеометр защищен от воздействия пыли и влаги в соответствии с категорией IP66 по стандарту IEC 60529 и способен работать в широком диапазоне температур, от –20 до +50°C, при влажности окружающего воздуха до 100%.
- Безопасность – дальномерный блок устройства оборудован лазером, который относится к классу 2 и не требует использования специальных средств защиты глаз, благодаря чему инструмент без ограничений может применяться на строительных площадках с большим количеством работников.
- Высокая производительность – прибор поддерживает режим авто-фокусировки и способен самостоятельно наводиться на отражательный элемент, поддерживая номинальную точность при работе с призмами всех типов и пленочными отражателями, в том числе в сложных условиях, благодаря интеллектуальным функциям, что сокращает время выполнения замеров.
Функциональные возможности
Наличие встроенного модуля LR-BT с увеличенным радиусом действия позволяет задействовать контроллер либо планшет для удаленного считывания показаний с прибора и реализации дистанционного управления. В качестве опции, роботизированный тахеометр Leica TS20 A R800 (2") может дооснащаться LTE-модемом GMI01, с поддержкой eSIM и собственной батареей с 5-суточным рабочим ресурсом – для прямого обмена данными через сети мобильных операторов. При задействовании ресурсов облачных сервисов, обеспечивается возможность передачи получаемых в ходе съемки результатов в офис для их оперативного контроля и выявления ошибок, что исключает необходимость в повторном выезде на объект. Функция GeoCloud Protect позволяет удаленно контролировать текущее местоположение инструмента через приложение GeoCloud Fleet на смартфоне и дистанционно блокировать в случае несанкционированного использования или кражи.
Сферы применения двухсекундной точности

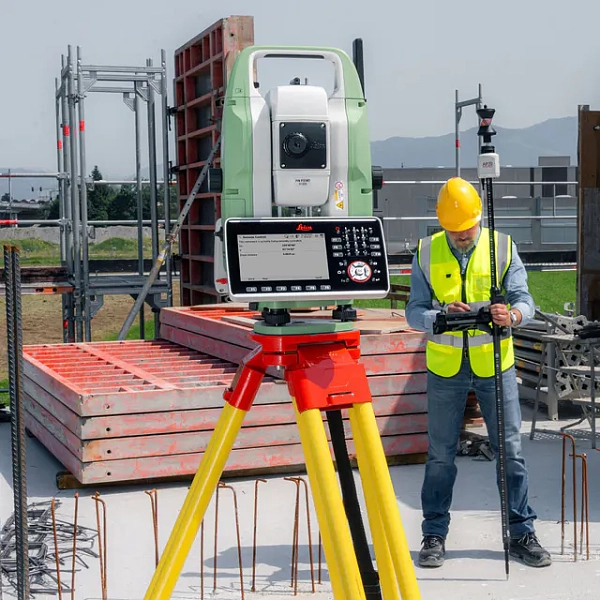

Двухсекундная угловая точность выводит этот электронный тахеометр в ранг универсальных инструментов, способных закрыть до 90% всех потребностей строительной или изыскательской компании без переплаты за узкоспециализированные мониторинговые системы. В промышленном и гражданском строительстве прибор безошибочно справляется с разбивкой главных осей зданий, прецизионным выносом в натуру элементов фундаментов, анкерных болтов, технологических колонн и контролем геометрии опалубки. В дорожном строительстве двухсекундный робот обеспечивает строгое соблюдение высотных отметок при укладке конструктивных слоев дорожной одежды и разбивке земляного полотна. Кадастровые инженеры выбирают эту точность для высокоточного межевания и установления границ участков, что полностью исключает риски последующих судебных споров с соседями или проверяющими органами.
Оптимизированный дальномер R800 для интенсивной застройки
Встроенный лазерный дальномер модификации R800 построен на базе передовой технологии оцифровки сигнала волновой формы (WFD). Leica TS20 P R800 (2") позволяет брать пикеты без использования отражателя на расстоянии до 800 метров, выполняя стандартное безотражательное измерение всего за 1.3 секунды. В условиях реальной стройплощадки этого радиуса хватает с запасом, чтобы безопасно, не приближаясь к опасным зонам или работающей технике, отснять недоступный рельеф, фасады зданий или технологические эстакады. Короткофокусная оптика дальномера R800 обеспечивает стабильное визирование и минимальный размер лазерного пятна на средних дистанциях, минимизируя влияние теплового марева от асфальта или бетона. При переключении в режим работы на стандартную одиночную призму предельная дальность измерений возрастает до 10 000 метров с миллиметровой точностью.
Роботизированная автоматизация пакета Performance

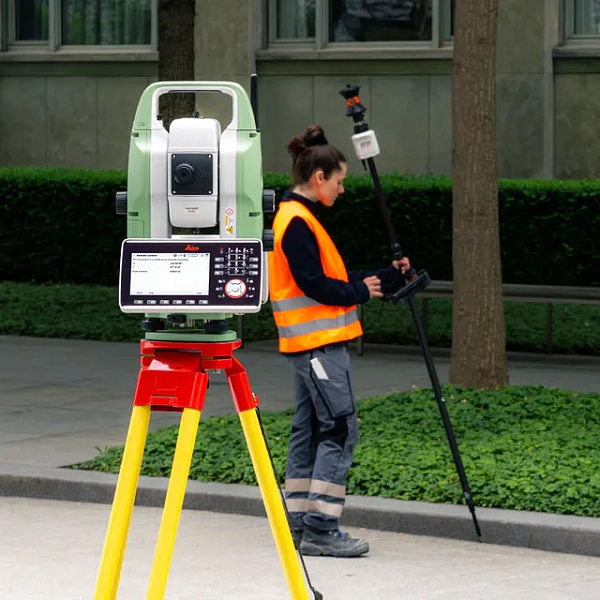

Хотя в Leica TS20 P R800 (2") отсутствует встроенный видеоканал, тахеометр остается полноценным и невероятно быстрым роботом для работы в режиме одного оператора. Полевой инженер полностью управляет процессом дистанционно с вехи через контроллер с ПО Leica Captivate, а прибор непрерывно удерживает цель благодаря мощным бесколлекторным моторам прямого привода (BLDC), обеспечивающим скорость вращения до 200 гон в секунду.
Если прямая видимость между роботом и вехой временно прерывается из-за проезжающего самосвала или строительных лесов, система веерного сканирования PowerSearch обнаруживает 360-градусный отражатель за секунды на расстоянии до 300 метров. В свою очередь, функция Dynamic Lock позволяет тахеометру перехватывать и жестко блокировать призму "на лету" непосредственно во время вашего движения, избавляя от необходимости замирать на месте для восстановления захвата цели.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 2" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 800 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 2" R800 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
