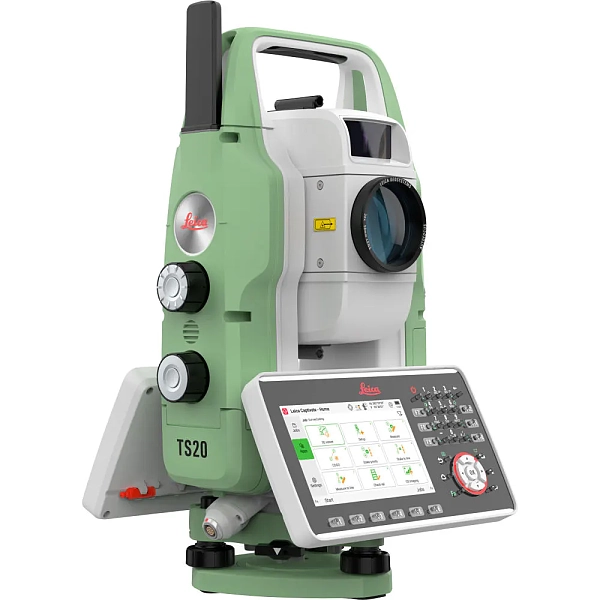

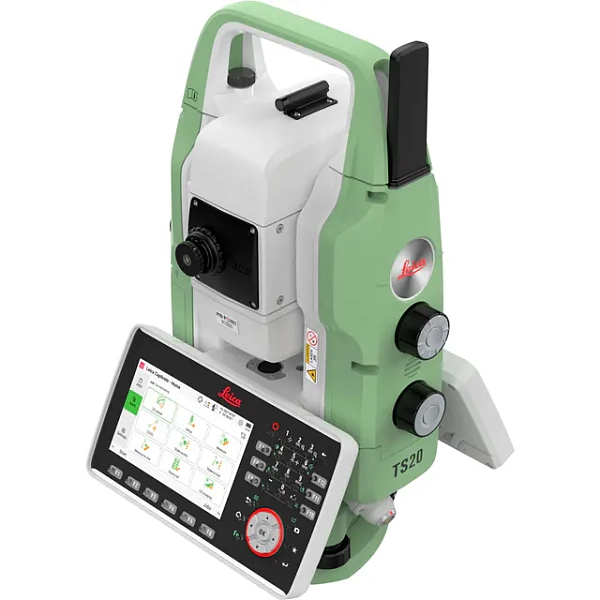

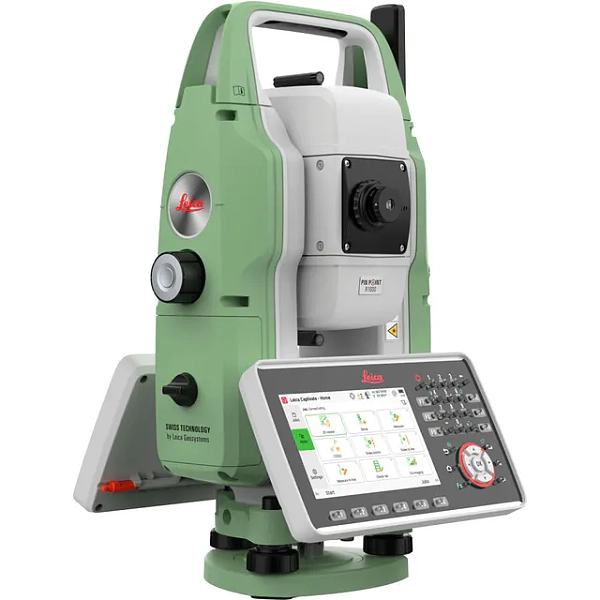

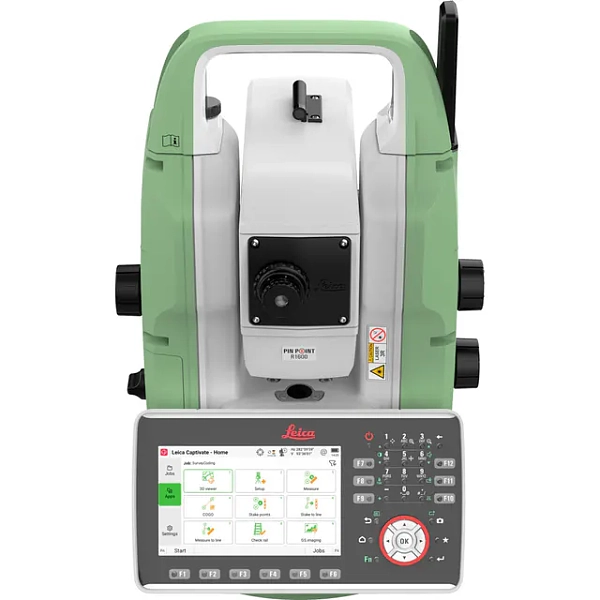

Роботизированный тахеометр Leica TS20 P R1600 (5")
Роботизированный тахеометр Leica TS20 P R1600 (5")
Описание
Роботизированный тахеометр Leica TS20 P R1600 (5") — это самый доступный и экономически оправданный способ получить экстремальную дальнобойность безотражательных измерений и полноценную роботизированную автоматизацию от Leica Geosystems. Буква "P" (Performance) указывает на комплектацию, ориентированную на чистую скорость полевой работы без переплаты за встроенную фотокамеру и видеоканал. Этот робот создан для тяжелого и интенсивного использования на масштабных объектах открытого типа, где геодезисту необходимо в одиночку и с безопасного расстояния оперативно координировать сотни точек в день.
Пятисекундная точность (5"): сферы применения
Точность в 5" является базовой для инженерной геодезии, но она полностью закрывает допуски большинства нормативных документов для СНиП в гражданском строительстве и изысканиях. Электронный тахеометр не перегружает бюджет компании стоимостью и идеально подходит для:
- Масштабного ландшафтного проектирования и маркшейдерии: оперативная съемка рельефа, карьеров, создание цифровых моделей местности и точный подсчет объемов перемещения грунта или сыпучих материалов.
- Общестроительных и земляных работ: вынос в натуру пятна застройки, разбивка контуров котлованов, осей дорожного полотна и прокладка линейных объектов.
- Кадастрового учета: определение, восстановление и вынос в натуру границ земельных участков, межевание масштабных площадных объектов.
- Первичного выноса сетей: разбивка трасс под инженерные коммуникации, трубопроводы и линии снабжения на новых строительных площадках.
Безотражательный дальномер R1600: съёмка на расстоянии более километра
Главное преимущество Leica TS20 P R1600 (5") — комплектация дальномером R1600 на базе флагманской технологии оцифровки сигнала волновой формы (WFD). Он позволяет брать пикеты без использования отражателя на рекордном удалении — до 1600 метров.
Инженеру больше не нужно рисковать здоровьем, карабкаясь по крутым бортам разрезов или приближаясь к опасным зонам работы тяжелой техники — дальномер зафиксирует координату любой поверхности всего за 1.7 секунды. Ультратонкое лазерное пятно (размером 12 мм х 18 мм на дистанции 50 метров) исключает ошибку "размазывания" сигнала, гарантируя точечное попадание на мелкие элементы, провода ЛЭП или углы зданий. При переключении на стандартный одиночный отражатель дальность работы системы возрастает до 10 000 метров.
Скорость и автономность пакета Performance ("P")

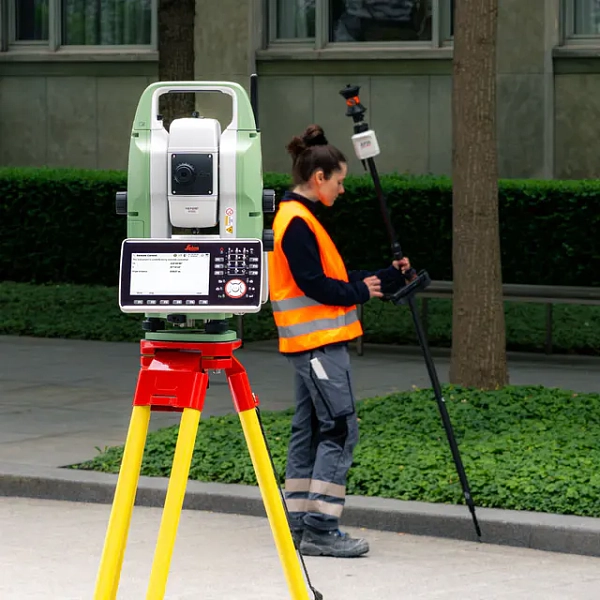

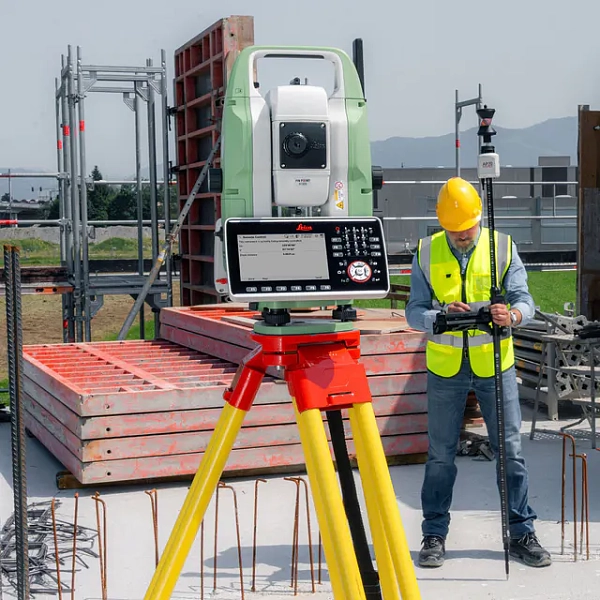

Несмотря на отсутствие встроенного визирования по камере, Leica TS20 P R1600 (5") представляет собой полноценную роботизированную систему для безошибочного выполнения задач одним человеком. Дистанционное управление с вехи через полевой контроллер поддерживается мощным комплексом поисковых систем:
- Высокоскоростной веерный поиск PowerSearch: если прямая видимость между прибором и вехой временно прервалась из-за строительной техники или деревьев, система за секунды обнаружит ваш 360-градусный отражатель в радиусе до 300 метров.
- Перехват целей Dynamic Lock: функция позволяет тахеометру ловить и жестко блокировать призму "на лету" непосредственно в момент вашего перемещения, полностью избавляя от необходимости стоять на месте в ожидании захвата.
- Бесколлекторные моторы BLDC: обеспечивают вращение измерительного блока со скоростью до 200 гон в секунду, гарантируя мгновенный разворот прибора и смену круга всего за 1.9 секунды.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 5" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 5" R1600 с одним 5" WVGA дисплеем | 1 шт. |

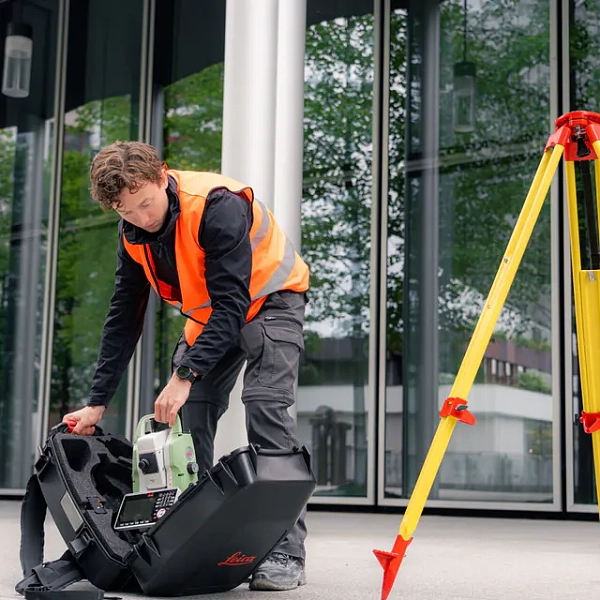

| Транспортировочный кейс GVP763 | 1 шт. |
