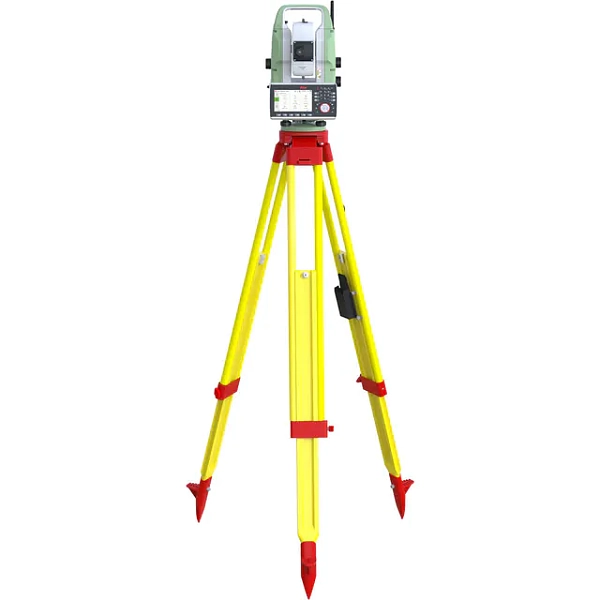

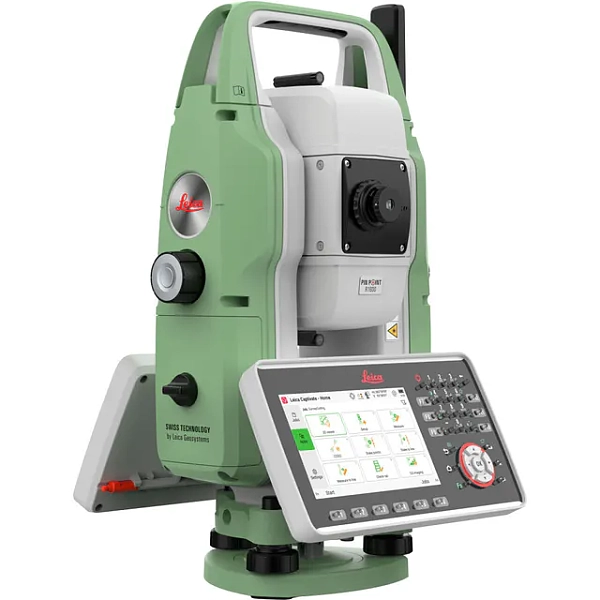

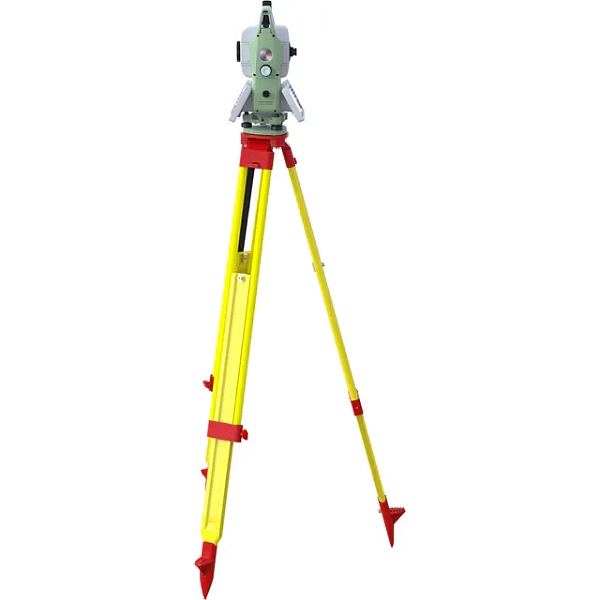

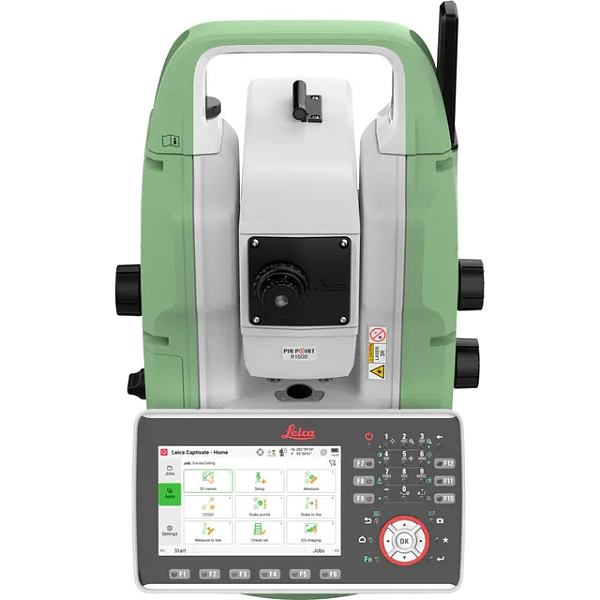

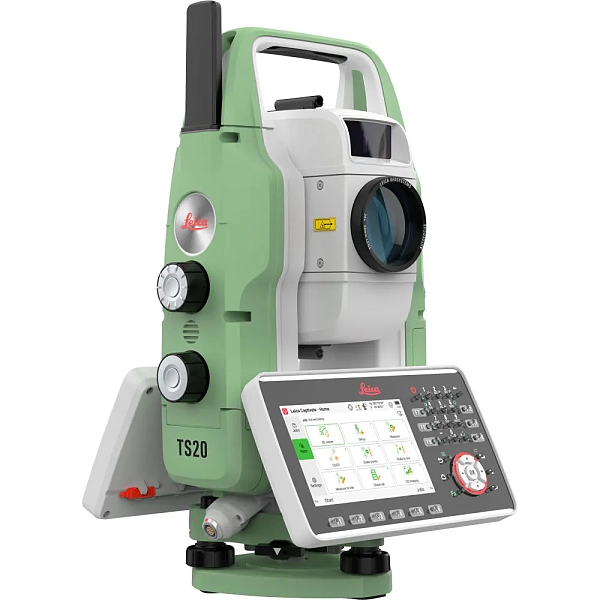

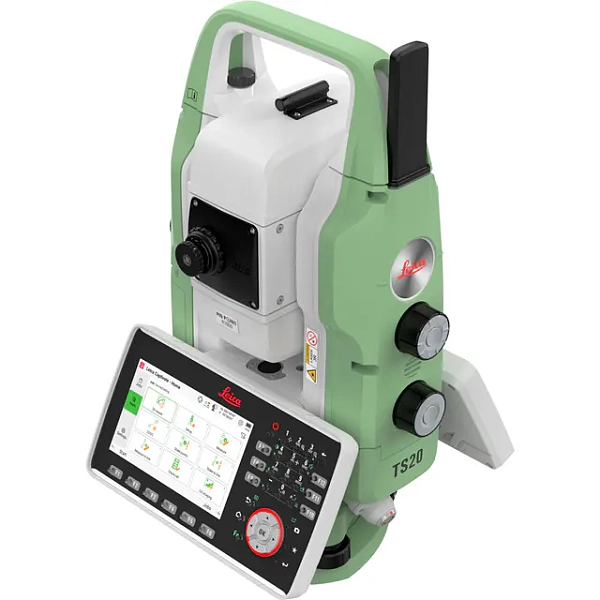

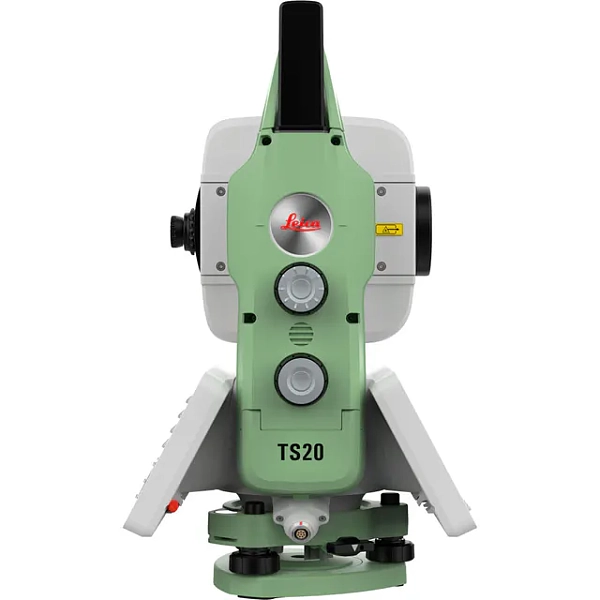

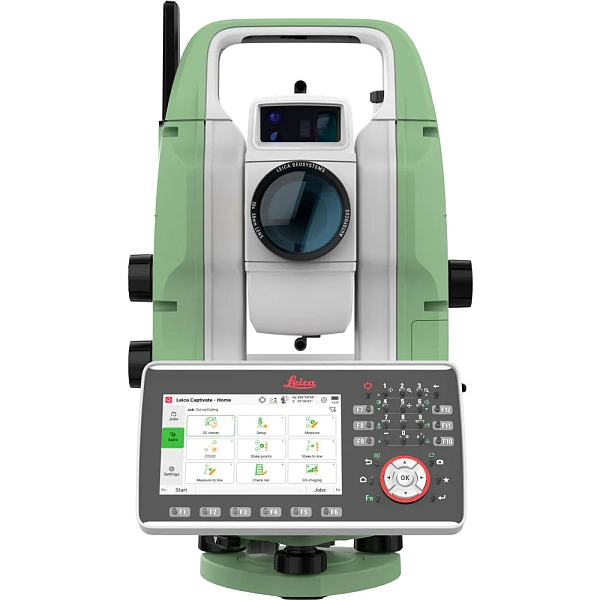

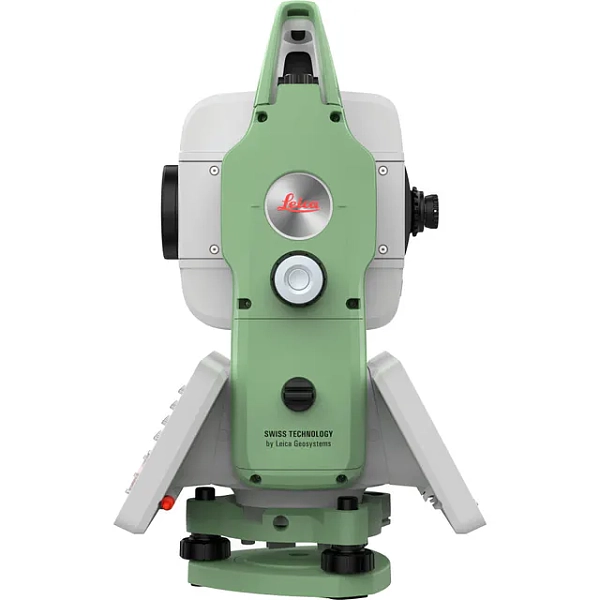

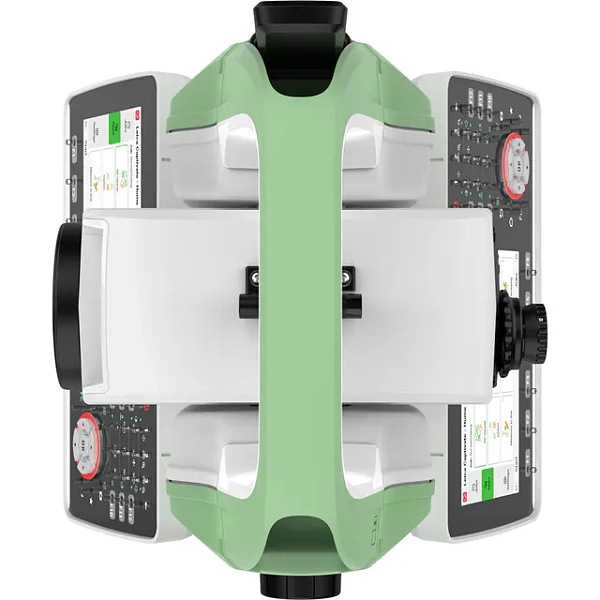

Роботизированный тахеометр Leica TS20 P R1600 (3")
Роботизированный тахеометр Leica TS20 P R1600 (3")
Роботизированный тахеометр Leica TS20 P R1600 (3") представляет собой мощный полевой инструмент, созданный для геодезистов, которым важна чистая скорость автоматизации, максимальный радиус безотражательной съемки и быстрая окупаемость оборудования. Индекс "P" указывает на то, что тахеометр укомплектован полным набором роботизированных функций для ведения съемки силами одного оператора. Это позволило снизить стоимость прибора, сохранив при этом все ключевые поисковые технологии и дальнобойный лазерный излучатель для тяжелых условий эксплуатации.
Сферы применения трехсекундной точности (3")
Угловая точность в 3" является признанным индустриальным стандартом для большинства повседневных инженерных задач. Электронный тахеометр оптимально подходит для:

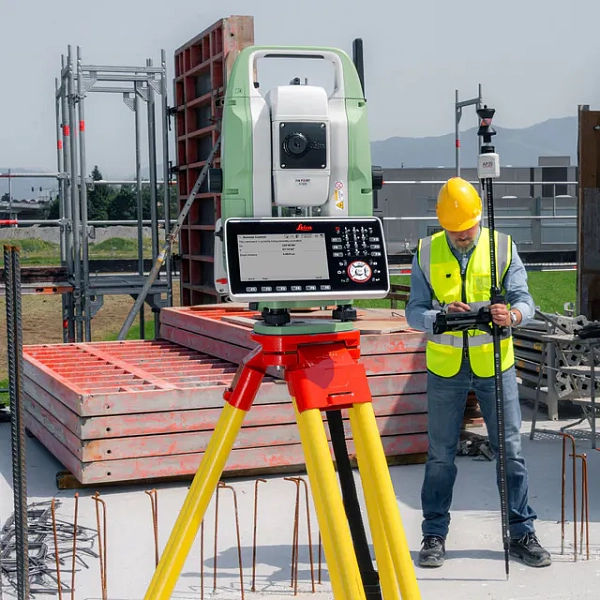

- Общестроительных и монолитных работ: вынос в натуру осей зданий, разбивка контуров котлованов, координирование опорных колонн и исполнительная съемка готовых перекрытий.
- Линейных изысканий и трассировки: проектирование и контроль строительства автомобильных дорог, разбивка земляного полотна и прокладка инженерных коммуникаций.
- Кадастровой съемки и межевания: прецизионное установление границ крупных земельных участков, площадных коммерческих объектов и ведение учета недвижимости.
- Ландшафтной таксации: оперативное профилирование сложного рельефа и точный подсчет объемов перемещаемых земляных масс в карьерах или на складах.
Сверхмощный дальномер R1600: съемка на расстоянии километра
Главное преимущество Leica TS20 P R1600 (3") на открытых строительных площадках и масштабных объектах — безотражательный дальномер R1600, построенный на базе передовой технологии оцифровки сигнала волновой формы (WFD). Он позволяет брать пикеты на любые типы поверхностей без использования призмы на рекордном удалении до 1600 метров.
Для инженера это означает возможность удаленно и в полной безопасности координировать недоступные зоны: высоковольтные ЛЭП под напряжением, отвесные скальные выемки, противоположные берега водоемов или завалы на строительной площадке, выполняя стандартное измерение всего за 1.7 секунды. Ультратонкое лазерное пятно (12 мм х 18 мм на расстоянии 50 метров) исключает ошибку "размазывания" сигнала, гарантируя попадание точно на грань конструкции. При переключении в режим работы на стандартную одиночную призму дальность измерений возрастает до 10 000 метров с миллиметровой точностью.
Роботизированный пакет Performance ("P")

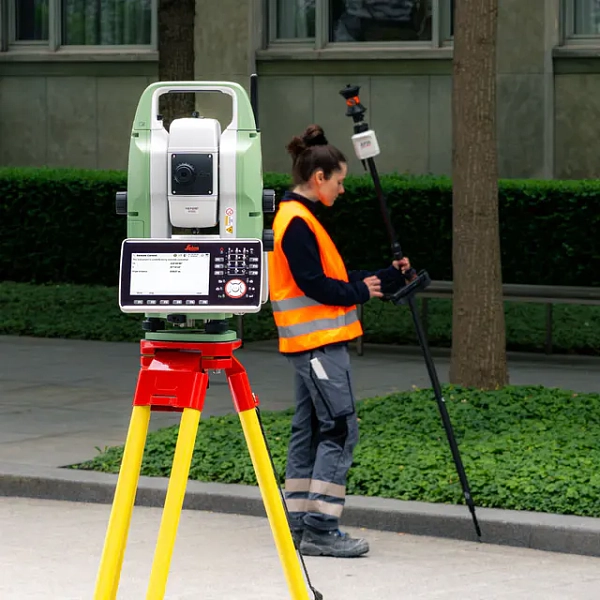

Несмотря на отсутствие видеоканала, Leica TS20 P R1600 (3") остается полноценным высокоскоростным роботом, управляемым дистанционно с вехи через полевой контроллер с ПО Leica Captivate. Стабильность работы в одиночку обеспечивается аппаратными решениями:
- Поиск PowerSearch: если прямая видимость между роботом и вехой прервалась из-за проезжающей техники или конструкций, система вешающего сканирования обнаружит 360-градусный отражатель за секунды на расстоянии до 300 метров.
- Захват Dynamic Lock: функция позволяет тахеометру перехватывать и блокировать призму "на лету" непосредственно в момент вашего движения, избавляя от необходимости замирать на месте для восстановления связи с прибором.
- Бесколлекторные моторы прямого привода (BLDC): обеспечивают вращение измерительного блока со скоростью до 200 гон/сек, что делает модель идеальной для отслеживания целей и быстрой работы при двух кругах (смена face-to-face занимает всего 1.9 секунды).
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 3" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 3" R1600 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
