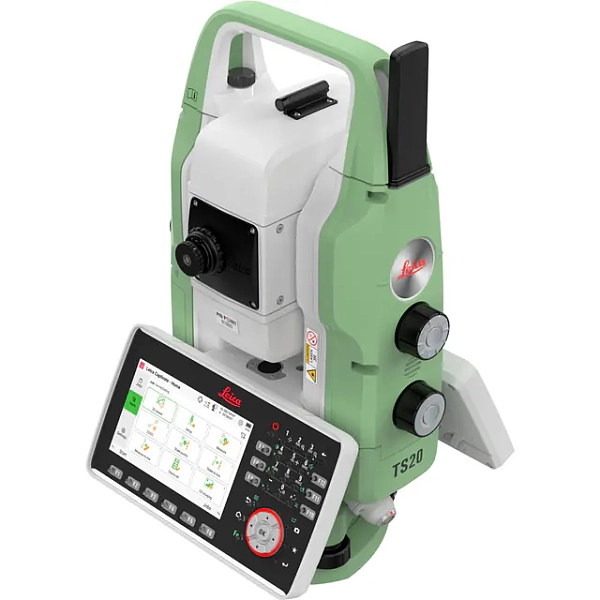

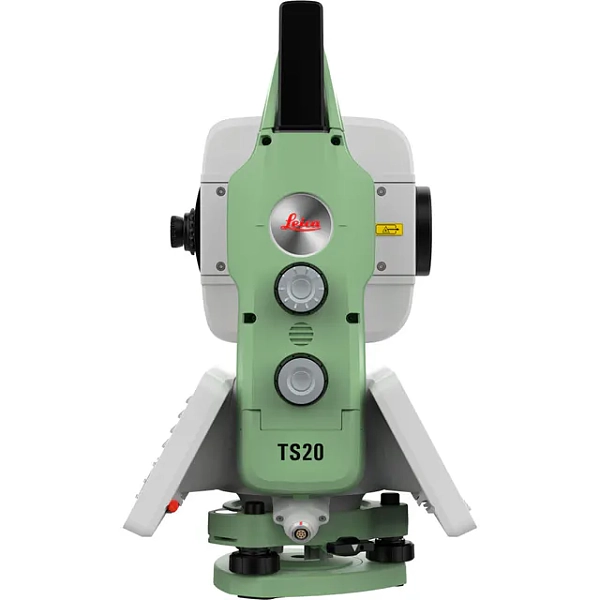

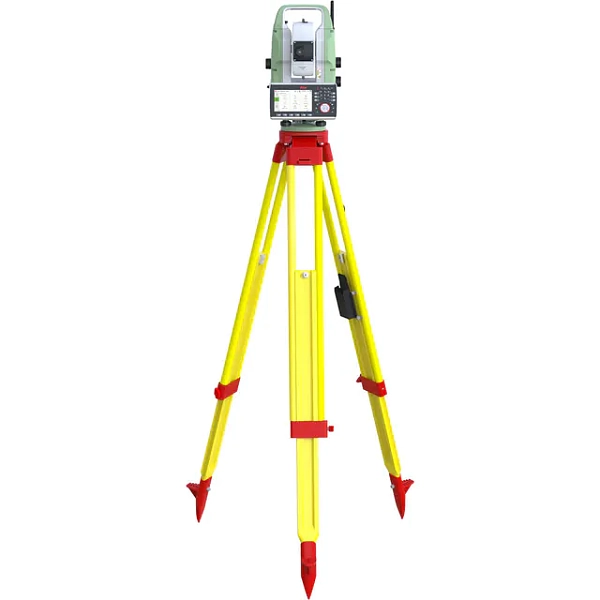

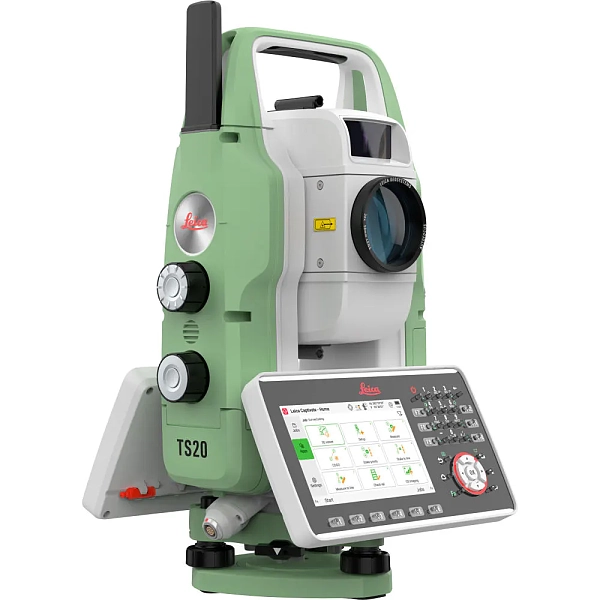

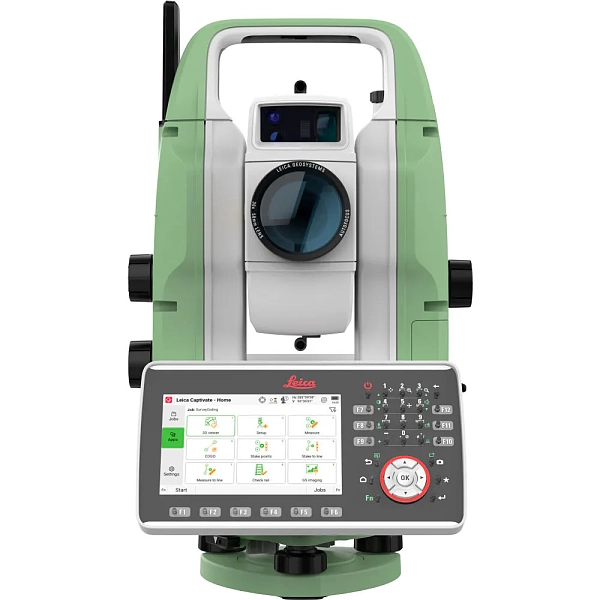

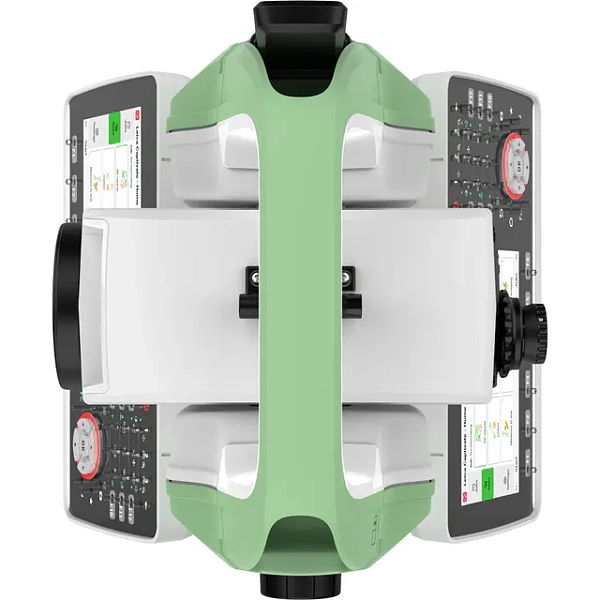

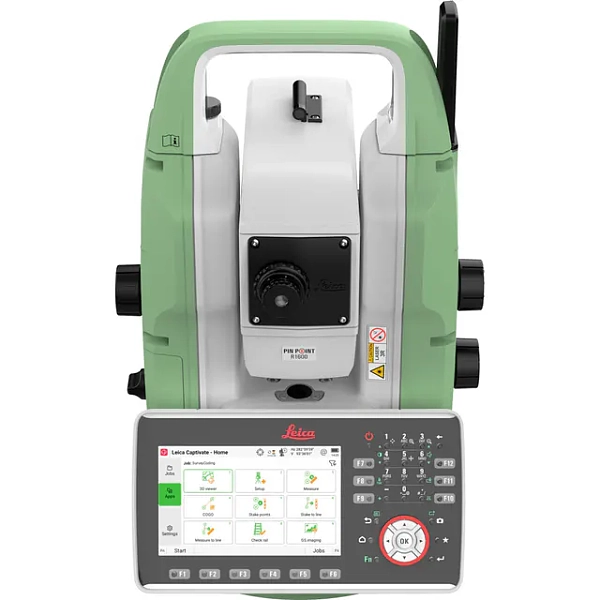

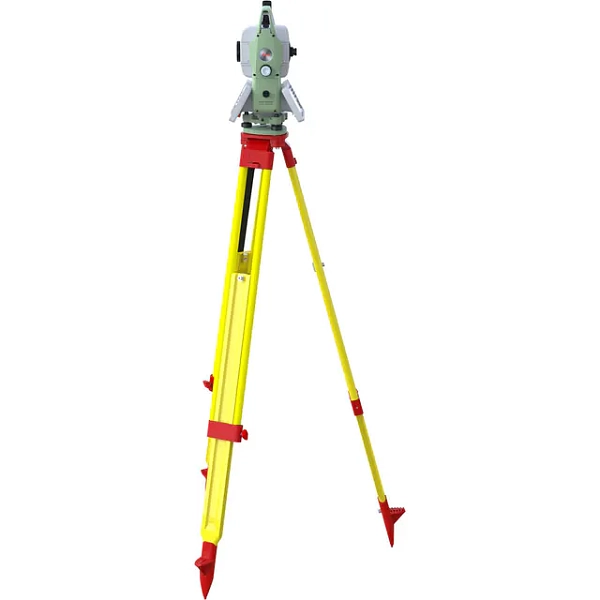

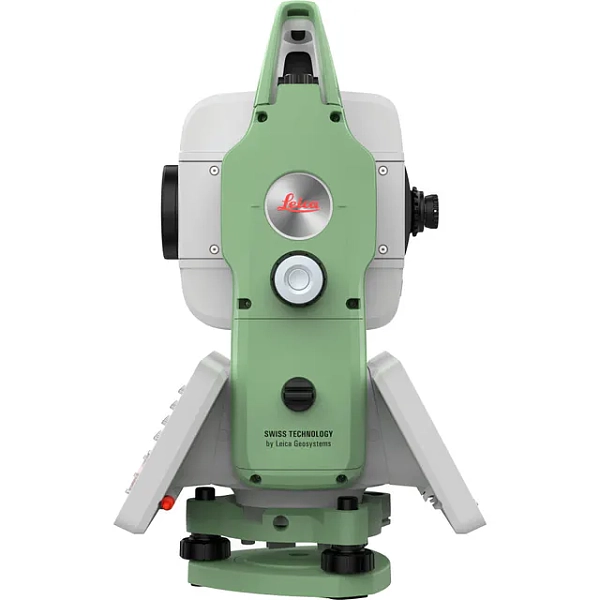

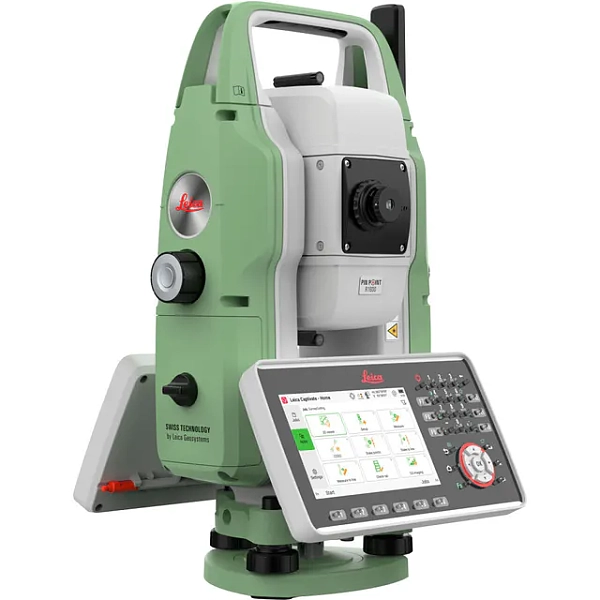

Роботизированный тахеометр Leica TS20 P R1600 (3") Arctic
Роботизированный тахеометр Leica TS20 P R1600 (3") Arctic
Описание

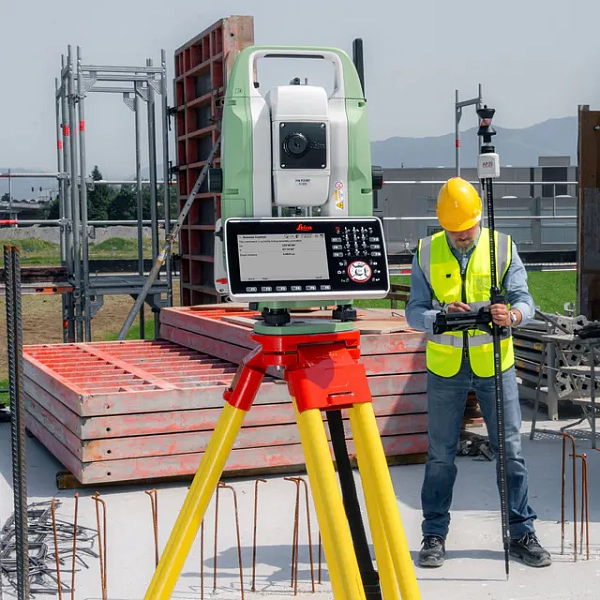

Роботизированный тахеометр Leica TS20 P R1600 (3") Arctic устанавливает новый стандарт производительности при проведении геодезической съемки и сопровождении строительных работ, обеспечивая автоматизацию рутинных процессов с целью минимизации их трудоемкости. Прибор задействует функции искусственного интеллекта, позволяя выполнять угловые измерения с погрешностью не выше 3" на дальностях до 1600 м в безотражательном режиме. Версия Arctic отличается от базового варианта уменьшенным нижним пределом диапазона рабочих температур, который составляет от –35 до +50°C, благодаря чему подходит для эксплуатации в полярных широтах.
Конструкционные особенности
Для углового позиционирования измерителя и реализации автоматизированных функций используются прямоприводные сервомоторы, выполненные по технологии BLDC. Благодаря безредукторному исполнению они отличаются низкой шумностью и высоким эксплуатационным ресурсом. Стандартно электронный тахеометр оборудуется створоуказателем, целеуказателем на основе красного лазера и лазерным отвесом с функцией высотомера.
Автоматические режимы
- Обнаружение призмы и наведение на ее центр

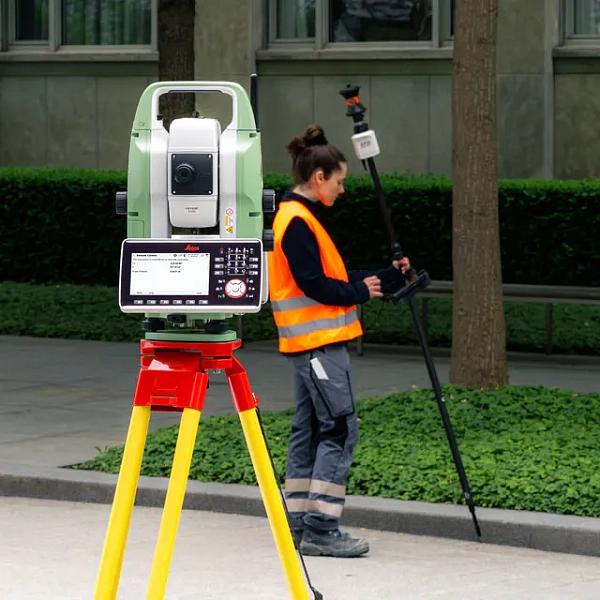

- Сопровождение отражателя в движении
- Повторный поиск и захват призмы при ее временном пропадании из поля зрения измерителя
- Автофокусировка
Функциональные возможности
Соответствуя категории защиты от пыли и водных струй IP66, роботизированный тахеометр Leica TS20 P R1600 (3") Arctic способен учитывать погодные условия при выполнении работ – благодаря реализации функций машинного обучения нейропроцессором, встроенным в центральный процессор, под управлением которого функционирует прибор. Устройство анализирует характер сигналов при выполнении измерений, минимизируя влияние посторонних отражений и ошибок, что повышает точность и достоверность получаемых данных.
Поддерживается прямое взаимодействие между прибором на объекте и удалённым офисом через облачные сервисы, благодаря чему сокращается общее время выполнения работ. Передача данных может производиться через встроенный интерфейс WLAN или с использованием ресурсов контроллера или планшета, к которым роботизированный тахеометр Leica TS20 P R1600 (3") Arctic подключается по каналу Long Range Bluetooth. При задействовании LTE-модуля GMI01, позволяющего использовать eSIM и снабженного отдельной батареей для автономной работы, передача данных осуществляется через сети мобильных операторов. Доступен сервис защиты от кражи GeoCloud Protect, позволяющий контролировать текущее местоположение инструмента через браузер или приложение на смартфоне и дистанционно блокировать его.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 3" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –30°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 3" R1600 Arctic с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
