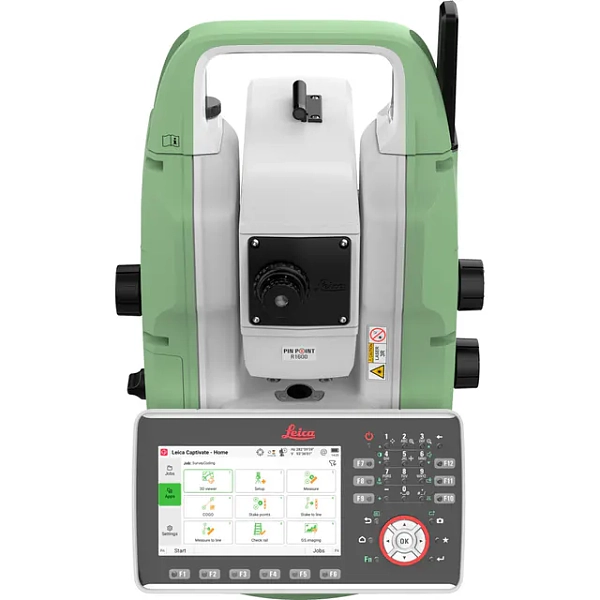

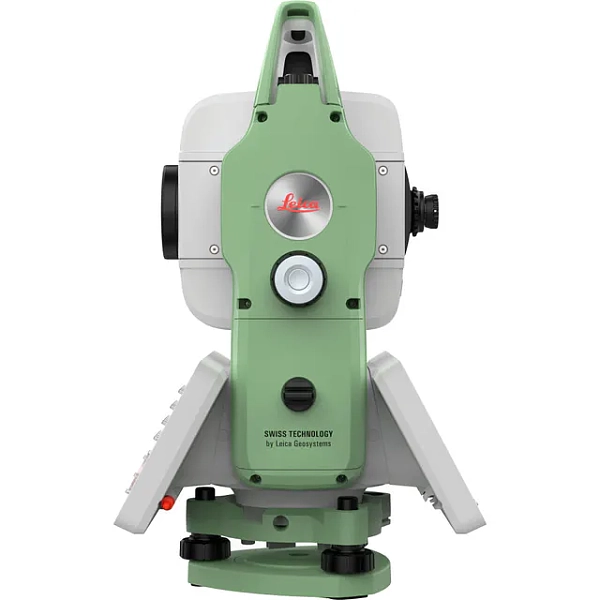

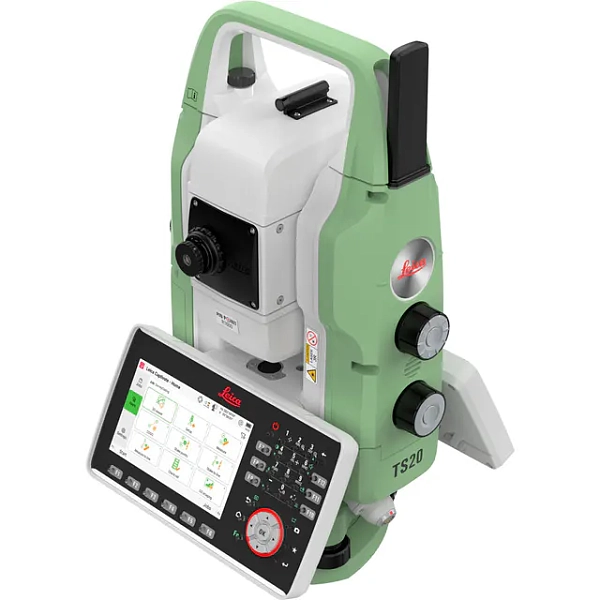

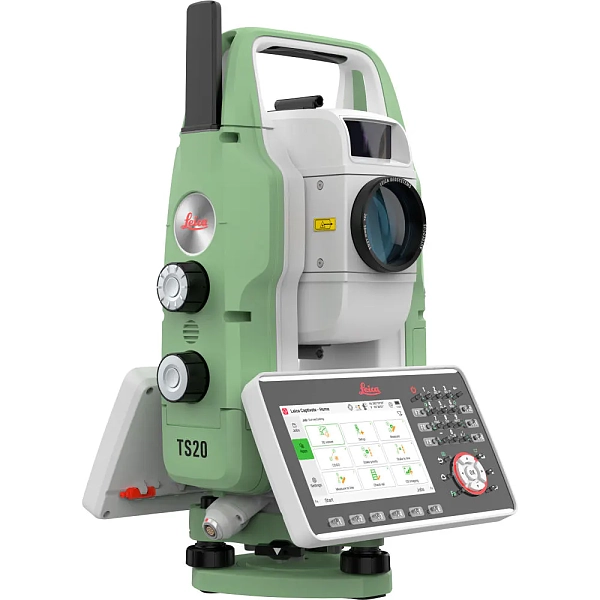

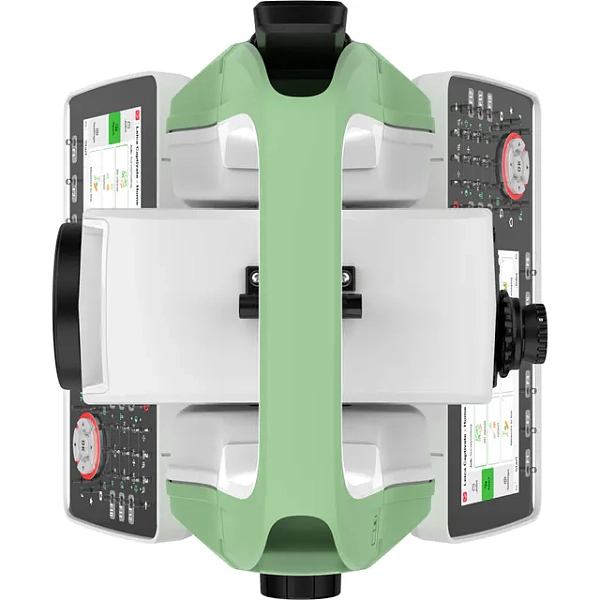

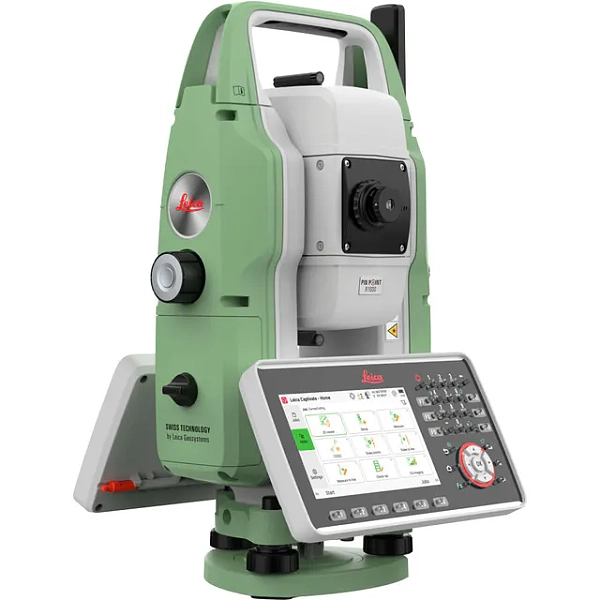

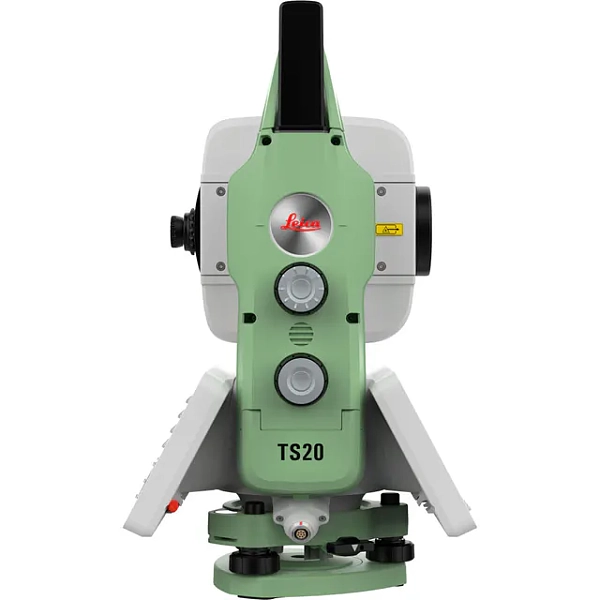

Роботизированный тахеометр Leica TS20 P R1600 (2")
Роботизированный тахеометр Leica TS20 P R1600 (2")
Описание
Роботизированный тахеометр Leica TS20 P R1600 (2") — это мощный, высокопроизводительный инструмент, созданный специально для тех, кому нужен бескомпромиссный автоматизированный робот для эффективной работы в одиночку, но без необходимости в фотограмметрических функциях и встроенной камере. Индекс "P" в названии означает комплектацию Performance. Она предлагает геодезисту чистую скорость, эталонную надежность захвата целей и максимальную дальнобойность лазера, убирая переплату за видеоканал, если съемка ведется классическим методом по экрану полевого контроллера.
Двухсекундная точность (2"): универсальный стандарт для инженерных задач

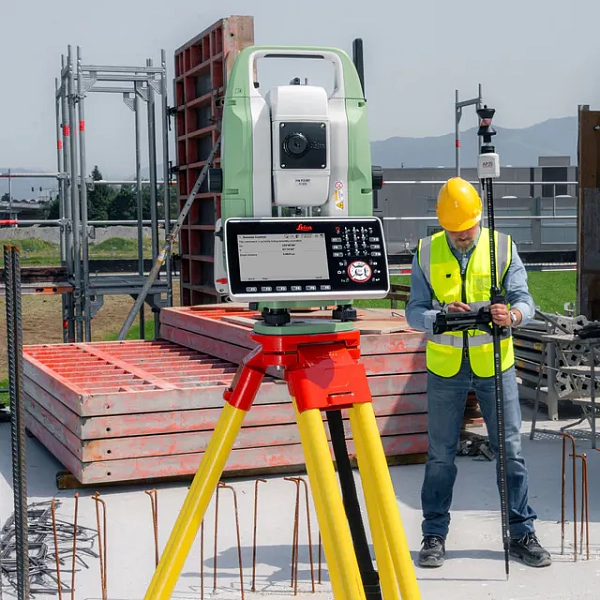

Угловая точность в 2" делает этот электронный тахеометр главным претендентом на роль основного измерительного прибора в парке строительной или изыскательской компании. В отличие от специализированных односекундных систем, этот робот не ограничен рамками узкоцелевого лабораторного мониторинга и идеально раскрывает себя в реальном секторе. С его помощью линейные бригады уверенно выполняют девелоперские проекты любой этажности, осуществляют вынос в натуру главных и вспомогательных осей зданий, координируют установку опалубки и ведут исполнительную съемку монолитных конструкций. Также двухсекундная точность полностью закрывает требования дорожно-строительных компаний при разбивке полотна и дорожной одежды, а кадастровым инженерам гарантирует прецизионное межевание без риска последующих судебных споров.
Дальномер R1600: экстремальная дистанция без отражателя
Главным козырем модели Leica TS20 P R1600 (2") является дальномер, созданный на основе фирменной технологии оцифровки сигнала волновой формы (WFD). Он позволяет исполнителю мгновенно измерять расстояния без использования призмы на колоссальном удалении — до 1600 метров.
- Безопасность на объекте: геодезисту больше не нужно рисковать здоровьем, пробираясь на крутые борта карьеров, подходя к высоковольтным ЛЭП под напряжением или поднимаясь на незавершенные пролеты мостов — прибор возьмет пикет дистанционно за 1.7 секунды.
- Минимальное лазерное пятно: на расстоянии 50 метров размер пятна составляет всего 12 мм х 18 мм, что исключает "размазывание" луча и гарантирует точное попадание на мелкие выступающие элементы, углы зданий или провода.
- Предел возможностей: при переключении в режим работы на стандартную одиночную призму дальность измерений возрастает до 10 000 метров с погрешностью всего 1 мм + 1.0 ppm.
Возможности автоматизации пакета "P" (Performance)

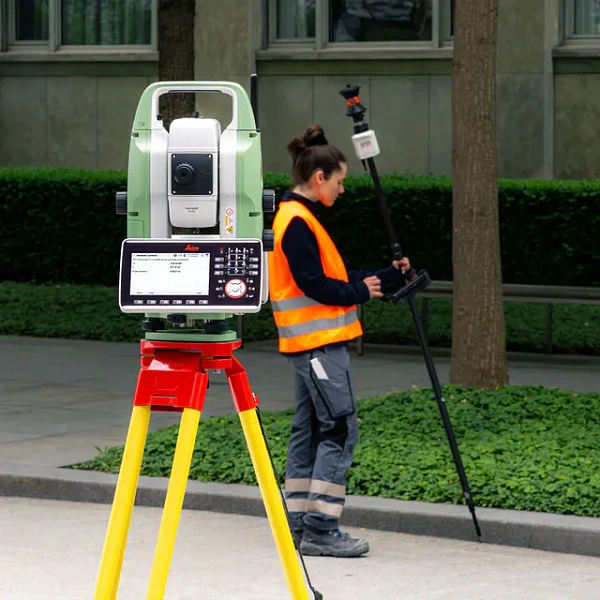

Хотя в модификации Leica TS20 P R1600 (2") отсутствует встроенная CMOS-камера, этот тахеометр остается полноценным и невероятно быстрым роботом для работы в режиме одного оператора. За удержание вехи и скорость позиционирования здесь отвечает мощный аппаратный комплекс:
- Высокоскоростной поиск PowerSearch: если прямая видимость между прибором и вехой прервалась из-за проехавшей техники или колонны, система веерного сканирования обнаружит ваш 360-градусный отражатель за секунды в радиусе до 300 метров.
- Захват "на лету" с Dynamic Lock: вам больше не нужно замирать на месте и ждать, пока робот сориентируется — функция Dynamic Lock перехватывает и жестко блокирует призму непосредственно во время вашего движения, как только вы пересекаете створ лазера.
- Бесколлекторные моторы прямого привода (BLDC): обеспечивают рекордное вращение прибора со скоростью до 200 гон в секунду, что делает модель идеальной для динамичного отслеживания целей и быстрой работы при двух кругах (смена face-to-face занимает всего 1.9 секунды).
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 2" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |

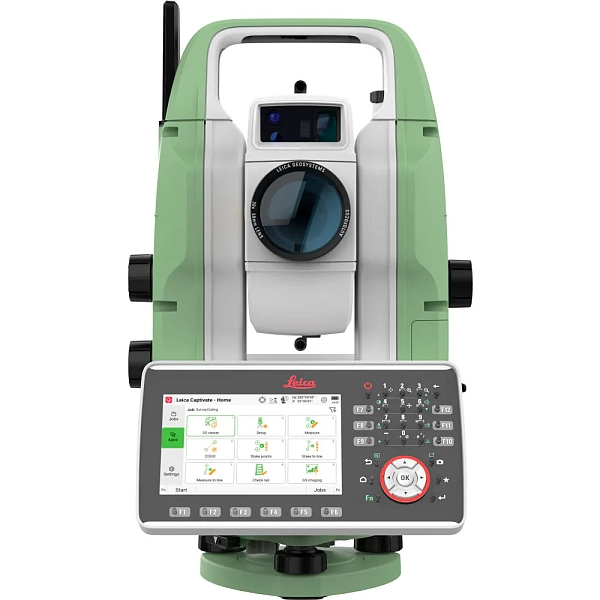

| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 P 2" R1600 с одним 5" WVGA дисплеем | 1 шт. |

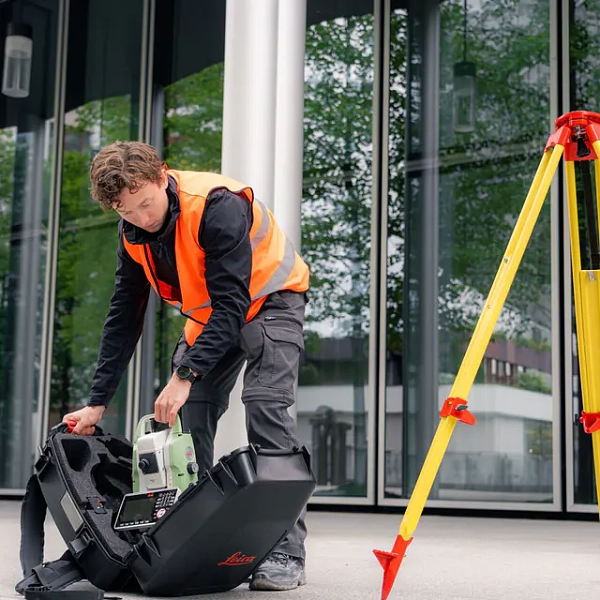

| Транспортировочный кейс GVP763 | 1 шт. |
