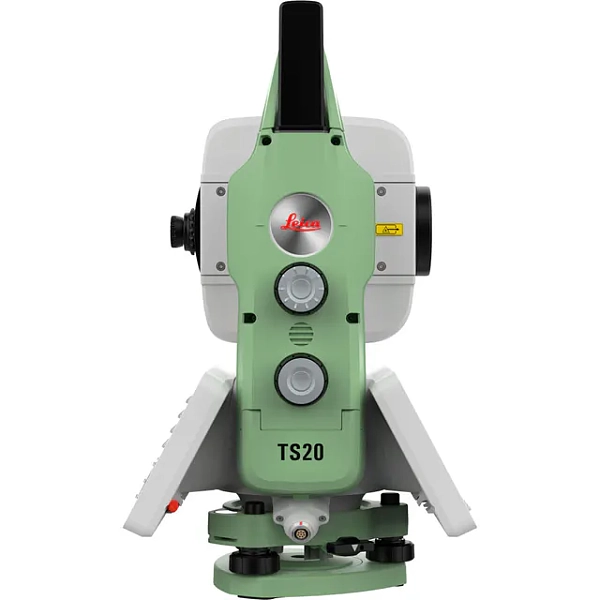

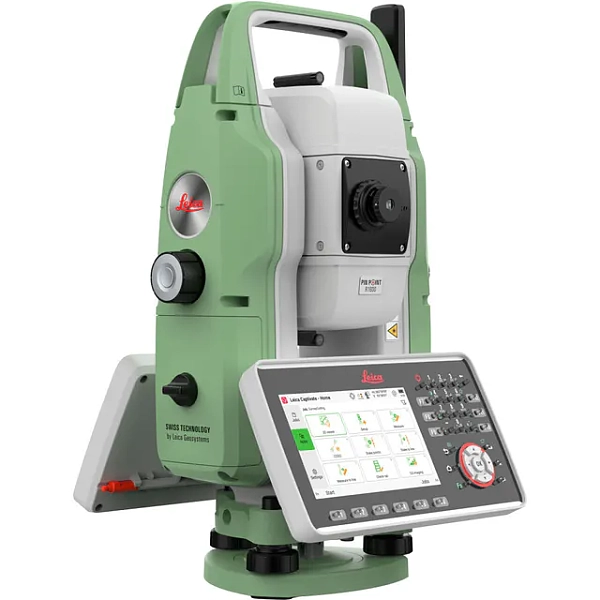

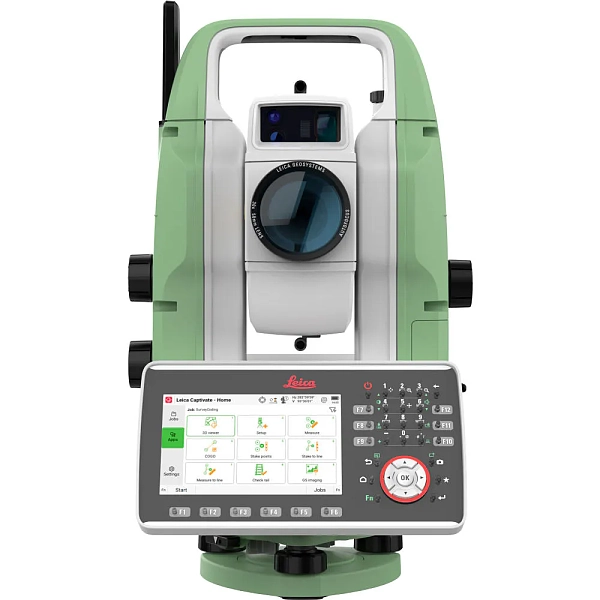

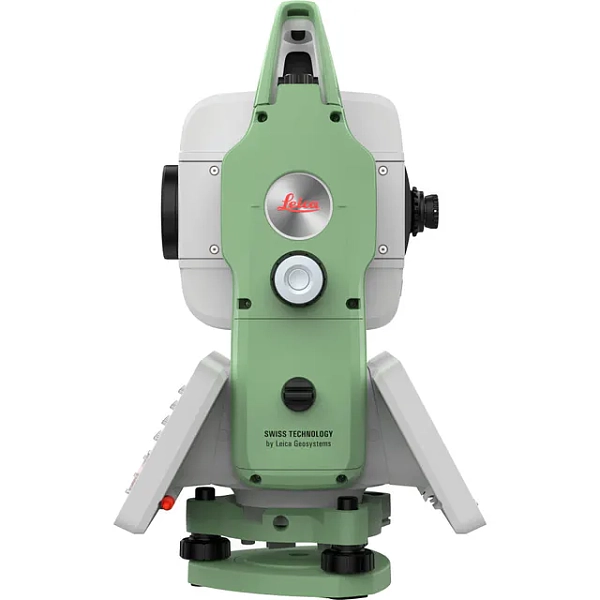

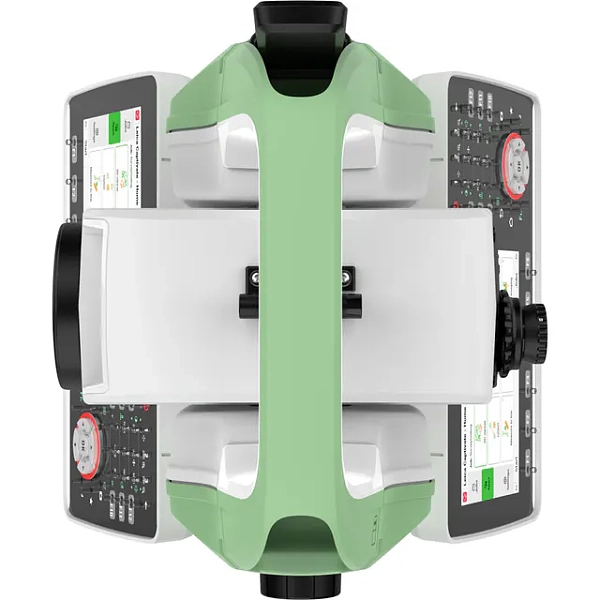

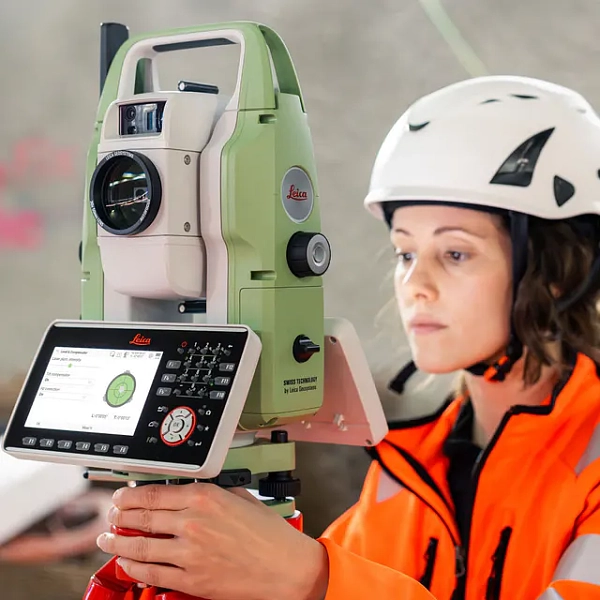

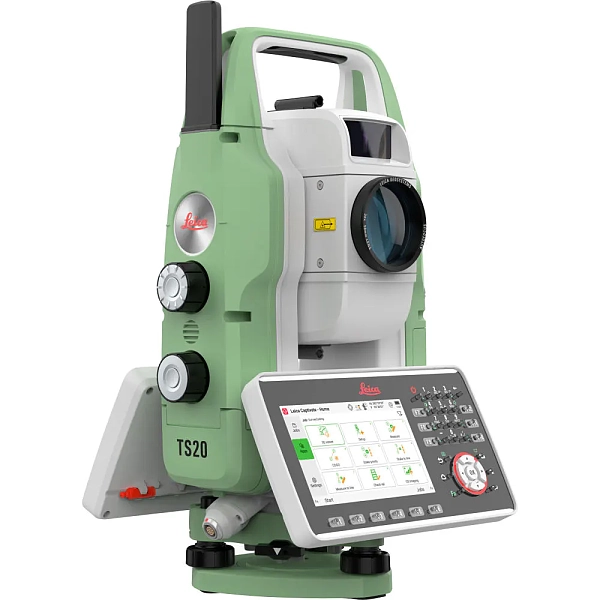

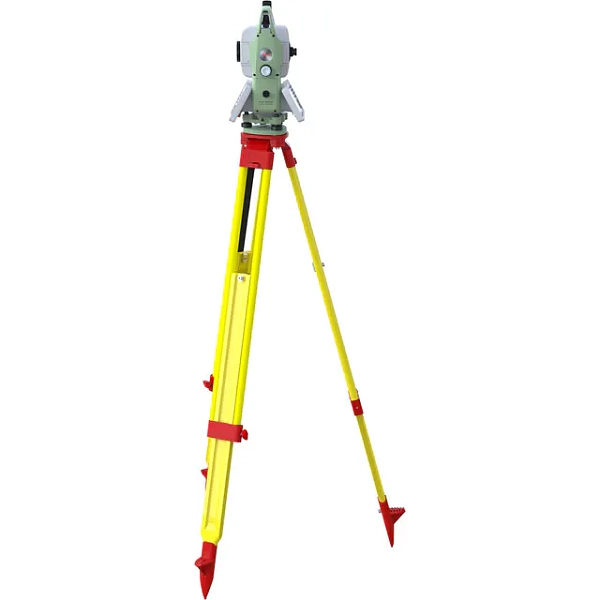

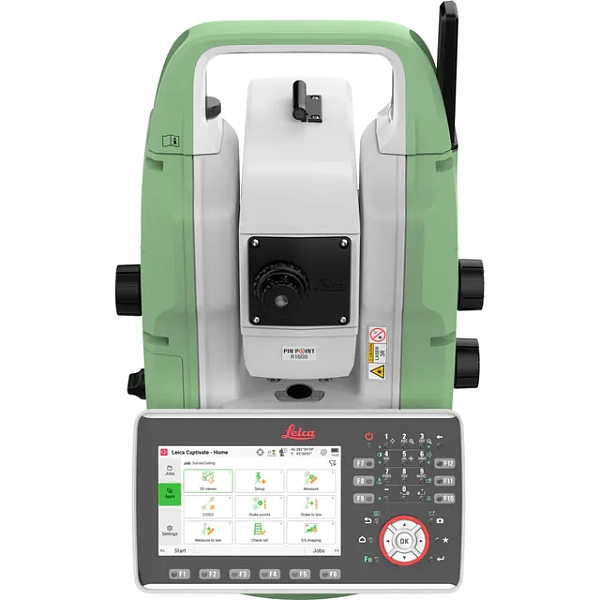

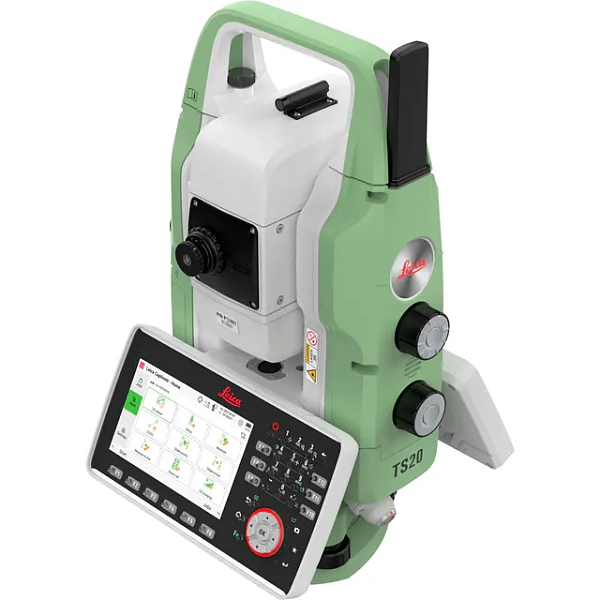

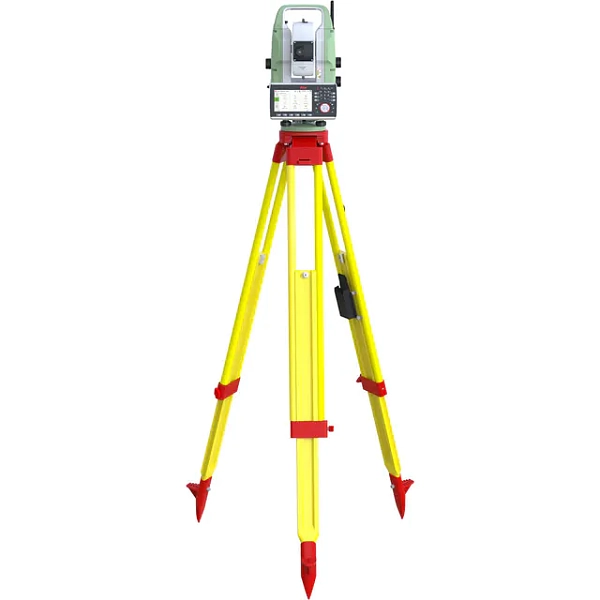

Роботизированный тахеометр Leica TS20 I R1600 (5")
Роботизированный тахеометр Leica TS20 I R1600 (5")
Описание
Роботизированный тахеометр Leica TS20 I R1600 (5") — это самое доступное и экономически сбалансированное решение в флагманской линейке Leica Geosystems. Пятисекундная угловая точность делает этот прибор идеальным выбором для компаний, которым не требуются жесткие субмиллиметровые допуски высокоточного мониторинга, но жизненно необходима максимальная скорость роботизированной съемки. Модификация "I" со встроенным нейропроцессором (NPU) превращает тахеометр в автономный измерительный комплекс, позволяя выполнять огромные объемы полевых работ силами всего одного специалиста.
Для каких задач достаточно точности 5"?
Угловая точность 5" является стандартной и полностью достаточной для подавляющего большинства повседневных строительных и изыскательских работ. Электронный тахеометр наиболее эффективен в следующих сценариях:
- Ландшафтное проектирование и подсчет объемов: оперативное определение объемов земляных масс в котлованах, на складах сыпучих материалов и карьерах.

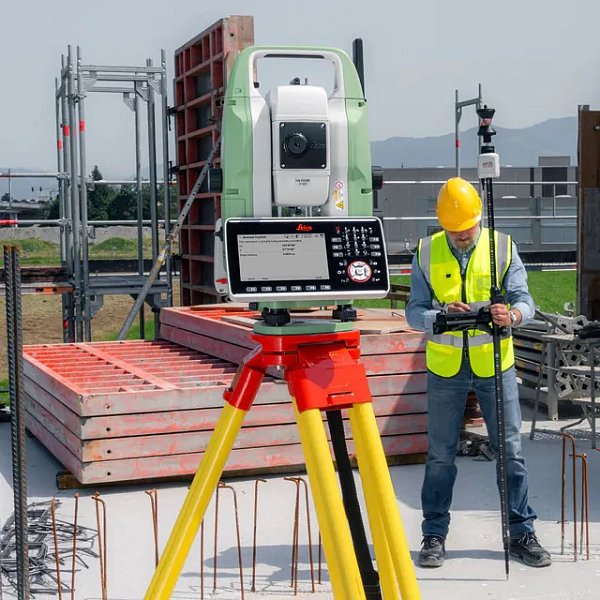

- Общестроительные работы: вынос в натуру контуров зданий, разбивка осей для малоэтажного строительства, планировка территорий и дорожного полотна.
- Топографическая съемка: создание детальных планов местности и цифровых моделей рельефа (ЦМР) для проектирования линейных и площадных объектов.
- Кадастровый учет: определение и вынос в натуру границ земельных участков, межевание и подготовка планов территорий.
Возможности дальномера R1600
Дальномер на базе технологии WFD (Wave Form Digitizer) позволяет брать пикеты без отражателя на расстоянии до 1600 метров. Для Leica TS20 I R1600 (5") это колоссальное преимущество: инженер может мгновенно и безопасно координировать удаленные или опасные объекты (неприступные склоны, строительные конструкции на высоте, ЛЭП), не приближаясь к ним. Время измерения составляет всего 1.7 секунды, а при работе на стандартный отражатель дальность увеличивается до 10 000 метров.
Модификация "I": интеллектуальный робот
Буква "I" указывает на максимальное функциональное оснащение прибора, где за автоматизацию отвечает искусственный интеллект и встроенная камера:
- Цифровое зрение (Imaging): обзорная 20-мегапиксельная CMOS-камера транслирует видео (20 кадров/сек) на экран, позволяя наводиться на цели дистанционно и фиксировать фотоабрисы прямо в ПО Leica Captivate.
- Распознавание целей с AI-Detect: нейросеть автоматически идентифицирует профиль вехи и сверяет его с настройками проекта, полностью исключая ошибки из-за случайного наведения на сторонние призмы или бликующие поверхности.
- Поиск и захват (PowerSearch и Dynamic Lock): система веерного поиска находит 360-градусный отражатель за секунды, а функция Dynamic Lock мгновенно перехватывает цель "на лету", как только вы пересекаете створ лазера.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 5" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Есть |
| Работа с изображениями | Есть |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | 20 MP CMOS |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 I 5" R1600 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
