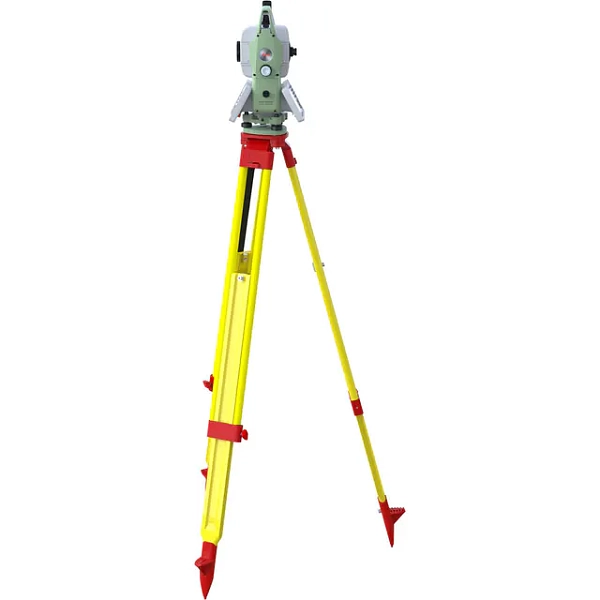

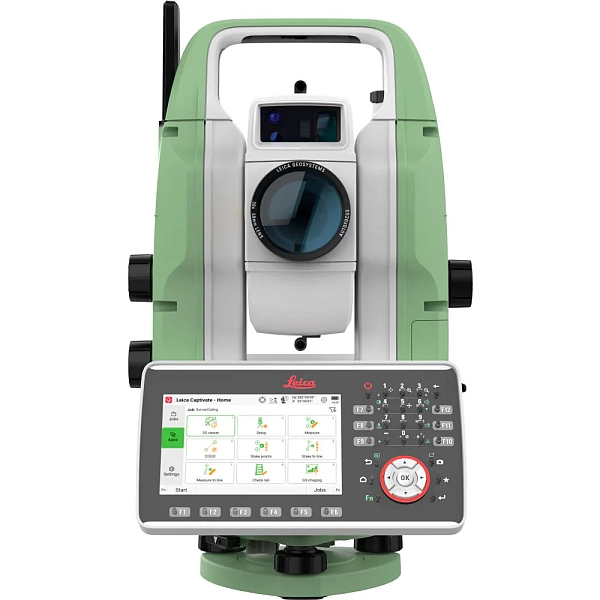

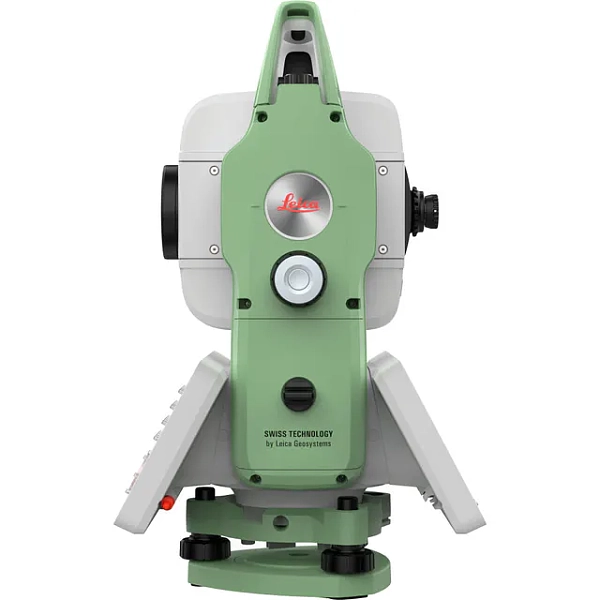

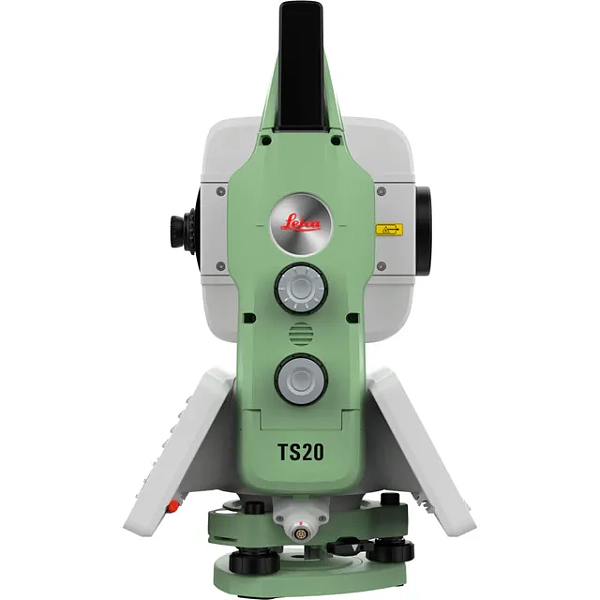

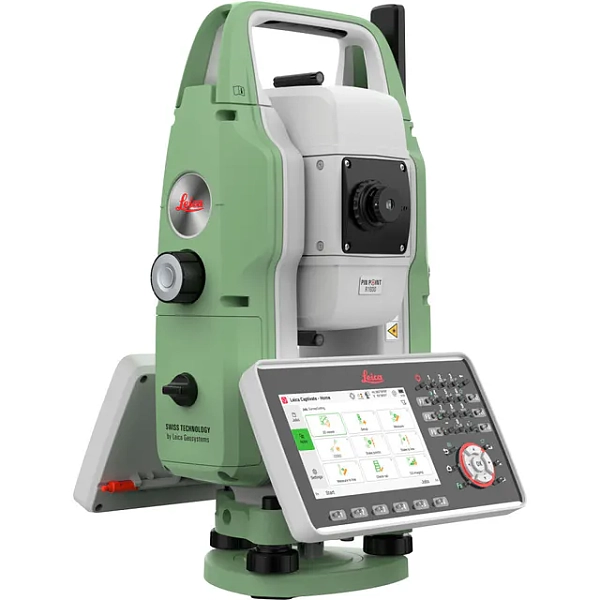

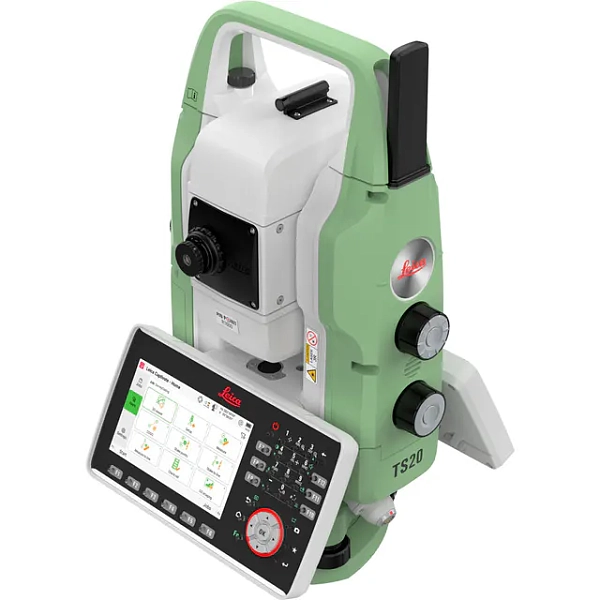

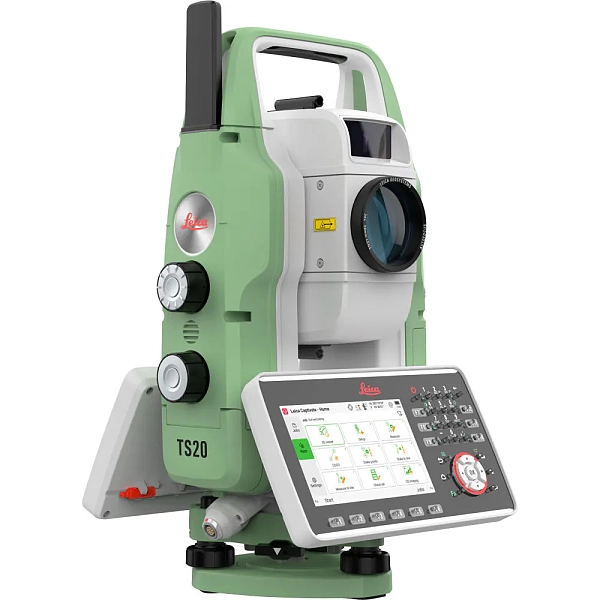

Роботизированный тахеометр Leica TS20 A R1600 (3")
Роботизированный тахеометр Leica TS20 A R1600 (3")
Описание
Роботизированный тахеометр Leica TS20 A R1600 (3") – интеллектуальный прибор с автоматизированными функциями, который, благодаря высокозащищенному исполнению оптимально подходит для использования в строительных отраслях и для решения геодезических задач в сложных полевых условиях. Модель с 3-секундной угловой точностью отличается большой рабочей дальностью: до 1600 м в безотражательном режиме и до 3,5 км – при использовании стандартной призмы GPR1, что обеспечивает использование лазерных излучателей дальномерной системы и целеуказателя увеличенной мощности, до 1,8 мВт и 3,7 мВт соответственно. Благодаря этому работы по съемке и разметке на объектах с большой площадью занимают меньше времени, позволяя задействовать минимальное количество станций.
Функциональные возможности и преимущества
Работая под управлением ОС Linux, роботизированный тахеометр Leica TS20 A R1600 (3") поставляется с пакетом полевого ПО Leica Captivate. Оно обеспечивает автоматическое снятие показаний, выполнение необходимых расчетов, сохранение и передачу данных на внешние устройства и поддерживает дистанционное управление. Лазерный целеуказатель визуализирует направление прицеливания, минимизируя вероятность ошибок. Встроенный нейропроцессор с функцией машинного обучения позволяет задействовать ресурсы искусственного интеллекта для оптимизации рабочих процессов и снижения погрешности при выполнении измерений в сложных условиях – при сильном запылении, по время дождя и т.п.
Конструкционные особенности
- Бесколлекторные сервоприводы Direct Drives, используемые для вертикального и горизонтального наведения устройства, обладают высоким быстродействием и точностью углового позиционирования, обеспечивая разворот измерителя на 180° всего за 1 с.
- Интегрированный Bluetooth-модем поддерживает режим Long Range, позволяя дистанционно управлять электронным тахеометром с помощью контроллера или полевого планшета на больших расстояниях.
- Система ATR на основе лазера невидимого спектра реализует функцию обнаружения отражателя на дальности до 2 км и автоматического наведения на его центр, снижая трудоемкость и временные затраты при выполнении замеров.
- Опциональный модуль мобильной связи GMI01 с поддержкой eSIM, снабженный дополнительной батареей для работы при отключенном аккумуляторе прибора, обеспечивает доступ к Интернету для передачи данных в офис в полевых условиях без задействования WLAN или внешних устройств, а также позволяет использовать функции сервиса GeoCloud Protect для недопущения хищения аппарата.
| ТИП ПРИБОРА | |
| Тип тахеометра | Роботизированный |
| Наводящие винты | Бесконечные |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Угловая точность | 3" |
| БЕЗОТРАЖАТЕЛЬНЫЕ ИЗМЕРЕНИЯ | |
| Дальность без отражателя | 1600 м |
| Точность | ± (2.0 мм + 2.0 ppm) |
| Время | 1.7 сек |
| ИЗМЕРЕНИЯ НА ОТРАЖАТЕЛЬ | |
| Дальность | 10000 м |
| Точность | ± (1.0 мм + 1.0 ppm) |
| Время | 1.3 сек |
| КОМПЕНСАТОР | |
| Тип | Двухосевой |
| Диапазон работы | 4' |
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Увеличение | 30x |
| Подсветка сетки нитей | Есть |
| Мин. фокусное расстояние | 1,45 |
| РОБОТИЗИРОВАННАЯ СЪЕМКА | |
| Съемка по сетке | Есть |
| Автоматическое наведение на цель | Есть |
| Поиск отражателя | Нет |
| Работа с изображениями | Нет |
| Скорость вращения | 180°/ 1.9 сек |
| ФОТОГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ | |
| Камера | Нет |
| ПИТАНИЕ | |
| Батарея | Li-Ion аккумулятор |
| Время работы | 5 ч |
| ЗАПИСЬ ДАННЫХ | |
| Порты | Ethernet, USB-C®, Bluetooth®, WLAN |
| USB | Type-C |
| Внутренняя память | 32 Гб |
| ДИСПЛЕЙ | |
| Тип | Цветной сенсорный |
| Разрешения дисплея | 5" WVGA |
| Подсветка | Есть |
| Кол-во дисплеев | 1 |
| КЛАВИАТУРА | |
| Тип | Буквенно-цифровая |
| Кол-во клавиш | 37 |
| ЦЕНТРИР | |
| Тип | Лазерный |
| Точность центрирования | 1,5 мм на 1,5 м |
| AutoHeight (авто измерение высоты) | Есть |
| ПОЛЕВОЕ ПО | |
| Программное обеспечение | Leica Captivate TS/MS (опция) |
| Прикладные программы (опции) | Measure / Stake to Line, Measure to Plane or Grid, Area Division, DTM Stakeout, Volume Calculation, Road, Tunnel, Rail, Hidden Point, Traverse, Sets of Angles, QuickVolume, Machine Control, TPS Monitoring, GeoCom |
| Работы c данными сканирования | Есть |
| Поддержка BIM-моделей | Есть |
| ОБЩИЕ СВЕДЕНИЯ | |
| Указатель створа | Есть |
| Рабочая температура | –20°C до + 50°C |
| Защита от пыли и влаги | IP66 |
| Вес | 6.03 кг (с аккумулятором) |
| Наименование | Количество |
| Роботизированный тахеометр LEICA TS20 A 3" R1600 с одним 5" WVGA дисплеем | 1 шт. |
| Транспортировочный кейс GVP763 | 1 шт. |
