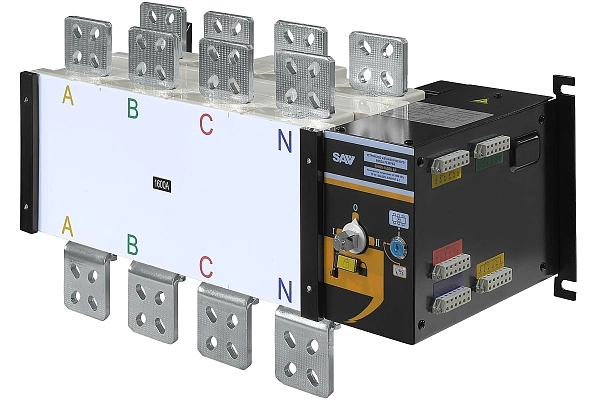

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1600 4P
- Арт. 019361
- Арт. 019361
Компактный реверсивный рубильник с встроенным моторным приводом, рассчитанный на работу в составе систем АВР и управление от внешнего контроллера. Решение оптимально для коммутации цепей с номинальным током до 1600 А и напряжением до 400 В, обеспечивая быстрое и безопасное переключение между вводами.
- Безыскровое переключение нагрузки для более стабильной и безопасной коммутации.
- Полное отключение в «нулевом положении» — удобно для обслуживания и аварийных ситуаций.
- Два режима работы: автоматический и ручной.
- Возможность ручного переключения при необходимости.
Режим AUTO (автоматический)
- Переключение выполняется встроенной платой управления по внешним командам.
- Плата управляет мотором с редуктором, который замыкает/размыкает силовые контакты.
- При перегреве электродвигателя свыше 110°C устройство размыкает цепь (защита от перегрузки/превышения тока).
- Если в AUTO выполнить переключение вручную, через 60 секунд механизм вернётся в исходное положение.
Режим MANUAL (ручной)
- Переключение выполняется только рукояткой.
- Плата и привод управления отключены.
Безопасность при обслуживании
- Для работ по ремонту и сервису переведите устройство в MANUAL и зафиксируйте рукоятку механическим фиксатором (вытянув её) — это блокирует случайное переключение.
Конструктивные преимущества
- Медные контакты с промышленным покрытием — лучшая проводимость, защита от окисления, меньший нагрев и увеличенный ресурс (до +45%), без необходимости обслуживания контактов.
- Прочный привод с редуктором на стальных прямозубых шестернях, металлическими тягами и ограничителем хода с буферной пружиной — ресурс выше (до +45%) и надёжность срабатывания выше (до +50%).
- Термозащита двигателя и неопреновая изоляция — снижение вероятности ранних отказов (до −30%).
- Точная сборка блока управления на беспылевом участке — минимизация производственных дефектов.
Основные параметры
- Номинальный ток: 1600 А
- Количество полюсов: 4P
- Номинальное напряжение: 400 В
- Напряжение управления (Vs): 220 В
- Время переключения I–II / II–I: 1,2 с
- Номинальное напряжение изоляции (Ui): 1000 В
- Импульсное напряжение (Uimp): 12 кВ
- Класс защиты: IP20
- Габариты (Д×Ш×В): 1007×330×370 мм
- Масса: 44 кг (брутто: 50 кг)
Условия применения и хранения
- Температура эксплуатации: −20…+45°C (средняя за 24 часа — не выше +35°C).
- Влажность: до 50% при +40°C без конденсации; при более низких температурах допускается выше (до 90% с учётом риска конденсата при перепадах температуры).
- Высота установки: до 2000 м (выше — допустимый ток снижается).
- Место установки: без сильных вибраций/толчков, без коррозионных паров и газов, без токопроводящей пыли, взрывоопасных веществ и сильных электромагнитных полей.
- Допустимый угол наклона: ±23°.
- Хранение: −30…+70°C, сухое помещение без коррозионно-активных испарений.
- Гарантия: 12 месяцев.
