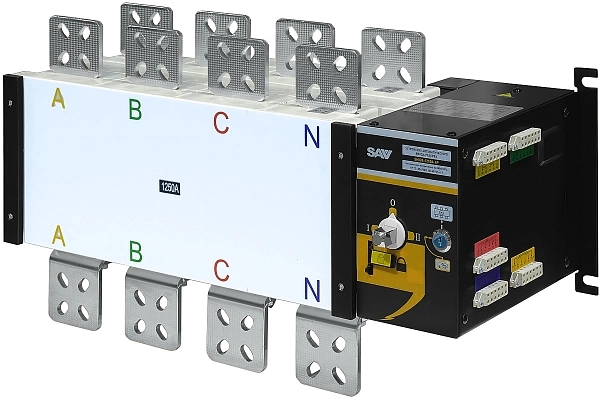

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1250 4P
- Арт. 019360
- Арт. 019360
Реверсивный рубильник для систем АВР предназначен для быстрого и безопасного переключения питания между основным и резервным вводом. Компактная конструкция со встроенным моторным приводом рассчитана на работу под управлением внешнего контроллера, обеспечивая стабильное переключение нагрузки и удобство эксплуатации в щитах и шкафах автоматического ввода резерва.
- Безыскровое переключение нагрузки при смене ввода.
- Полное отключение цепи в «нулевом» положении.
- Ручное управление — возможность переключения рукояткой при необходимости.
- Два режима работы: AUTO (автоматический) и MANUAL (ручной) — выбираются ключом.
Режим AUTO
- Переключение выполняется встроенной платой управления по внешним командам: плата управляет мотором с редуктором, который замыкает/размыкает контакты.
- Предусмотрена термозащита двигателя: при перегреве электромотора свыше 110 °C устройство размыкает цепь.
- Если в AUTO выполнить переключение вручную, через 60 секунд механизм вернётся в исходное положение.
Режим MANUAL
- Переключение возможно только рукояткой.
- Плата и привод управления отключены.
- Для обслуживания рекомендуется перевести устройство в MANUAL и зафиксировать рукоятку механическим фиксатором (вытянуть) — это блокирует случайное переключение.
Надёжность и ресурс
- Контакты из меди с промышленным покрытием улучшают проводимость и защищают от окисления — меньше нагрев, увеличенный срок службы, обслуживание контактов не требуется.
- Привод с редуктором на стальных прямозубых шестернях, металлических тягах и ограничителе хода с буферной пружиной повышает ресурс и стабильность срабатывания.
- Термозащита двигателя и изоляция повышают устойчивость к перегреву и снижают риск ранних отказов.
- Точная сборка блока управления на беспылевом участке помогает минимизировать производственные дефекты.
Технические характеристики
- Номинальный ток: 1250 А
- Количество полюсов: 4P
- Номинальное напряжение: 400 В
- Напряжение управления Vs: 220 В
- Время переключения I–II / II–I: 1,2 с
- Номинальное напряжение изоляции Ui: 1000 В
- Импульсное напряжение Uimp: 12 кВ
- Коммутационная способность: 10×Iном
- Отключающая способность: 8×Iном
- Ток термической стойкости Ith: 1250 А
- Кратковременное отклонение номинального тока: 50 кА
- Номинальный предел мощности КЗ: 100 кА
- Класс защиты: IP20
- Класс защиты обмотки: III
- Габариты (Д×Ш×В): 633×370×330 мм
- Масса: 37 кг (брутто: 43 кг)
Условия эксплуатации и хранения
- Температура окружающей среды: -20…+45 °C (средняя за 24 часа — не выше +35 °C).
- Влажность: до 50% при +40 °C без конденсации; при более низких температурах допускается выше (в т.ч. до 90% с учётом риска конденсата при перепадах).
- Высота установки: до 2000 м (выше — допустимый ток снижается).
- Монтаж: место без сильных вибраций/ударов, без коррозионных паров и газов, без токопроводящей пыли и опасных веществ, без сильных электромагнитных полей.
- Допустимый угол наклона: ±23°.
- Хранение: -30…+70 °C, сухое помещение без коррозионно-активных испарений.
- Гарантия: 12 месяцев.
