Реверсивный рубильник SQ5-250/4 ~400V In250A
- Арт. 009723
- Арт. 009723

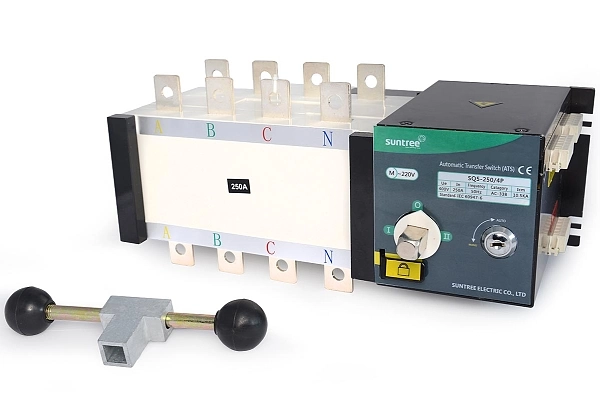

Реверсивный рубильник SQ5-250/4 ~400V In250A
SQ5-250/4 — моторизированный реверсивный рубильник (переключатель ввода) для надежного переключения нагрузки между двумя источниками электропитания (основной/резервный). Применяется при сборке шкафов автоматического ввода резерва (АВР) и в системах, где критична непрерывность питания оборудования.
Устройство рассчитано на работу в сетях переменного тока с номинальным напряжением ~400 В и номинальным током 250 А. Переключение выполняется с фиксированным временем 1,1 с (I–II или II–I), что обеспечивает предсказуемую работу схемы АВР и стабильность питания потребителей.
Ключевые преимущества
- Переключение между двумя вводами для повышения надежности электроснабжения.
- Высокая стойкость к токам КЗ: кратковременное отклонение номинального тока до 25 кА, номинальный предел мощности КЗ — 17 кА.
- Уверенная коммутация под нагрузкой: номинальная коммутационная способность — 8Iном., номинальная отключающая способность — 6Iном.
- Моторный привод и управление с номинальным рабочим напряжением управления Vs 220 В.
- Повышенная электрическая прочность: напряжение изоляции Ui 500 В, импульсное напряжение Uimp 8 кВ.
- Работа в условиях повышенной влажности: допустимая влажность — не более 95%.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный ток (In) | 250 А |
| Номинальное напряжение | ~400 В |
| Номинальное рабочее напряжение управления (Vs) | 220 В |
| Номинальная коммутационная способность | 8Iном. |
| Номинальная отключающая способность | 6Iном. |
| Номинальный предел мощности КЗ | 17 кА |
| Кратковременное отклонение номинального тока | 25 кА |
| Ток термической стойкости (Ith) | 250 А |
| Время переключения I–II или II–I | 1,1 с |
| Номинальное напряжение изоляции (Ui) | 500 В |
| Номинальное импульсное напряжение (Uimp) | 8 кВ |
| Допустимая влажность | не более 95% |
| Габаритные размеры (Д×Ш×В) | 362×170×208 мм |
| Длина | 362 мм |
| Ширина | 170 мм |
| Высота | 208 мм |
| Масса | 11,3 кг |
| Вес брутто | 12,3 кг |
Назначение и применение
Реверсивный рубильник SQ5-250/4 подходит для установки в составе шкафов АВР и распределительных щитов, где требуется автоматизированное или управляемое переключение питания между вводами. Оптимален для объектов с резервным источником (например, генераторной установкой) и для нагрузок, чувствительных к перерывам электроснабжения.
