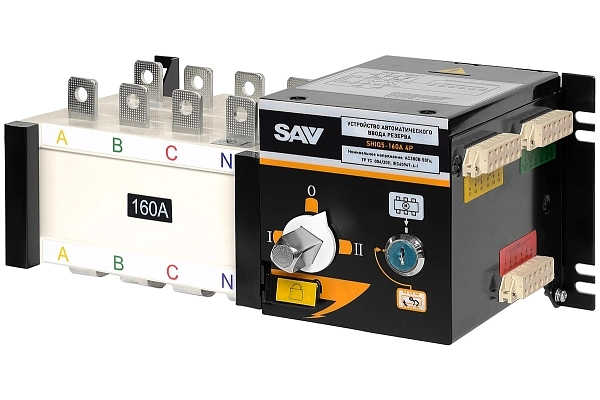

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P
- Арт. 019924
- Арт. 019924
Компактный реверсивный рубильник с встроенным моторным приводом, предназначенный для работы в составе систем АВР с внешним контроллером. Устройство рассчитано на 4-полюсное переключение и обеспечивает быстрое и безопасное переведение нагрузки между вводами с возможностью полного отключения в «нулевом» положении.
- безыскровое переключение нагрузки;
- полное размыкание цепи в положении «0»;
- возможность ручного управления;
- выбор режима работы ключом: AUTO (автоматический) / MANUAL (ручной).
Режим AUTO
- переключение выполняется встроенной платой управления по внешним командам;
- плата управляет мотором с редуктором, который замыкает и размыкает силовые контакты;
- при перегреве электродвигателя свыше 110°C рубильник размыкается для защиты;
- если выполнить переключение вручную в AUTO, через 60 секунд устройство вернётся в исходное положение.
Режим MANUAL
- переключение выполняется только рукояткой;
- плата и привод управления отключены.
Безопасность при обслуживании
- переведите устройство в режим MANUAL;
- зафиксируйте рукоятку механическим фиксатором (вытянув её) — это блокирует случайное переключение.
Конструктивные преимущества
- Медные контакты с промышленным покрытием — лучшая проводимость, защита от окисления, меньший нагрев и увеличенный ресурс (до +45%), без необходимости обслуживания контактов.
- Прочный привод с редуктором на стальных прямозубых шестернях, металлическими тягами и ограничителем хода с буферной пружиной — ресурс выше (до +45%) и надёжность срабатывания выше (до +50%).
- Термозащита двигателя и изоляция — устойчивость к высоким температурам, снижение вероятности ранних отказов (до −30%).
- Точная сборка блока управления на беспылевом участке — минимизация дефектов (менее 1 на 10 000 изделий).
Основные параметры
- номинальный ток: 160 А;
- количество полюсов: 4P;
- номинальное напряжение: 400 В;
- напряжение управления Vs: 220 В;
- время переключения I–II / II–I: 1,0 с;
- класс защиты: IP20;
- габариты (Д×Ш×В): 406×135×261 мм;
- масса: 5,2 кг (брутто: 6 кг).
Условия эксплуатации
- температура окружающей среды: −20…+45°C (средняя за 24 часа — не выше +35°C);
- влажность: до 50% при +40°C без конденсации; допускается до 90% при более низких температурах с учётом риска конденсата;
- высота установки: до 2000 м (выше — требуется снижение расчётного тока);
- место монтажа: без сильных вибраций/ударов, без агрессивных паров и газов, без токопроводящей пыли, взрывоопасных веществ и сильных ЭМ-полей;
- допустимый угол наклона: ±23°;
- хранение: −30…+70°C, сухое помещение без коррозионно-активных испарений.
Гарантия: 12 месяцев.
