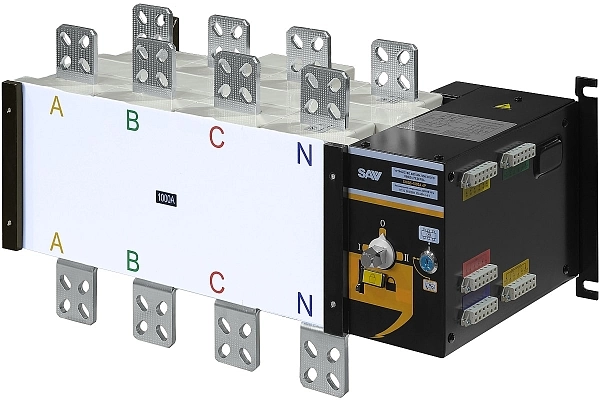

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1000 4P
- Арт. 019359
- Арт. 019359
Реверсивный рубильник для систем АВР с встроенным моторным приводом переключения. Рассчитан на работу с внешним контроллером ввода резерва и подходит для сетей 400 В. Конструкция выполнена в компактном корпусе для номинального тока 1000 А и ориентирована на длительную эксплуатацию в силовых щитах.
- безыскровое переключение нагрузки;
- полное отключение цепи в «нулевом» положении;
- возможность ручного управления;
- переключение режимов ключом: AUTO (автоматический) / MANUAL (ручной).
Режим AUTO
- управление выполняет встроенная плата по внешним командам контроллера;
- плата подаёт команды мотору с редуктором, который замыкает/размыкает силовые контакты;
- при перегреве электромотора свыше 110°C (перегрузка/превышение тока) устройство размыкает цепь;
- если выполнить ручное переключение в AUTO, через 60 секунд механизм вернётся в исходное положение.
Режим MANUAL
- переключение выполняется только рукояткой;
- плата и привод управления отключены.
Безопасность при обслуживании
- переведите устройство в режим MANUAL;
- зафиксируйте рукоятку механическим фиксатором (вытянув её) — это блокирует случайное переключение.
Конструктивные преимущества
- Медные контакты с промышленным покрытием — выше проводимость, защита от окисления, меньше нагрев и увеличенный ресурс (до +45%), без необходимости обслуживания контактов.
- Привод с редуктором на стальных прямозубых шестернях, металлических тягах и ограничителе хода с буферной пружиной — увеличенный срок службы (до +45%) и более высокая надёжность срабатывания (до +50%).
- Термозащита двигателя и изоляция — снижение вероятности ранних отказов (до −30%), устойчивость к нагреву до 110°C.
- Точная сборка блока управления на беспылевом участке — снижение уровня дефектов до менее 1 на 10 000 изделий.
Основные характеристики
- номинальный ток: 1000 А;
- количество полюсов: 4P;
- номинальное напряжение сети: 400 В;
- напряжение управления (Vs): 220 В;
- время переключения I–II / II–I: 1,2 с;
- класс защиты: IP20;
- габариты (Д×Ш×В): 1007×370×330 мм;
- масса: 36,8 кг (брутто 42,5 кг).
Условия применения и хранения
- температура эксплуатации: −20…+45°C (средняя за 24 часа — не выше +35°C);
- влажность: до 50% при +40°C без конденсации (при более низких температурах допускается выше; до 90% с учётом риска конденсата при перепадах);
- высота установки: до 2000 м (выше — допустимый ток снижается);
- место установки: без сильных вибраций/ударов, без коррозионных паров и газов, без токопроводящей пыли и опасных веществ, без сильных электромагнитных полей;
- допустимый угол наклона: ±23°;
- хранение: −30…+70°C, сухое помещение без коррозионно-активных испарений;
- гарантия: 12 месяцев.
