Назначение

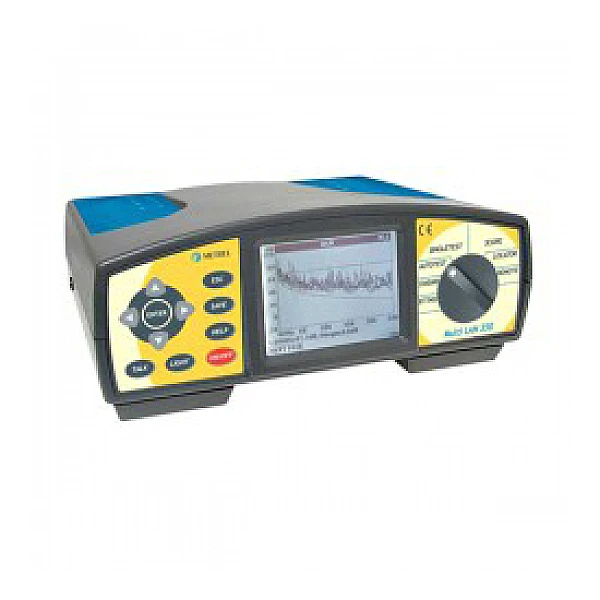

Портативный кабельный анализатор MI 2016 предназначен для тестирования и сертификации кабельных сетей на частотах до 350 МГц. Прибор создан с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, различными режимами работы, позволяющими точно определять место повреждения и идентифицировать кабели.
Всё перечисленное позволяет с успехом использовать MI 2016 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.
Особенности прибора
- Тестирование правильности разводки;
- Измерение длины кабеля и скорости распространения сигнала;
- Измерение задержки распространения сигнала;
- Измерение разности задержки распространения сигнала каждой из пар;
- Измерение волнового сопротивления;
- Измерение сопротивления петли постоянному току;
- Измерение переходного затухания и «суммарного» переходного затухания;
- Измерение потерь переходного затухания и потерь «суммарного» переходного затухания;
- Измерение возвратных потерь;
- Измерение защищенности и суммарной «защищенности»;
- Функция динамического рефлектометра (TDR);
- Измерение перекрестных наводок.
| Параметр | Значение | ||
|---|---|---|---|
| Измерения | |||
| Длина кабеля | 0,0 … 99,9 м | Разрешение: 0,1 м | Погрешность: ±(3 % от измер.+5 емр) |
| 100 … 300 м | 1 м | ±(4 % от измер.) | |
| Задержка распространения сигнала | 0 ... 500 нс | 1 нс | ±(3 % от измер.+5 емр) |
| 501 ... 4000 нс | ±(3 % от измер.) | ||
| Временной перекос задержки | 0 ... 500 нс | 1 нс | ±10 емр |
| Волновое сопротивление | 35 ... 180 Ом | 1 Ом | ±(10 % от измер.+3 емр) |
| Сопротивление петли постоянному току | 0,0 … 199,9 Ом | 0,1 Ом | ±(10 % от измер.+5 емр) |
| Затухание | |||
| Частота | 1 … 250 МГц | 1 МГц | Пост. линия: < ± 1,3 дБ < ± 2,2 дБ |
| Канал: ± 1,4 дБ при 100 МГц ± 2,5 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 60,0 дБ | 0,1 дБ | |
| Переходное затухание на ближнем конце | |||
| Частота | 1 … 350 МГц | 0,15 МГц | Пост. линия: < ± 2,0 дБ < ± 3,3 дБ |
| Канал: ± 2,9 дБ при 100 МГц ± 4,2 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 90,0 дБ | 0,1 дБ | |
| "Суммарное" переходное затухание | |||
| Частота | 1 … 350 МГц | 0,15 МГц | Пост. линия: < ± 2,2 дБ < ± 3,2 дБ |
| Канал: ± 3,3 дБ при 100 МГц ± 4,3 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 90,0 дБ | 0,1 дБ | |
| Нормирование на потери ввода переходное затухание на дальнем конце | |||
| Частота | 1 … 350 МГц | 0,15 МГц | Пост. линия: < ± 2,1 дБ < ± 3,7 дБ |
| Канал: ± 3,2 дБ при 100 МГц ± 4,7 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 90,0 дБ | 0,1 дБ | |
| "Суммарное" нормирование на потери ввода переходное затухание на дальнем конце | |||
| Частота | 1 … 350 МГц | 0,15 МГц | Пост. линия: < ± 2,1 дБ < ± 3,7 дБ |
| Канал: ± 3,6 дБ при 100 МГц ± 4,8 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 70,0 дБ | 0,1 дБ | |
| Возвратные потери | |||
| Частота | 1 … 350 МГц | 0,15 МГц | Пост. линия: < ± 3,5 дБ < ± 4,2 дБ |
| Канал: ± 2,8 дБ при 100 МГц ± 4,8 дБ при 250 МГц | |||
| Амплитуда | 0,0 … 40,0 дБ | 0,1 дБ | |
| Функция динамического рефлектометра | |||
| Диапазон измеряемых длин / Длительность импульса | 0 … 10 (50,100) м | При NVP = 0,69: 1 нс; 0,1 м | ±(3 % от измер.+ 5 емр) |
| 0 … 200 м | 2 нс; 0,2 м | ±(5 % от измер.) | |
| 0 … 400 м | 4 нс; 0,4 м | ±(5 % от измер.) | |
| Амплитуда | в процентах | 1% | |
| Скорость распространения сигнала | 0,50 ... 0,99 с | ||
| Перекрестные наводки | |||
| Диапазон измеряемых длин / Длительность импульса | 0 … 10 (50,100)м | При NVP = 0,69: 1 нс; 0,1 м | ±(3 % от измер.+ 5 емр) ±(5 % от измер.) |
| 0 … 200 м | 20 нс; 0,2 м | ±(5 % от измер.) | |
| Амплитуда | в процентах - 1% | ||
| Скорость распространения сигнала | 0,50 ... 0,99 с | ||
| Общие данные | |||
| Дисплей | Большой ЖК с подсветкой | ||
| Интерфейс | RS-232 и USB | ||
| Габариты | 265x110x185 мм | ||
| Масса (без аксессуаров) | 2,1 кг | ||
- Multi LAN 350 базовый блок - 2 шт.;
- Адаптер канала (Channel Link Adapter) - 2 шт.
- Адаптер постоянной линии (Permanent Link Adapter) - 2 шт.
- Идентификаторы (#1-#4) - 4 шт.
- Кабель RS 232;
- Кабель USB;
- Калибровочный модуль;
- Комплект аккумуляторных NiMh батарей - 12 шт.;
- Переговорные устройства - 2 шт.;
- Программное обеспечение LAN Link;
- Руководство по эксплуатации;
- Свидетельство о калибровке;
- Сетевые адаптеры;
- Сумка для переноски.
