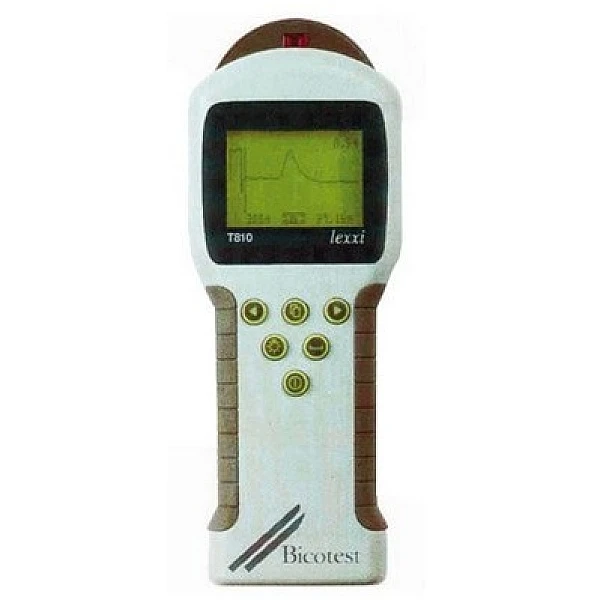

Рефлектометр Bicotest LEXXI T810
Lexxi™ T810
представляет последнее поколение рефлектометров для поиска неисправностей кабелей и обеспечивает за счет использования новейших технологий значительное сокращение затрат времени на локацию, а также демонстрирует исключительно высокие эксплуатационные характеристики.Lexxi T810 является универсальным прибором, пригоден для использования при локации как на небольших, так и на значительных расстояниях любых типов металлических кабелей. Простое переключение режимов работы обеспечивает возможность локации сетей кабельного телевидения, телекоммуникационных и цифровых линий передачи информации, кабелей витая пара, а также коаксиальных кабелей с импедансом 75 и 50 Ом.
Применение новейших разработок (Патент № 2318465) обеспечивает универсальность и простоту использования этого прибора для тестирования кабелей.
Большой дисплей с подсветкой и функциональные клавиши позволяют работать с прибором при температуре -20°С и использовать его в самых различных условиях локации.
Точность локации неисправностей до 20 см на самом низком диапазоне.
Автоматическая компенсация ослабления сигнала в кабеле гарантирует простоту локации неисправностей на любых расстояниях при отсутствии необходимости в балансе импедансов и регулировании уровня усиления.
В зависимости от выбранного типа кабеля по умолчанию автоматически устанавливается скорость распространения импульсов, импеданс и параметры схемы компенсации ослабления сигнала в кабеле.
Отличительные характеристики
- Простота использования с помощью одной руки
- Универсальный ручной прибор для локации как на небольших, так и значительных расстояниях
- Простое переключение режимов работы обеспечивает возможность локации различных типов кабелей, включая кабели переменного тока под напряжением при использовании провода с блокирующим фильтром
- Компенсация ослабления сигнала в кабеле и узкий импульс, обеспечивающий возможность ясной и четкой трассировки по изображению на экране дисплея
- Большой дисплей с высоким разрешением
- Жидкокристаллический дисплей с возможностью эксплуатации при температуре -20°С
- Удобные функциональные клавиши
- Минимальная длительность импульсов 7 nсек
- Традиционная надежность оборудования фирмы Bicotest
- Гарантия 2 года
Комплектация:
- Lexxi T810 Локатор неисправностей кабелей
- Сумка для переноски
- Инструкция по эксплуатации
- Зажим типа "крокодил" блокирующего фильтра - красный
- Зажим типа "крокодил" блокирующего фильтра - черный
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазоны локации (номинально): | 10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м при скорости распространения импульсов 0,67 |
| Погрешность: | ± 0,9% от диапазона |
| Разрешающая способность: | ± 1% от диапазона |
| Скорость распространения: | Изменяется в пределах от 0,2 до 0,99 Последнее из использованных чисел автоматически запоминается |
| Усиление: | Автоматическое по вертикали |
| ПАРАМЕТРЫ ИМПУЛЬСА: | |
| Длительность: | От 7 nсек до 2 mсек, выбирается в соответствии с диапазоном |
| Амплитуда: | 5 В номинальная без нагрузки |
| Выходной импеданс: | 25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем |
| Регулирования баланса: | Не требуется |
| ВЫХОД: | |
| Разъемы для подключения: | 2 x 4 мм на высоте 19 мм |
| Защита: | Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром. |
| ДИСПЛЕЙ: | |
| Тип: | Жидкокристаллический с подсветкой, разрешение 128 x 64 пикселей |
| Курсор: | Одна вертикальная линия |
| Режимы (реальное время): | Трассировка отдельной линии Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса) Контрастность экрана с автоматической температурной компенсацией Настройка скорости распространения |
| Питание: | 6 алкалиновых АА батарей LR6 |
| Рабочая температура: | От -20°С до +55°С |
| Температура хранения: | От -30°С до +70°С |
| Относительная влажность: | 93% при +40°С |
| Защита от проникновения влаги: | В соответствии с BS 2011, Part 2.1 R/IEC 68-2-18, Test Ra |
| Категория безопасности: | В соответствии с требованиям директивы 73/23/EEC и правилами директивы 93/68/EEC; BS EN 41003: 1997 |
| Соответствие соглашению ЕМС: | ЕС директива 89/336/EEC и правила директивы 93/68/EEC |
| Размеры: | 250 x 100 x 55 мм |
| Вес: | 600 г (включая батареи, без проводов) |
| ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ: | Выбирайте Т810/1 плюс провода в соответствии с конкретным применением |
| Т810/1: | Локатор LEXXIä с пылевлагонепроницаемой наплечной сумкой с ремнем, 6 алкалиновых батарей АА и инструкция по эксплуатации; кабель |
| L810/1/PWR: | Тестовый провод с предохранительным блокирующим фильтром для подключения к силовым кабелям под напряжением переменного тока. Максимальное напряжение 600 В (эффективное значение), 50/60 Гц |
| L810/1/50: | Провод с импедансом 50 Ом для тестирования коаксиальных кабелей и силовых обесточенных кабелей |
| L810/1/75: | Провод с импедансом 75 Ом для тестирования коаксиальных кабелей |
| L810/1/100: | Провод с импедансом 75 Ом для тестирования кабелей витая пара |
| L810/1/BNC-F: | Адаптер для подключения LEXXI™ к разъему BNC |
| Гарантия: | 2 года |
