Продвинутый комплект для ВЛС: Квадрокоптер DJI Matrice 400 RTK Combo + сканер PrinCe VL3
от 3 651 580 UZS
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

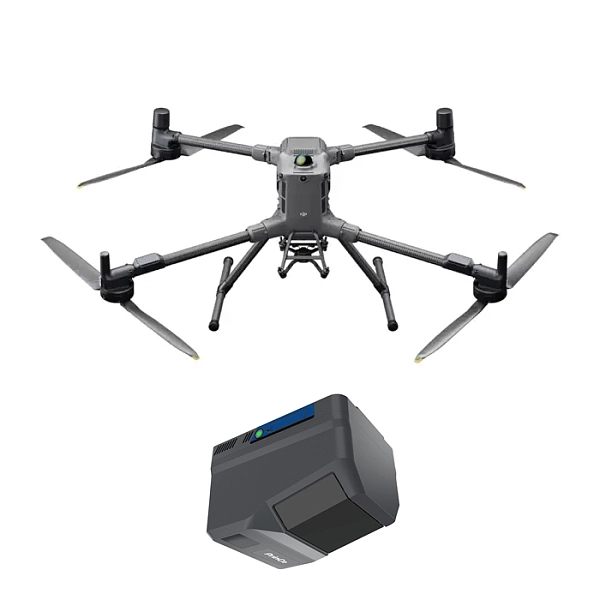

Продвинутый комплект для ВЛС: Квадрокоптер DJI Matrice 400 RTK Combo + сканер PrinCe VL3
Комплект DJI Matrice 400 и PrinCe VL3 — готовое решение для высокопроизводительной аэросъёмки и воздушного лазерного сканирования. Сочетание промышленного квадрокоптера с продолжительным временем полёта и LiDAR-системы дальностью до 2100 м позволяет эффективно выполнять картографирование и съёмку крупных территорий и сложного рельефа.

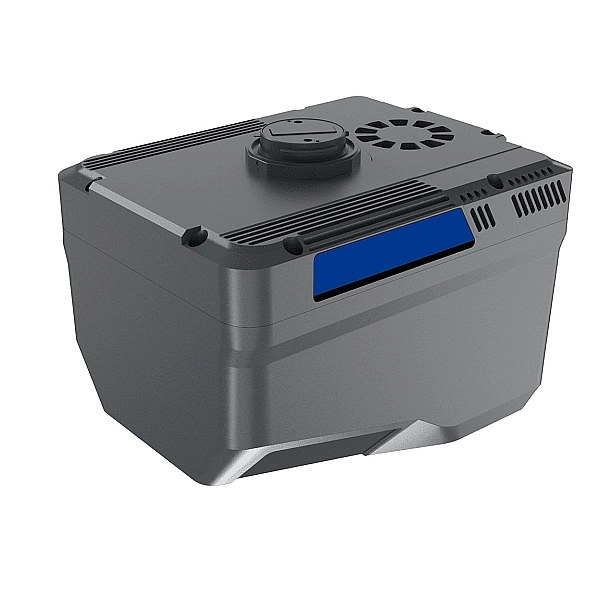

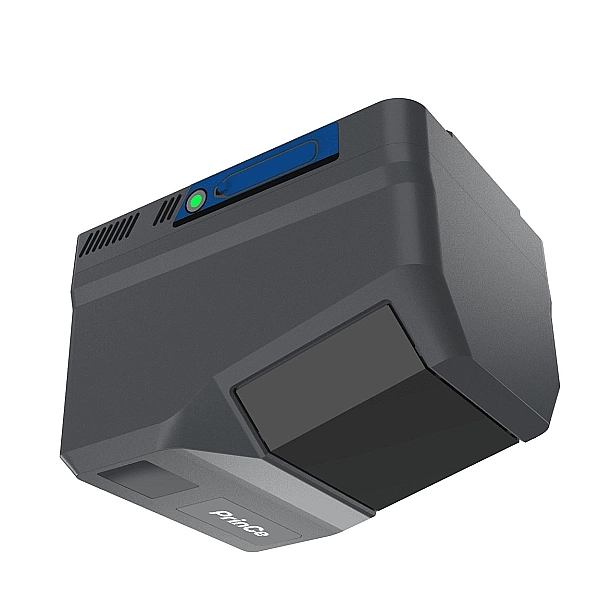

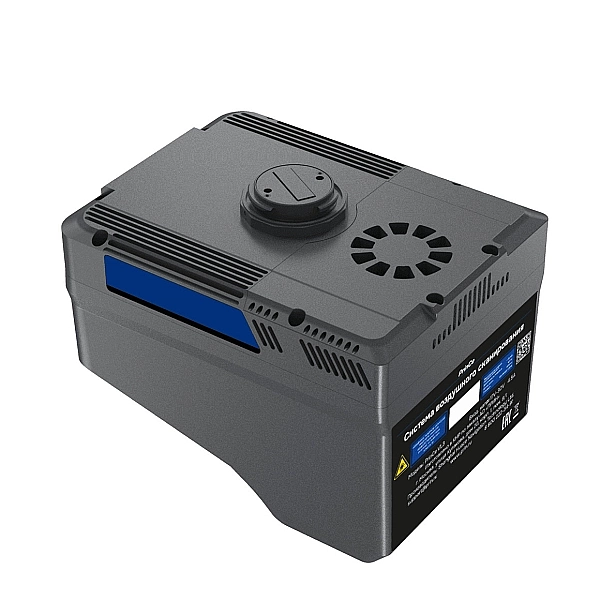

PrinCe VL3 — воздушная LiDAR-система для картографирования сложного и пересечённого рельефа. Дальность измерений до 2100 м позволяет выполнять съёмку с высоты 400–600 м. Высококлассная IMU, обработка сигналов 5-го поколения и лёгкая конструкция обеспечивают точный и производительный сбор данных. Система совместима с мультироторными и самолётными БПЛА.
VL3 — версия с одной камерой
- CMOS-сенсор формата 4/3 дюйма, разрешение 25 МП
- Поддерживается переключение на разрешение до 100 МП
Дальность до 2100 м и точная IMU
- Рабочая высота съёмки 400–600 м
- IMU с погрешностью смещения нуля гироскопа 0,3°/ч
- Не требует предварительной калибровки перед полётом
Обработка сигналов 5-го поколения
- Плотность облака точек увеличена в 3–4 раза
- Регистрация до 7 зон MTA
- Частота до 2 000 000 импульсов/с
- Обработка облака точек в реальном времени

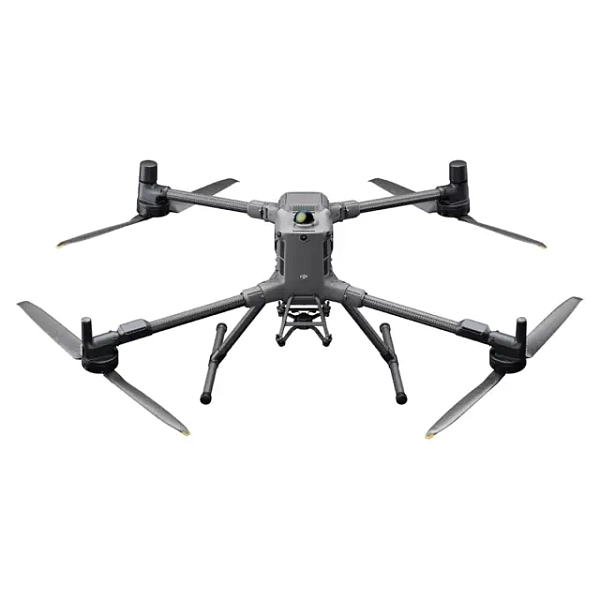

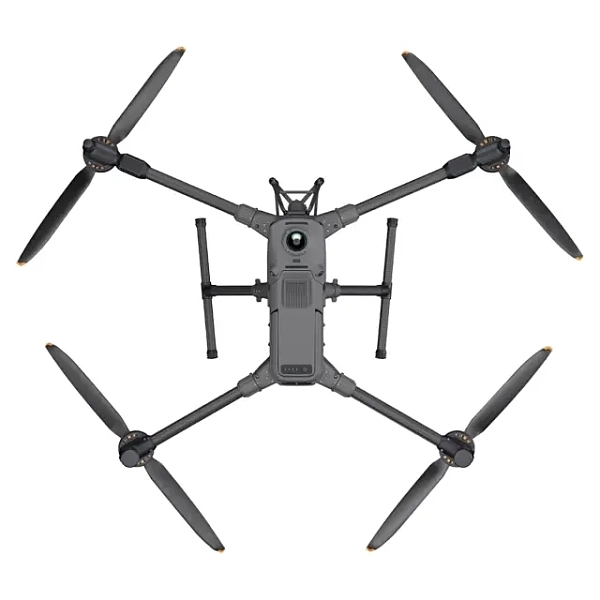

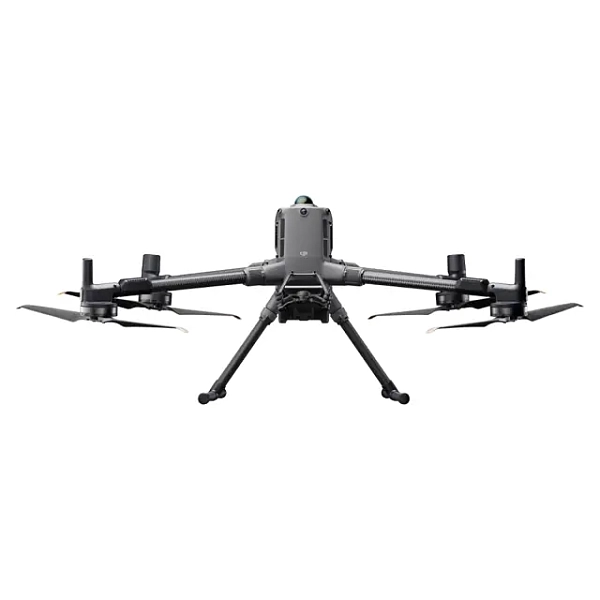

DJI Matrice 400 — промышленный квадрокоптер для продолжительных полётов, инспекций и работы с профессиональной полезной нагрузкой.
Основные преимущества:
- До 59 минут полёта и 53 минут зависания
- Защита корпуса IP55
- Совместимость с Zenmuse H30, L2, P1, S1 Spotlight, Manifold 3
- LiDAR, миллиметровый радар и камеры для обнаружения препятствий и линий электропередач
- Отслеживание рельефа и интеллектуальное обнаружение объектов
- Поддержка автоматизированных инспекций ЛЭП
- Планирование маршрутов через FlightHub 2
Проведем демонстрацию оборудования онлайн
Характеристики
Квадрокоптер DJI Matrice 400
| FPV-камера | ||
|---|---|---|
| Поле зрения | Диагональное поле зрения: 150° Горизонтальное поле зрения: 139,6° Вертикальное поле зрения: 95,3° |
|
| Разрешение | 1080p | |
| Частота кадров | 30 кадров в секунду | |
| Батарея | ||
| Диапазон температур зарядки | от 5 °С до 45 °С | |
| Емкость | 20 254 мАч | |
| Напряжение | 48,23 В | |
| Макс. напряжение зарядки | 54,6 В | |
| Тип | Литий-ионный 13S | |
| Энергия | 977 Втч | |
| Масса | 4720±20 г | |
| Интеллектуальная аккумуляторная станция | ||
| Время зарядки | Аккумулятор TB100/TB100C От 0% до 100%: 110 В: 70 минут (режим быстрой зарядки); 110 минут (тихий режим) Аккумулятор TB100/TB100C От 0% до 100%: 220 В: 45 минут (режим быстрой зарядки); 110 минут (тихий режим) |
|
| Входное напряжение | 100-240 В (переменный ток), 50-60 Гц, 10 А | |
| Выходная мощность | USB-C: 5,0 В 3,0 А, 9,0 В 3,0 А, 12,0 В 3,0 А, 15,0 В 3,0 А, 20,0 В 3,25 А USB-C: Интерфейс батареи TB100: 100–110 В: Прибл. 1185 Вт 110–180 В: Прибл. 1474 Вт 180–240 В: Прибл. 2184 Вт Интерфейс батареи WB37: 100–240 В: Прибл. 52 Вт |
|
| Рабочая Температура | -20° до 40° C (-4° до 104° F) | |
| Режим зарядки | Режим готовности к полету 90%; стандартный режим 100% Поддерживает режим быстрой зарядки и бесшумный режим | |
| Совместимые элементы | Три аккумулятора TB100 и два аккумулятора WB37 | |
| Размеры | 605×410×250 мм (Д×Ш×В) | |
| Вес | 11,8 кг | |
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Совместимость | RTK базовая станция: D-RTK 3, D-RTK 2 Камера с подвесом: H30, H30T, L2, P1 Комплект коаксиальных кабелей DJI E-Port V2 Комплект коаксиальных кабелей DJI SKYPORT V3 Комплект переходных колец DJI SKYPORT V3 Комплект разработчика DJI E-Port V2 Функциональные аксессуары: прожектор S1, динамик V1, Magic 3, модуль передачи изображений sub2G DJI RC Plus 2, модуль передачи изображений DJI Improved Экологические аксессуары для развития: DJI X-Port |
|
| Передача видео | ||
| Антенны | Антенна 4G × 4 Антенна Sub2G × 2: 2 вертикально поляризованных антенны Антенна WLAN × 8: 6 вертикально поляризованных антенн и 2 горизонтально поляризованных антенны Режим использования: 2 передачи и 4 приема |
|
| Качество просмотра в реальном времени | 3-канальный 1080p/30 кадров в секунду | |
| Макс. расстояние передачи | 20 км (CE/SRRC/MIC) 40 км (FCC) |
|
| Макс. расстояние передачи (беспрепятственное, с помехами) | Сильные помехи (плотная застройка, жилые районы и т. д.): около 1,5–6 километров Слабые помехи (отдаленные пригороды, открытые сельскохозяйственные угодья и т. д.): около 15–40 километров Средние помехи (пригородные округа, городские парки и т. д.): около 6–15 километров |
|
| Макс. скорость загрузки | Воспроизведение по нисходящей линии связи Загрузка: Нормальный режим: 80 Мбит/с Скорость передачи данных по одному каналу: ≤12 Мбит/с |
|
| Передача видео | О4 | |
| ПРОИЗВОДИТЕЛЬНОСТЬ | ||
| Нагрузка на компоненты двойного подвеса | 950 г | |
| Нагрузка на один компонент подвеса | 1400 г (выше 950 г срок службы шарика амортизатора сократится с 1000 часов до 400 часов) | |
| Нагрузка на третий кронштейн подвеса | Быстросъемный 3 кг, винтовой фиксатор, прямое подвешивание 6 кг | |
| Полезная нагрузка | 6 кг | |
| Дрон | ||
| Внутреннее хранилище | Н/Д | |
| Водонепроницаемость | IP55 | |
| Глобальная навигационная спутниковая система (GNSS) | GPS + Galileo + BeiDou + GLONASS (GLONASS поддерживается только при включенном модуле RTK.) | |
| Диапазон рабочих температур | от -20° до 50° C (от -4° до 122° F) | |
| Диапазон точности зависания | Вертикально: ±0,1 м (с визуальным позиционированием) ±0,5 м (с спутниковым позиционированием) ±0,1 м (с RTK-позиционированием) Горизонтально: ±0,3 м (с визуальным позиционированием) ±0,5 м (с спутниковым позиционированием) ±0,1 м (с RTK-позиционированием) |
|
| Макс. взлетный вес | 15,8 кг | |
| Макс. время зависания | 53 минуты | |
| Макс. время полета | 59 минут | |
| Макс. высота полета | 7000 м | |
| Макс. горизонтальная скорость | 25 м/с | |
| Макс. расстояние полета (в штиль) | 49 км | |
| Макс. скорость подъема | 10 м/с | |
| Макс. скорость спуска | 8 м/с | |
| Макс. сопротивление ветру | 12 м/с | |
| Макс. угловая скорость | 100°/с | |
| Макс. угол наклона | 35° | |
| Пропеллеры | 25 дюймов | |
| Точность позиционирования | Вертикально: ±0,1 м (с визуальным позиционированием) ±0,5 м (с спутниковым позиционированием) ±0,1 м (с RTK-позиционированием) Горизонтально: ±0,3 м (с визуальным позиционированием) ±0,5 м (с спутниковым позиционированием) ±0,1 м (с RTK-позиционированием) |
|
| Точность позиционирования RTK (фиксация RTK) | RTK Fix: 1 см + 1 ppm (по горизонтали), 1,5 см + 1 ppm (по вертикали) | |
| Размеры | Разложенный: 980 × 760 × 480 мм (Д × Ш × В) (с шасси) Размеры корпуса самолета: 779 × 363 × 528 мм (Д × Ш × В) Сложенный: 490 × 490 × 480 мм (Д × Ш × В) (с шасси и карданным подвесом) |
|
| Размеры по диагонали | 1070 мм | |
| Вес | Без батарей: 5020 ± 20 г С батареями: 9740 ± 40 г |
|
| Система сенсоров | ||
| 3D-инфракрасный датчик | Диапазон измерения: от 0,3 м до 8 м (коэффициент отражения > 10 %) Поле зрения вперед и назад составляет 60°, а влево и вправо — 60° |
|
| Верхний LiDAR (3D TOF) | Ночью от 0,5 м до 25 м (отражательная способность более 10%) Поле зрения (FOV): 60° вверх и вниз, 60° влево и вправо |
|
| Круговой сканирующий лазерный радар | Дальность действия провода: 35 м при 30° при освещенности 10 000 люкс, многожильный алюминиевый провод со стальным сердечником 21,6 мм с углом наклона влево-вправо 30° относительно фюзеляжа Длина волны лазера: 905 нм Поле зрения (FOV): 360° по горизонтали, 58° по вертикали Скорость точек: 520 000 точек/секунду Стандартный диапазон: 0,5–100 м при отражательной способности 10% при освещенности 100 000 люкс (отражательная способность объекта 10%) Уровень безопасности для глаз: Класс 1 (IEC 60825-1:2014) Безопасно для глаз |
|
| Радар миллиметрового диапазона | 12 мм стальной сердечник алюминиевый многожильный провод, дальность обнаружения 36 метров 21,6 мм стальной сердечник алюминиевый многожильный провод, дальность обнаружения 50 метров Поле зрения (FOV): горизонтальное, вертикальный угол ± 45° |
|
| Сзади | Диапазон измерения: от 0,4 м до 21 м Диапазон обнаружения: от 0,4 м до 200 м Поле зрения (FOV): 90° по горизонтали, 90° по вертикали |
|
| Слева/справа | Диапазон измерения: от 0,6 м до 21 м Диапазон обнаружения: от 0,5 м до 200 м Поле зрения (FOV): 90° по горизонтали, 90° по вертикали |
|
| Снизу | Диапазон измерения: от 0,5 м до 19 м Поле зрения (FOV): 160° спереди и сзади, 105° слева и справа |
|
| Спереди | Диапазон измерения: от 0,4 м до 21 м Диапазон обнаружения: от 0,4 м до 200 м Поле зрения (FOV): 90° по горизонтали, 90° по вертикали |
|
| Тип датчика | Всенаправленная бинокулярная система видения (цветной "рыбий глаз" для объемного видения), горизонтальный круговой сканирующий лазерный радар, верхний лазерный радар и нижний трехмерный инфракрасный датчик дальности, шестисторонний радар миллиметрового ди | |
| Условия функционирования | Внизу: Земля имеет богатую текстуру и достаточные условия освещения, а поверхность представляет собой диффузный отражающий материал с отражательной способностью более 20% (например, стены, деревья, люди и т. д.). Спереди, сзади, слева, справа, сверху: Поверхность имеет богатую текстуру и достаточные условия освещения. |
|
Сканер лазерный PrinCe VL3
| Параметр | Значение |
| Масса, кг | 1.35 кг |
| Размеры, см | 15.5 × 12.0 × 12.9 см |
| Максимальная скорость сканирования | До 2 000 000 точек/сек |
| Класс лазерного излучения | 3R (в соответствии с IEC 60825-1:2014) |
| Длина волны | 1535 нм |
| Точность | 15 мм 1σ, @ 150 м |
| Шум, мм | 5 мм 1σ, @ 150 м |
| MTA | До 7 зон |
| Скорость вращения зеркала | 400 линий/с |
| Количество отражений | До 16 |
| Минимальная дальность, м | 10 м |
| Максимальная дальность сканирования, м | 2100 м |
| Частота лазерного излучения (PRR) | 100 кГц | 200 кГц | 300 кГц | 500 кГц | 1000 кГц | 2000 кГц |
| Дальность при коэффициенте отражения >10% | 960 м | 870 м | 750 м | 640 м | 460 м | 320 м |
| Максимальная дальность, м (отражательная способность > 80%) | 2100 м | 1800 м | 1700 м | 1450 м | 1000 м | 525 м |
| Поле зрения лазера | 90° |
| ГНСС-плата | GPS: L1, L2, L5; GLONASS: L1, L2; BeiDou: B1, B2, B3; Galileo: E1, E5a, E5b |
| Частота обновления данных, Гц | 500 Гц |
| СКП определения ориентации после постобработки | 0,006° СКП крен/тангаж (постобработка, 1σ); 0,015° СКП курс (постобработка, 1σ) |
| СКП определения местоположения после постобработки | 1 см + 1 ppm (план); 1,5 см + 1 ppm (высота) |
| Память | 512 Гб |
| Скорость копирования | 200 МБ/с |
| Совместимость с платформами | Мультироторные и самолетные БПЛА |
| Разрешение фотокамеры | 25 МП (6144 × 4096); 100 МП (12288 × 8192) |
| Фокусное расстояние камеры | 12 мм |
| Минимальный интервал фотографирования | 0,5 с @ 25 МП; 1 с @ 100 МП |
| Размер сенсора | 4/3" |
| Поле зрения камеры | 74° |
| Рабочая температура | от -20 °C до +50 °C |
| Класс пыле-влаго защиты | IP64 |
| Входное напряжение, В | DC 24 ( 17–30 ) |
| Энергопотребление | 40 Вт @ 300 кГц, 200 линий/с |
| Макс. потребляемая мощность | 46 Вт |
Комплектация
Квадрокоптер DJI Matrice 400
| Квадрокоптер DJI Matrice 400 | 1 шт. |
| DJI RC Plus 2 Enterprise Enhanced | 1 шт. |
| Модуль DJI RC Plus 2 sub2G SDR | 1 шт. |
| Ремень для переноски и комплект креплений для DJI RC Plus | 1 шт. |
| Пропеллеры DJI Matrice 400 2510F | 1 шт. |
| Демпфер подвеса DJI Matrice | 4 шт. |
| Транспортировочный кейс DJI Matrice 400 | 1 шт. |
| Защитная крышка для вращающегося LiDAR | 1 шт. |
| Посадочные шасси | 2 шт. |
| Кабель передачи данных USB-C — USB-C | 1 шт. |
| Аккумулятор WB37 | 1 шт. |
| Резиновые заглушки E-Port V2 | 2 шт. |
| Шурупы для резиновых заглушек (2×2) | 4 шт. |
| Винты и инструменты | 1 шт. |
| Набор инструментов для чистки | 1 шт. |
| Интеллектуальная летная батарея TB100 | 1 шт. |
| Интеллектуальная зарядная станция для аккумуляторов BS100 | 1 шт. |
Сканер лазерный PrinCe VL3
| Система воздушного сканирования PrinCe VL3 | 1 шт. |
| Транспортировочный кейс | 1 шт. |
| Картридер | 1 шт. |
| Краткое руководство | 1 шт. |
| Памятка с комплектацией | 1 шт. |
| Груша для продувки линз | 1 шт. |
| ПО для полевых работ 4Go/SmartGo | 1 шт. |
| ПО для обработки данных 4Process/CoPre | 1 шт. |
