Leica Pegasus:Backpack
Мобильный лазерный сканер Leica Pegasus:Backpack

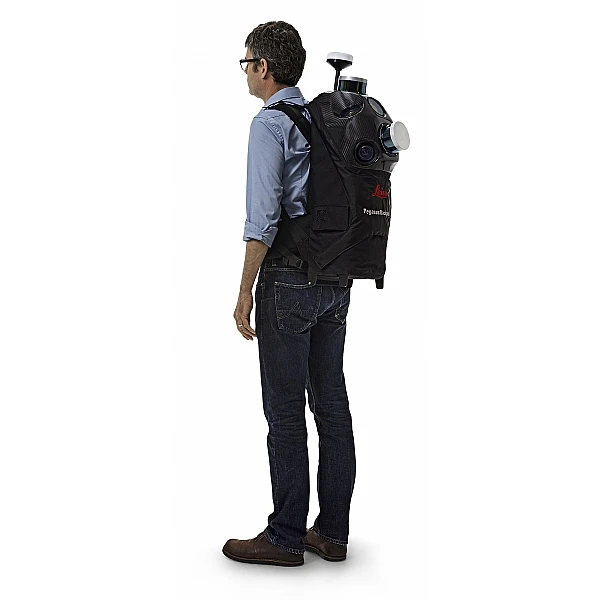

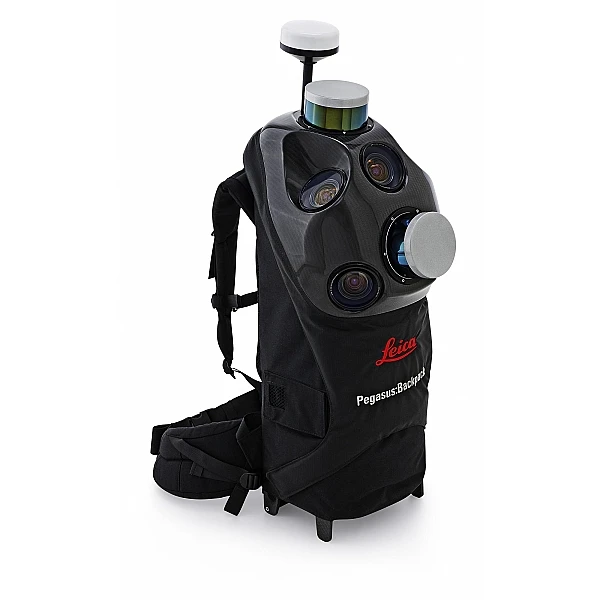

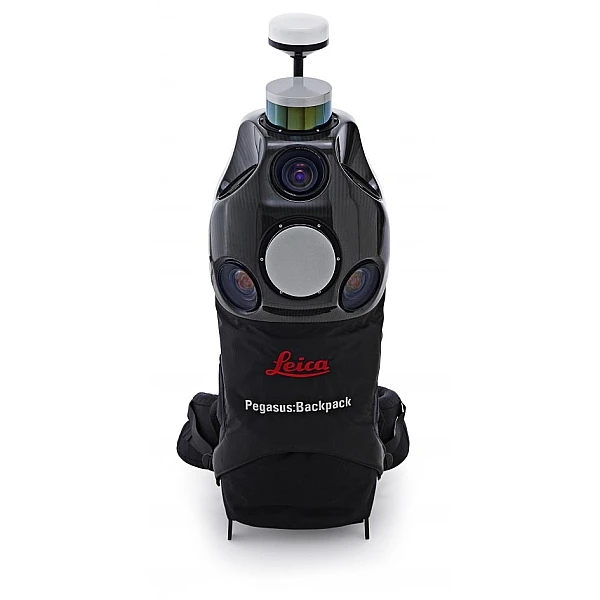

Мобильный лазерный сканер Leica Pegasus:Backpack – компактная сканирующая система, которая переносится в рюкзаке за спиной оператора. С помощью этого сканера можно получить целостную трехмерную модель здания или другого объекта внутри и снаружи, а также труднодоступных территорий.
Технические особенности:
- Относительная точность позиционирования – 2-3 cм.
- Абсолютная точность 5 см при съемке на открытой местности с доступом к навигационным данным.
- Поле зрения 270° по горизонтали и 30о по вертикали для каждого сканера.
- Общее поле зрения камер 360о х 200о.
Сканирование на 360° с высокой скоростью
Устройство оснащено пятью камерами, которые в комплексе дают обзор на 360° по горизонтали, а также двумя лазерными сканирующими комплексами с дальностью действия в 50 м и скоростью работы до 600 тыс. точек/сек. Лазерный сканер Leica Pegasus:Backpack подходит для сканирования на труднодоступных для автотранспорта территориях, обследования исторических объектов и памятников, получения актуальной информации о местности после стихийного бедствия, выполнения кадастровых работ.
Одной из отраслей применения сканера является BIM-моделирование и документирование строительства, когда данные сканирования в дальнейшем используются для проектирования и оценки выполненных работ. С помощью этого мобильного сканера можно обследовать инженерные сооружения, подземные коммуникации, использовать совместно с тепловизором для выявления теплопотерь.
Точная привязка данных к координатам на местности
Мобильным лазерным сканером поддерживаются технологии SLAM и высокоточный IMU. Благодаря этому, обеспечивается вычисление местоположения сканирующей системы в любой момент времени. Точное позиционирование гарантировано даже в случае, если устройство не получает данных от спутников. Это позволяет вести обследование территорий, где отсутствует сигнал GNSS.
Прочный корпус и компактные габариты
Корпус лазерного сканера Leica Pegasus:Backpack защищен от внешних воздействий по стандарту IP52. Поэтому, можно проводить сканирование на запыленных площадках и в помещениях, где проводятся строительные работы.
Прибор имеет компактные габариты и выполнен в корпусе из углеродного волокна. Общий вес с батареями составляет всего 12 кг. Одного комплекта батарей хватает на 4 часа непрерывной работы. Поддерживается горячая замена элементов питания без остановки сканирования.
| Leica Pegasus:Backpack | |
|---|---|
| Абсолютная точность позиционирования вне помещений | 5 см |
| Абсолютная точность позиционирования внутри помещений (SLAM без контрольных точек) | От 5 до 50 см |
| Количество камер | 5 |
| Линза | Фокусное расстояние 6 мм |
| Максимальная частота кадров | 2 кадра/сек. на камеру соответствует 40Мп в секунду |
| Обзор камер (вертик./гориз.) | 360° x 200° |
| Объем получаемых данных | 1 Гб за 1 минуту ходьбы |
| Относительная точность | 2 см - 3 см для съемки внутри или вне помещений |
| Размер матрицы | 2046 х 2046 |
| Тип сканера | Dual Velodyne VLP-16 |
| Частота | 10 Гц |
| Время работы | 4 часа |
| Вес | 11,9 кг с аккумуляторами |
| Максимальное расстояние | Эффективная дальность: 50 м |
| Рабочая температура, °С | от 0 до +40, без конденсата |
| Температура хранения, °С | от -20°С до +50°С, без конденсата |
| Размеры сканера, мм | 73 х 27 х 31 см |
| Скорость сканирования (максимальная) | 600 000 точек/сек |
| Защита от пыли и влаги | IP 52 |

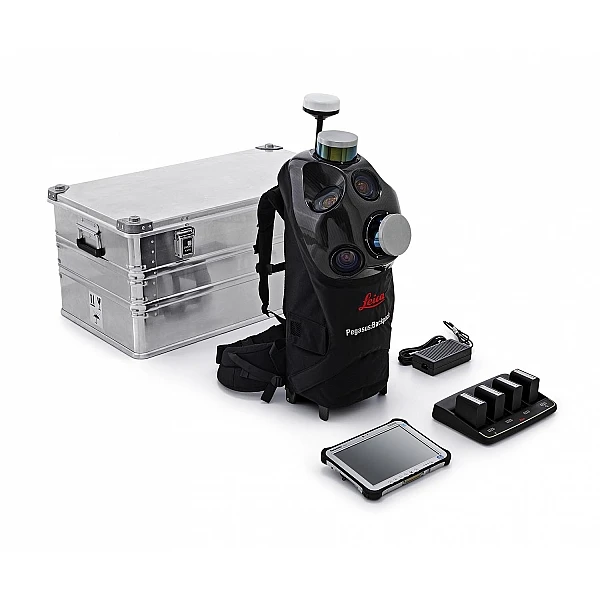

- Лазерный сканер Leica Pegasus:Backpack - 1 шт.
- Транспортировочный кейс - 1 шт.
- Внутренние Li-ion батареи - 4 шт.
- Зарядное устройство - 1 шт.
