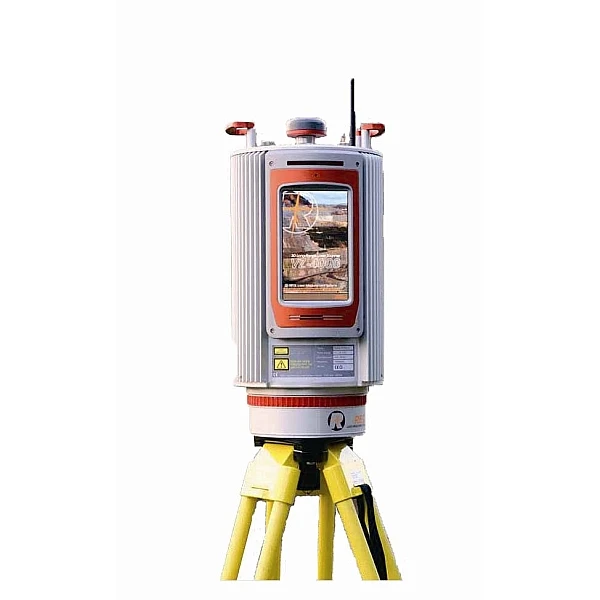

Лазерный сканер RIEGL VZ-4000
по России
производителя
Преимущества
- Большая дальность действия до 4000 м
- Лазерный луч безопасен для глаз, класс лазера 1
- Широкий угол поля зрения 60° х 360°
- Чрезвычайно высокая скорость измерений до 147 тыс. изм./сек
- Высокая точность и повторяемость измерения расстояний за счет оцифровки обработки сигнала в режиме реального времени
- Автоматическое определение визирных марок, обнаружение неограниченного количества целей
- Опционально функция вывода данных о форме сигнала
- Встроенная калиброванная цифровая фотокамера
- Интегрированный датчик наклона
- Внутренний GPS-приемник L1 с антенной
- Интегрированный компас
- Внутренняя память для хранения данных на твердотельном диске
- Компактная, прочная и легкая конструкция
Режимы работы:
- Автономный сбор данных с использованием интегрированного программного обеспече- ния RiTouch и 7-дюймовой сенсорной панели.
- Дистанционное управление через веб- интерфейс с использованием любого стан- дартного планшетного компьютера или мо- бильного устройства (через Wi-Fi).
- Дистанционное управление с использовани- ем программного обеспечения RiSCAN PRO, установленного на ноутбуке, через локальную сеть или Wi-Fi соединение.
- Пользовательские настройки, задаваемые через средства/приложения сторонних производителей на основании документально подтвержденных интерфейсов компании RIEGL и библиотек , RiVLib.
Высокоскоростной наземный 3D лазерный сканер высокого разре- шения RIEGL VZ-4000 характеризуется чрезвычайно большой даль- ностью действия до 4000 м и широким углом поля зрения - 60° по вертикали и 360° по горизонтали. Как и в других лазерных сканерах RIEGL серии VZ, в данном устройстве используется инфракрасный лазерный луч безопасный для глаз, класс лазера 1. Высочайшая точность и надежность измеренных значений основы- вается на уникальной технологии оцифровки эхосигналов и обра- ботки форм сигнала, присущей лазерным сканерам RIEGL серии VZ и обеспечивающей возможность проведения измерений на таких чрезвычайно больших расстояниях даже при неблагоприятных атмос- ферных условиях и при наличии нескольких отражений от множества целей, возникших по причине пыли, тумана, дождя, снега и т.д.
Встроенная фотокамера
Встроенная калиброванная фотокамера с разрешением 5 мега- пикселей фиксирует изображения, и позволяет полностью охватить поле обзора при соответствующем количестве снимков высокого разрешения, которые автоматически сшиваются, в результате чего получается панорамный снимок высокого разрешения. Такой панорамный снимок вместе с точными трехмерными измерениями, производимыми лазерным сканером VZ-4000, позволяет создавать фотореалистичные виртуальные модели, используемые при геоло- гических и геотехнических исследованиях борта карьера и геологи- ческих объектов.
Данные о форме сигнала (опционально)
Данные оцифровки и обработки формы сигнала, собранные лазерным сканером RIEGL VZ-4000, основанные на анализе формы волны могут быть доступны (в случае наличия данной опции) сразу после получения измерений. Используя программные продукты RIEGL, а также библиотеки RiWAVELib эти данные могут использо- ваться для проведения дополнительных изысканий и исследований о полученном множестве отражений на основе примеров форм отраженных цифровых сигналов различных целей.
Спроектирован для полевых условий
3D данные создаются узким лазерным лучом с помощью колеблю- щегося/вращающегося по вертикали легкого зеркала, закреплен- ного на устойчивом основании, которое в свою очередь способно вращаться по горизонтали на 360 градусов. Компактная прочная конструкция и использование пыле- и брызго- защищенного корпуса обеспечивают износо- и отказоустойчивость даже в неблагоприятных условиях окружающей среды.
Программное обеспечение
Обработка данных наземного лазерного сканера RIEGL VZ-4000 выполняется в программном обеспечении RiSCAN PRO, дополни- тельно может использоваться библиотека для разработки интер- фейсов RiVLib, а также специализированное программное обеспе- чение RIEGL, предназначенное для мониторинга (RiMonitor) и разра- ботки месторождений полезных ископаемых (RiMining).
Автономная регистрация
- Встроенный GPS-приемник (L1) или подключаемый внешний высокоточный GNSS-приемник.
- Интегрированный двухосевой датчик наклона (диапазон ±10°, точность ±0,008°). Регистрация по контрольным точкам
- Точное и быстрое сканирование марок для точного определения положения сканера с помощью контрольных точек. Регистрация как в тахеометре
- Установка на «известную точку», используя встроенный лазерный центрир
- Интегрированный двухосевой датчики наклона
- Точное и быстрое сканирование марок с известными координатами
- Обратное визирование
Простота эксплуатации достигается благодаря интегрирован- ному пользовательскому интерфейсу RiTouch и 7-дюймовой сенсорной панели, а также путем дистанционного управления сканером через веб-интерфейс с использованием любого план- шетного компьютера или мобильного устройства (через Wi-Fi). Эффективный сбор данных сканирования и глобальная реги- страция в режиме реального времени обеспечивается за счет интегриро- ванныого датчика наклона, инте- грированного приемника GPS L1, интерфейса для внешнего высо- коточного приемника GNSS, уста- навливаемого наверху сканера, цифрового компаса и внутренней памяти для хранения данных на твердотельном диске. Средство просмотра собранных данных сканирования обеспечивает возможность проверки хода выполнения проекта в режиме реального времени.
Демонстрационные видеоролики: Riegl Youtube Channel
Технические характеристки Наземный лазерный сканер RIEGL VZ-4000
| Производитель | RIEGL Laser Measurement Systems GmbH |
| Макс. измеряемое расстояние | 4000 м |
| Мин. измеряемое расстояние | 5 м |
| Точность измерения | 15 мм (на расстоянии 100 м) |
| Скорость сканирования | 222 000 точек в секунду |
| Поле зрения | 60°*360° |
| Класс лазера | Laser Class 1 |
| Питание | напряжение источника питания: 11 – 32 V пост. тока потребляемая мощность: 60 Вт |
| Класс защиты | IP64 |
| Диапазон температур | - эксплуатация: от -40°С до +40°С - хранение: от -10°С до +50°С |
| Габаритные размеры | 236 x 226.5 x 450 мм (длина, ширина, высота) |
| Вес | 14.5 кг |
