Контроллер АВР Lovato ATL500 (два ввода)
- Арт. 030429
- Арт. 030429
Контроллер АВР Lovato ATL500 (два ввода)

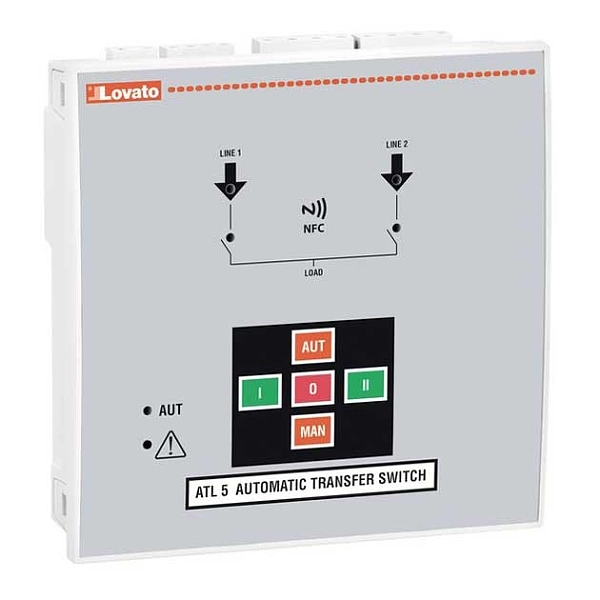

Lovato ATL500 — готовый к применению контроллер автоматического ввода резерва (АВР) для автоматического или ручного переключения нагрузки между двумя независимыми источниками питания: MAIN LINE (Линия 1) и SECONDARY LINE (Линия 2). Решение оптимально для сборки шкафов АВР в разделе «Техника / Материалы и комплектующие / Шкафы автоматического ввода резерва (АВР)», когда требуется надежная логика ввода резерва без усложнения схемы и лишних модулей питания.
Ключевые преимущества
- 2 ввода напряжения (Line 1 / Line 2) с контролем параметров сети и выбором доступного источника для питания нагрузки.
- Самопитание от измерительных входов: оперативное питание берется с клемм измерения (L1–N) 110…240 В AC ном. (диапазон 90…300 В AC), с автоматическим выбором лучшей доступной линии — без отдельной вспомогательной цепи питания.
- Наглядная мнемосхема и управление с лицевой панели: выбор режима Auto/Manual и ручное переключение I–0–II (Линия 1 / нейтральное положение / Линия 2) кнопками на клавиатуре.
- NFC-настройка: программирование параметров со смартфона/планшета через приложение LOVATO NFC App (номиналы системы, уставки и задержки переключения, пороги защит, функции потенциометров, назначение входов/выходов, свойства аварий).
- Быстрый ввод в эксплуатацию: заводские настройки уставок и задержек уже заданы, при необходимости корректируются через NFC.
Контроль сети и защитные функции
ATL500 контролирует состояние напряжения и частоты каждого ввода и определяет доступность источника по заданным пределам. Выполняются проверки:
- чередование фаз и обрыв фазы;
- минимальное/максимальное напряжение;
- асимметрия напряжений;
- минимальная/максимальная частота.
Входы/выходы для управления коммутацией
Контроллер предназначен для управления исполнительными устройствами АВР (контакторами или моторизованными переключателями) и оснащен программируемыми дискретными входами/выходами:
- 2 программируемых цифровых входа (тип: negative), ток входа ≤5 мА, задержка входного сигнала ≥50 мс.
- 3 релейных выхода: 2 × 1NO (OUT1, OUT2) + 1 × перекидной контакт (OUT3, C/O), нагрузочная способность 8 A, 250 В AC.
Удобство настройки задержек
На задней панели предусмотрены 2 потенциометра для оперативной установки задержек (по умолчанию — задержки присутствия/восстановления линии) или для задания задержек срабатывания защит по порогам. Диапазон регулировки задержек: 0…60 секунд. Назначение потенциометров может быть изменено через LOVATO NFC App.
Совместимость по типу сети
- измерение и работа в системах: однофазных, двухфазных, трехфазных с нейтралью;
- входы измерения: две трехфазные линии с нейтралью (Line 1 и Line 2).
Монтаж и исполнение
- Встраиваемое (flush mount) исполнение для установки на дверь/панель шкафа АВР.
- Размеры (Ш×В×Г): 144 × 144 × 52,2 мм; вырез в панели: 138 × 138 мм.
- Степень защиты: IP40 по фронту, IP65 по фронту с опциональной прокладкой EXP8001, IP20 на клеммах.
Краткие технические данные
