Измерители прочности бетона ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У
Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Существуют пять модификаций:

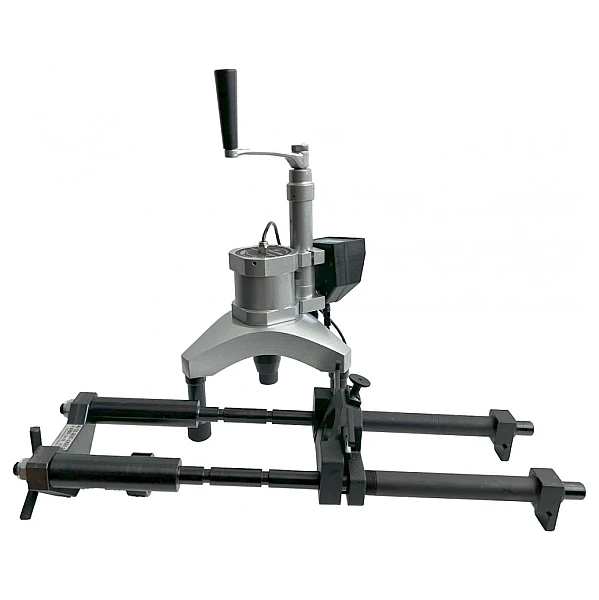

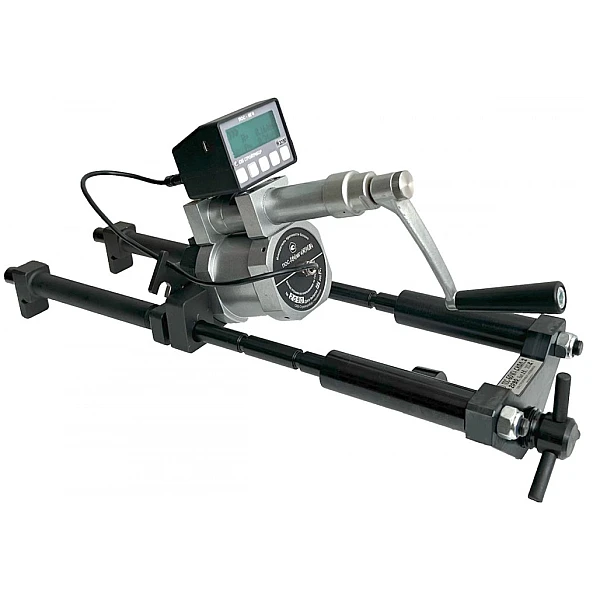

ПОС-60МГ4.СКОЛ - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

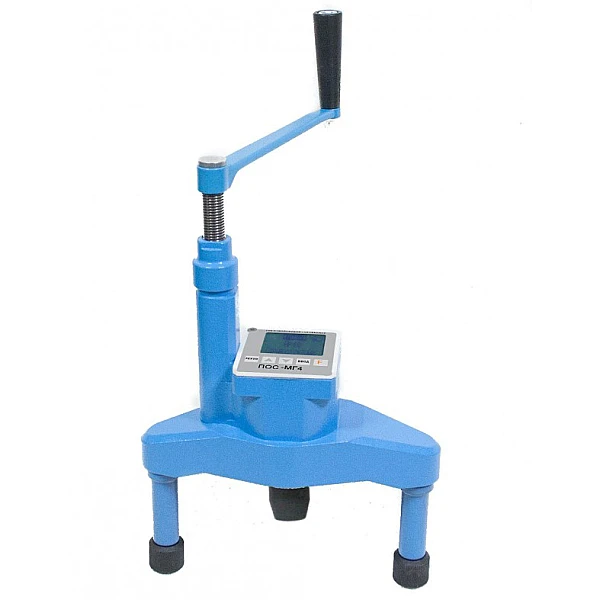

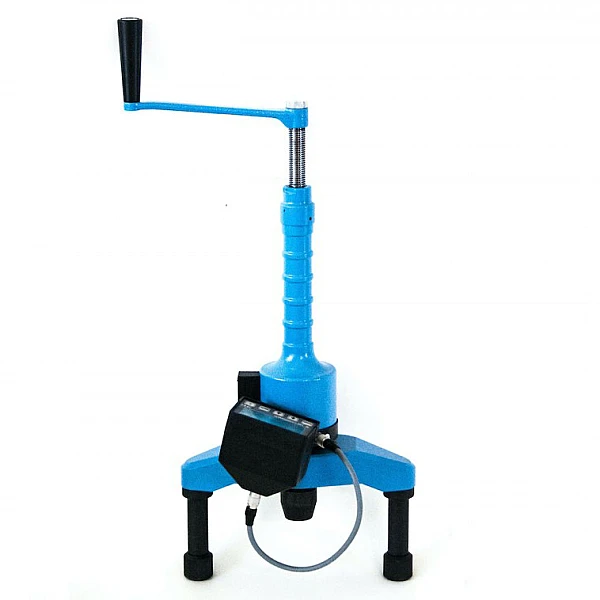

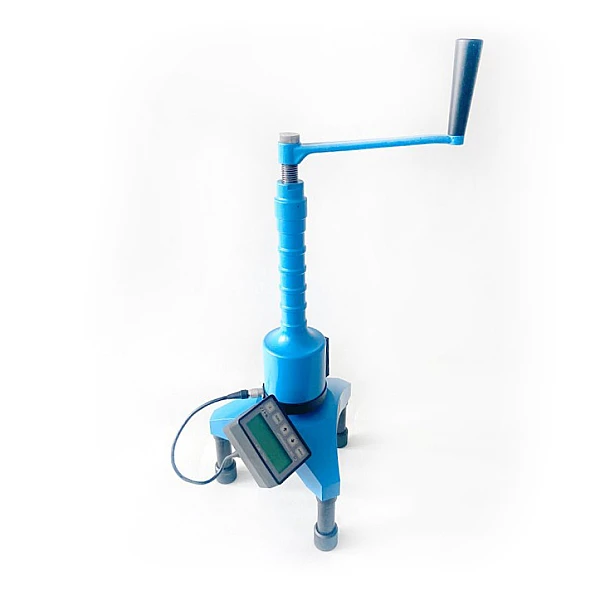

ПОС-60МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

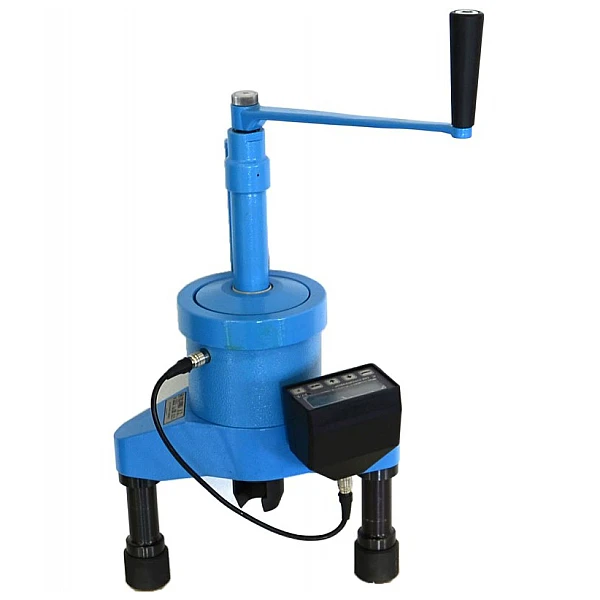

ПОС-60МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.
ПОС-60МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).
ПОС-100МГ4.У - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
Для выполнения качественных испытаний применяйте только оригинальные анкера производства «СКБ Стройприбор»
Технические характеристики измерителей прочности бетона
| Наименование характеристик | ПОС-60МГ4.СКОЛ | ПОС-60МГ4.О | ПОС-60МГ4.ОД | ПОС-60МГ4.П | ПОС-100МГ4.У | ||||
| 3-х опорный | 2-х опорный | 3-х опорный | 2-х опорный | 3-х опорный | моноблок | ||||
| Цена, рублей | 300 300 | 192 150 | 207 900 | 202 650 | 227 850 | 262 500 | |||
| Диапазон измерения прочности, МПа | 5…100 | 7…170 | |||||||
| Диапазон измерения силы, кН | 5…60 | 7…100 | |||||||
| Пределы допускаемой основной относительной погрешности измерения силы, %, не более | ± 2 | ||||||||
| Тип анкерного устройства | Тип II (Ø16х35 мм и Ø24х48 мм) | ||||||||
| Габаритные размеры, мм, не более (В×Д×Ш): | |||||||||
| - силовозбудителя с электронным блоком | 480х240х200 | 540х240х200 | 480х240х200 | 390х230х90 | 490х280х230 | ||||
| - силовозбудителя на раме «Скол» | 360x740x150 | – | – | – | – | ||||
| Габаритные размеры в упаковке, мм: | |||||||||
| - силовозбудителя с электронным блоком | 550х310х220 | 670х310х220 | 670х310х220 | 550х310х220 | 690х250х220 | ||||
| - рамы «Скол» (второе место для транс. комп.) | 200х540x180 | – | – | – | – | ||||
| Масса прибора, кг, не более | 6,4 | 5,3 | 4,5 | 5,3 | 4,5 | 6,4 | 4,5 | 7,8 | |
| Масса рамы «Скол», кг, не более | 3,0 | – | |||||||
| Масса в упаковке, кг | |||||||||
| - силовозбудителя и электронного блока | 11,9 | 12,7 | 10,8 | 12,7 | 10,8 | 11,9 | 10,8 | 12,7 | |
| - рамы «Скол» (второе место для транс. комп.) | 10,4 | – | |||||||
| Условия эксплуатации: | |||||||||
| - температура окружающего воздуха,ºС | от −20 до +50 | ||||||||
| - относительная влажность воздуха, %, не более | 95 | ||||||||
| Средняя наработка на отказ, ч, не менее | 5000 | ||||||||
| Средний срок службы, лет | 10 | ||||||||
Комплект поставки измерителей прочности бетона:

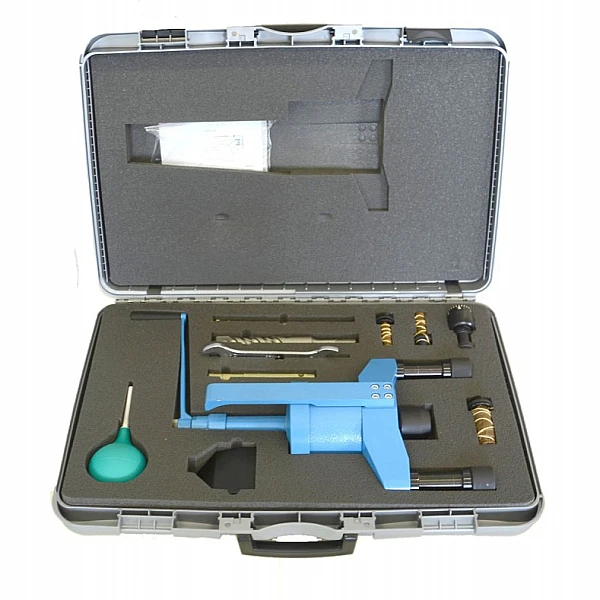

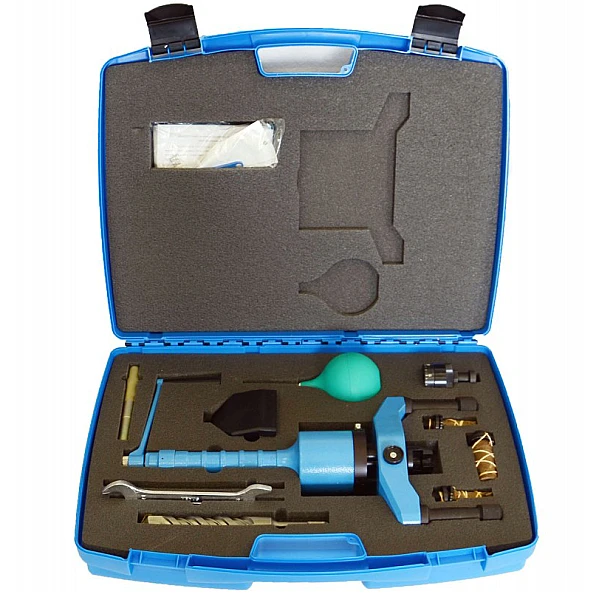

Силовозбудитель с опорной плитой, электронный блок, вилочный захват, тяга с микрометрической гайкой (кроме ПОС-60МГ4.ОД), анкерные устройства, бур (2 шт), шлямбур, гаечный ключ, резиновая груша, упаковочный кейс, руководство по эксплуатации, соединительный кабель, кабель связи с ПК, программное обеспечение.
Дополнительно для ПОС-60МГ4.СКОЛ поставляются: силовая рама для испытаний методом скалывания ребра.
По спецзаказу: силовая рама СКП-100.100 и динамометры эталонные ДМР-МГ4 для калибровки (поверки) приборов.
