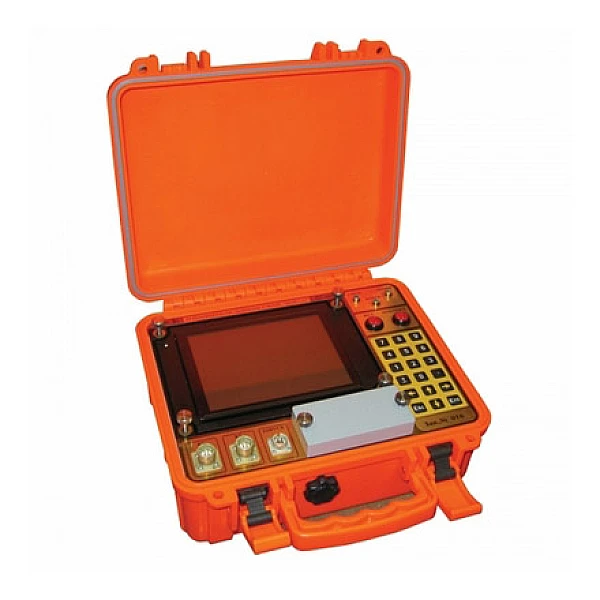

Измеритель длины свай ИДС-1
Измеритель длины свай ИДС-1
Прибор предназначен для определения длины свай и локализации дефектов в свае (деформации профиля поперечного сечения сваи, трещин), определения глубины заложения подошвы фундамента, использования в качестве высокочастотной двухканальной сейсмической станции с независимым каналом синхронизации, использования в качестве сонара.Встроенное программное обеспечение прибора позволяет быстро измерить длину и локализовать дефекты свай. Параметры настройки прибора позволяют проводить измерения в различных условиях (сваи разной длины, различные грунты, наличие внешних помех измерению).
Метод измерения прибора основан на измерении времени между интервалами излучения упругой продольной волны в свае и прихода отраженных волн. Продольная волна излучается молотком. Длина вычисляется, исходя из измеренного интервала времени. При этом скорость продольной волны упругих колебаний в свае считается известной (её можно рассчитать по формуле, измерить прибором или откалибровать прибор по известной свае).
Отражения возникают в местах границ раздела сред с разными физическими свойствами. Таким образом, если считать сваю однородной (скорость постоянна), там, где происходит изменение профиля сваи, происходит отражение волны. Чем резче это изменение, тем больше коэффициент отражения волны и тем заметней отклик на экране. Сейсмодатчик закрепляется на конце сваи, включается режим регистрации и производится механическое воздействие молотком вдоль оси сваи для возбуждения продольной волны. Волна, отражаясь от конца сваи, возвращается к сейсмодатчику и прибор производит регистрацию вернувшегося сигнала. Затем производится измерение времени между начальным воздействием и отраженной волной.
Измерения можно производить и с торца и с боковой поверхности. В случае, если нет доступа до торца сваи, измерение можно производить, откопав небольшой верхний участок сваи. Отображение информации производится на встроенном ЖК-дисплее электронного блока. Электронный блок с контрастным экраном создан специально для работы в неблагоприятных условиях (дождь, мороз, яркое солнце) в широком климатическом диапазоне.
В приборе установлена энергонезависимая Flash – память. Её хватает для записи около 1000 файлов. Предусмотрен обмен данными с персональным компьютером на базе Ethernet и RS-232.
| Длина измеряемых свай | до 25 м |
| Число каналов | 2 |
| Полоса пропускания сигналов | 8; 4; 2; 1; 0,5 кГц |
| Частота квантирования | 96; 32; 16; 8; 4; 2 кГц |
| Число отсчетов в записи на канал | 2048 |
| Динамический диапазон | 95 дБ |
| Полный динамический диапазон | 140 дБ |
| Эффективное напряжение шумов | 0,2 мкВ |
| Коэффициент нелинейных искажений | не более 0,01% |
| Емкость ЗУ | 512 Мб |
| Масса электронного блока со встроенным аккумулятором | 2,8 кг |
| Время непрерывной автономной работы | 10 ч |
| Диапазон рабочих температур | -20 +50°С |
| Число элементов разрешения индикатора, точек | 320х240 |
| Размер поля изображения индикатора |
120х92 мм |
- электронный измерительный блок,
- сейсмоприёмники,
- зарядное устройство,
- комплект кабелей,
- комплект эксплуатационной документации,
- транспортная сумка.
