GNSS приемник AlphaGEO A5 Plus
по России
производителя
GNSS приемник AlphaGEO A5 Plus

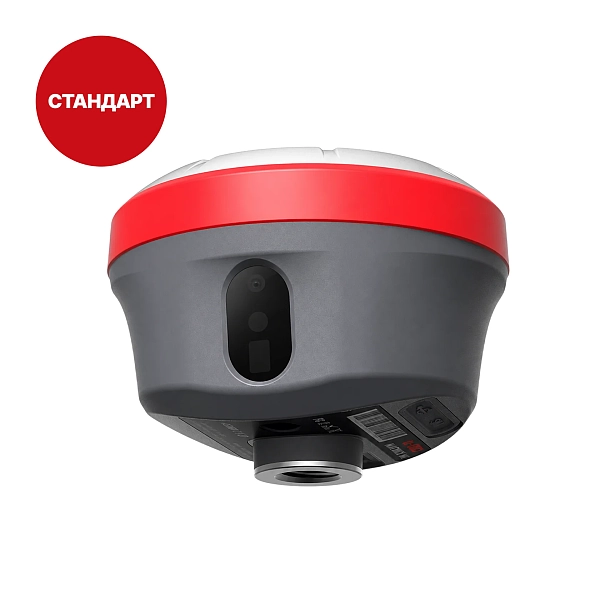

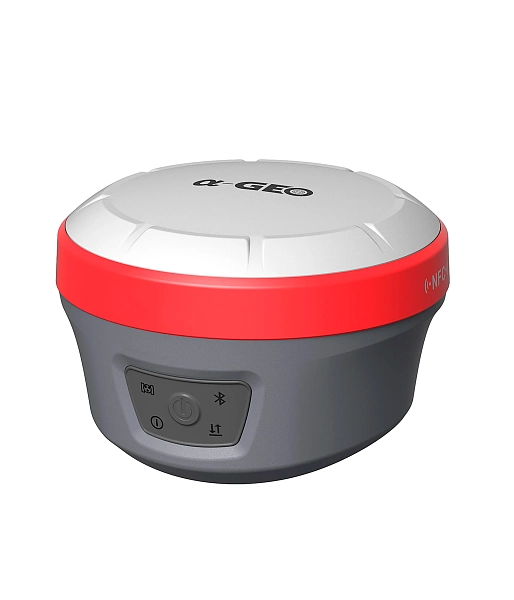

Приемник AlphaGEO A5 Plus представляет собой модель из линейки СТАНДАРТ, ориентированную на повседневную эксплуатацию в широком спектре полевых работ. Устройство подойдет специалистам в области геодезии, кадастра и строительства, которым необходим компактный универсальный приемник, способный справляться с задачами любой сложности.

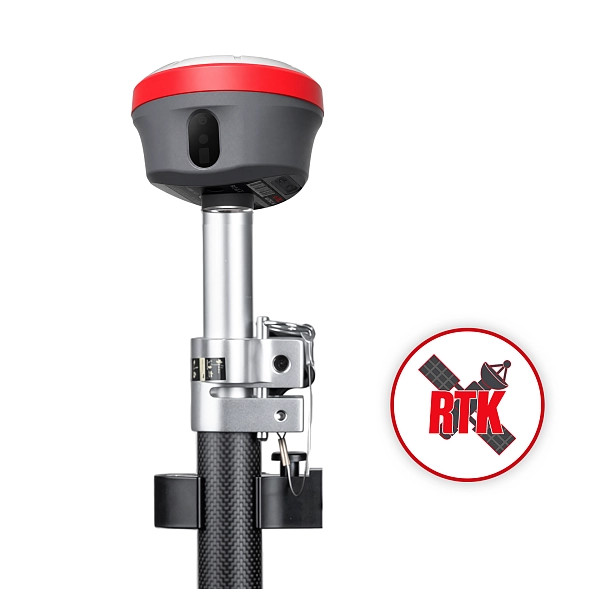

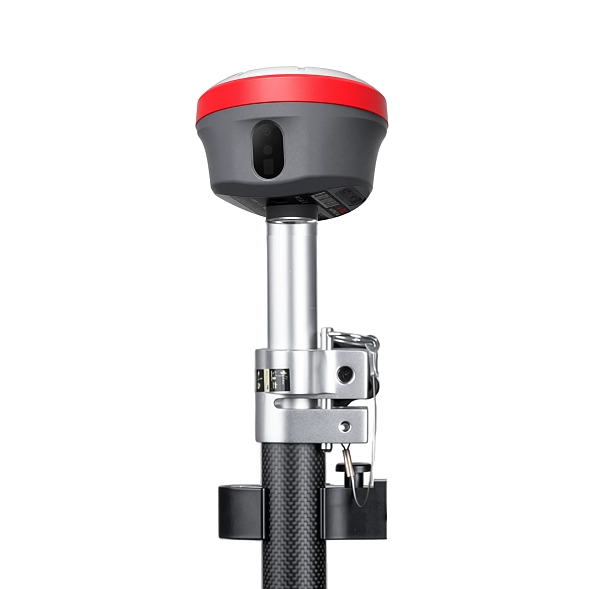

AlphaGEO A5 Plus — приемник, который может быть и базой, и ровером, работая в любых режимах, которые используются в геодезии сегодня. Имеет миниатюрные габариты — 102 мм в диаметре, 89 мм в высоту и массу всего 500 г. Прибор не занимает много места и не ощущается при ношении на вехе в течение всего рабочего дня.
Технической основой служит OEM-платформа Unicorecomm UM980 последнего поколения, рассчитанная на 1408 каналов, и, работающая со всеми существующими спутниковыми созвездиями: GPS, ГЛОНАСС, BDS, Galileo, QZSS и SBAS. Решения, заложенные в конструкцию, обеспечивают невосприимчивость к электромагнитным помехам, благодаря чему стабильный прием поправок и фиксированное решение сохраняются даже в условиях плотной городской застройки и залесенности.
Уникальный модуль IMU имеет частоту обновления 400 Гц и компенсацию угла наклона вехи до 120° в каждую сторону. Инициализация происходит практически мгновенно, а устойчивость модуля к внешним вибрациям и ударам позволяет вести измерения без выравнивания вехи, существенно сокращая время на каждом измеряемом пункте.
Встроенный лазерный дальномер позволяет производить съемку на расстоянии 20 метров. Зеленое пятно лазера остается хорошо различимым даже при интенсивном солнечном свете. Благодаря этой функции съемка и вынос точек выполняются удаленно — это пригодится в случаях, когда физическое присутствие оператора в точке невозможно или небезопасно.
Встроенная AIM-камера служит видоискателем для точного прицеливания на удаленный или скрытый за преградой объект.
Встроенная AR-камера с функцией дополненной реальности выводит процесс разбивки на новый уровень комфорта — вы видите проектную точку на экране контроллера прямо на изображении с камеры, что многократно ускоряет вынос точек в поле.
УКВ-радиомодем мощностью 2 Вт обеспечивает работу в RTK-режиме, работая как на прием, так и на передачу данных.
LoRa-протокол AlphaTalk15 обеспечивает передачу RTK-поправок на расстояние до 15 километров силами встроенного УКВ-модема.
Встроенный модем 4G с поддержкой Nano-SIM отвечает за высокоскоростной доступ в интернет при необходимости работы в условиях слабого GSM покрытия.
Wi-Fi модуль обеспечивает удобный вход в веб-интерфейс без использования кабелей и дополнительных программ.

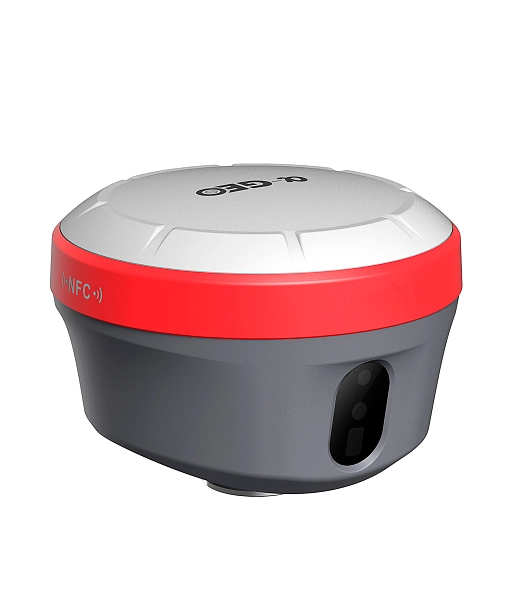

NFC позволяет подключать контроллер простым прикосновением.
Bluetooth версии 5.2 гарантирует стабильное соединение на увеличенном радиусе и устойчивость к помехам в поле.
Встроенный аккумулятор емкостью 7000 мАч обеспечивает работу приемника в режиме ровера в течение 12 часов.
Объем встроенной памяти 64 ГБ. Этого запаса хватает на длительные сеансы статической записи и хранение большого объема полевой информации.
Степень пылевлагозащиты IP67 и способность функционировать в интервале температур от -45°C до +75°C делают прибор пригодным для эксплуатации в самых жестких климатических условиях.
Современная математика обработки навигационных данных, богатейший набор интерфейсов, наличие лазерного дальномера делают AlphaGEO A5 Plus универсальным инструментом для решения любых геодезических задач!
| Параметр | Значение |
| Отслеживаемые частоты | ГЛОНАСС: L1, L2, L3; GPS: L1 C/A, L1C, L2C, L2P(Y), L5; BDS: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6; SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ |
| Каналы | 1408 универсальных каналов |
| Скорость инициализации | «Холодный» старт: ≤30 сек; «Горячий» старт: ≤3 сек. |
| Надежность инициализации | ≥ 99,99% |
| Точность времени | 20 нс |
| Точность измерений GNSS (СКО) |
Статика: - в плане: 2,5мм+0,5мм/км; - по высоте: 5мм+0,5мм/км. Кинематика в реальном времени (RTK): – в плане: 8мм+1мм/км; – по высоте: 15мм+1мм/км. |
| Точность измерений Лазер | 10мм+5мм/м (при угле наклона ≤30°) |
| Коррекция наклона | Инерциальный датчик коррекции наклона (IMU) 400Гц |
| Точность измерений (СКО) с использованием IMU |
8мм+0,7мм / 1° наклона |
| Угол компенсации IMU | До 120° |
| Камера AR (Дополненная реальность) |
5 МП камера, широкоугольная |
| Вспомогательная камера для лазера | 5 МП камера, широкоугольная |
| Коммунник. возможности | USB Type-C; LEMO 5-pin; Слот для Nano-SIM карты; Web-интерфейс; |
| Беспроводная связь | Bluetooth 5.2, BLE; Wi-Fi 802.11 b/g NFC |
| GSM-модем | Встроенный 4G LTE модем; Прием и передача данных |
| УКВ-модем | Встроенный УКВ-модем для приема/передачи данных (RX/TX); Диапазон частот 410-470 МГц; Внешняя УКВ-антенна TNC. |
| Вывод координат | NMEA-0183 |
| Частота вывода данных | До 5 Гц (до 20 Гц опционально) |
| Формат данных | RTCM2.X (прием), RTCM3.X (прием/передача) |
| Встроенная память | 64 Гб, поддержка цикличной записи данных |
| Аккумулятор | Li-Ion, встроенный, 7000mAh/7.4V |
| Время непрерывной работы | ≥7 часов в режиме базы; ≥12 часов в режиме RTK; ≥15 часов в режиме статики |
| Интерфейс питания | USB Type-C 5V/2A |
| Материал корпуса | Магниевый сплав |
| Размеры | 120*72 мм (без учета разъёма крепления вехи 20 мм) |
| Вес | 760 г |
| Пыле-влагозащита | Стандарт IP67 |
| Влажность | 100% |
| Ударостойкость | Падение с высоты до 2-х метров |
| Защита от вибрационных воздействий | Стандарт MIL-STD-810G |
| Температура работы | От -40°С до +75°С |
| Температура хранения | От -55°С до +85°С |

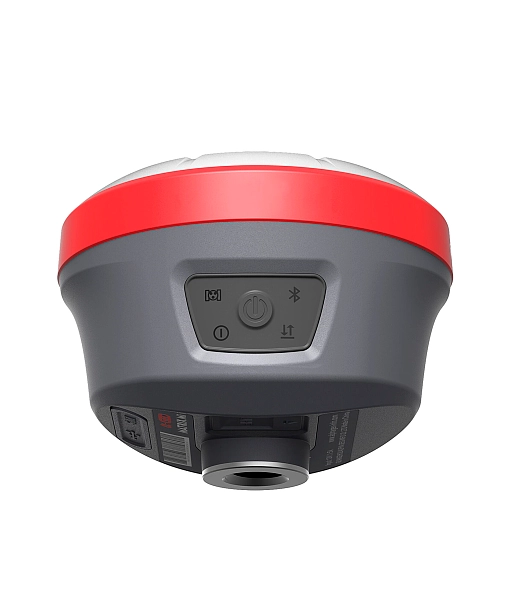

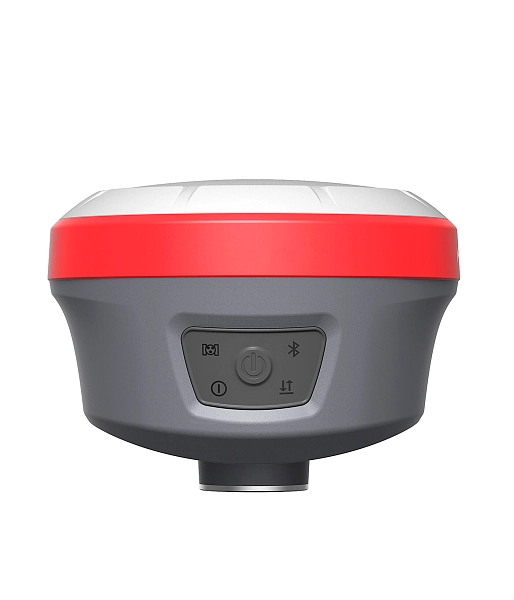

| Кнопки | Кнопка питания Кнопка возврата к заводским настройкам |
| Индикаторы | - спутники; - данные; - питание. |
| Наименование | Количество |
| ГНСС-приемник AlphaGEO A5 Plus | 1 шт. |
| УКВ-антенна | 1 шт. |
| Блок питания 5V/3A | 1 шт. |
| Кабель питания/данных USB Type-C | 1 шт. |

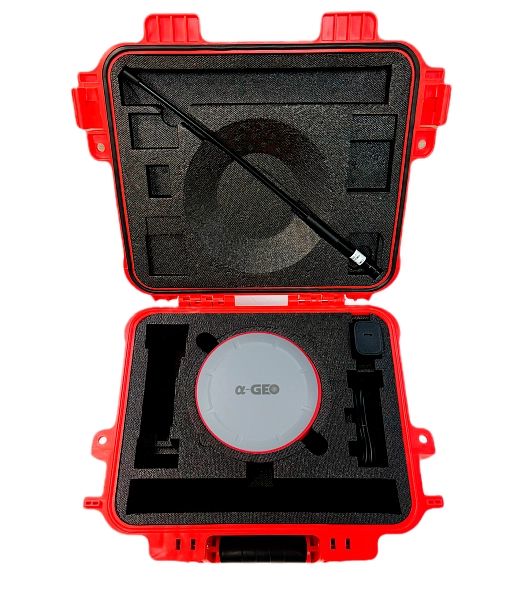

| Транспортировочный кейс | 1 шт. |
| Свидетельство о поверке (электронно) | 1шт. |
| Гарантия 24 месяца | 1 шт. |
